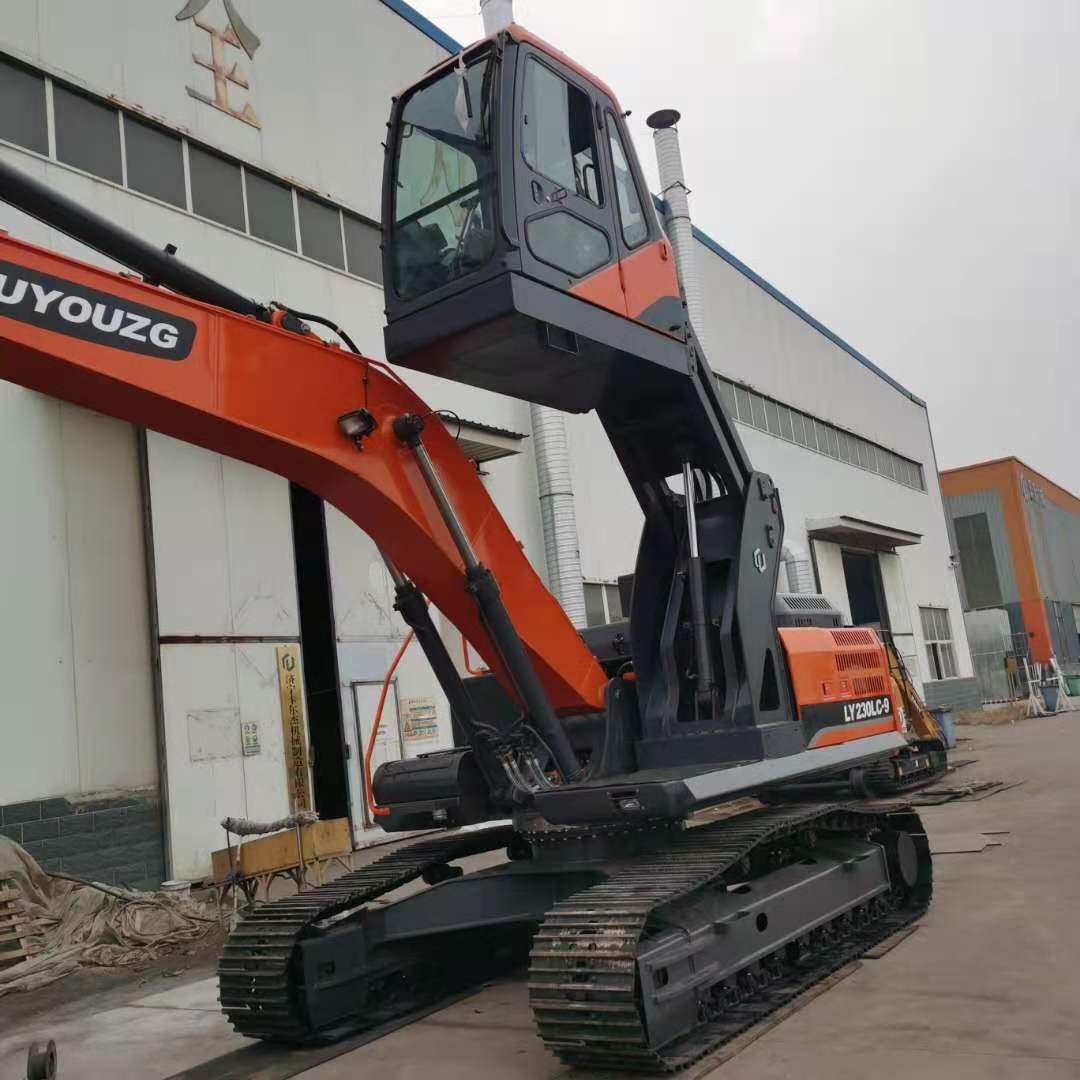

專業改裝挖掘機升降駕駛室

[0001]本發明涉及一種升降裝置，特別是一種駕駛室升降裝置。 【背景技術】 [0002]現有的工程機械作業時執行機構大多在駕駛室前側工作，會遮擋駕駛員視線。傳統工程機械的駕駛室多為固定結構，視野不夠開闊，無法滿足一些特殊作業要求，因此設計一種可升降的工程機械駕駛室很有必要。在這些現有的可升降的工程機械駕駛室中，所使用的駕駛室升降裝置主要包括以下幾種: [0003]油缸頂升垂直升降裝置:其油缸豎直布置，活塞直接頂在駕駛室底部，駕駛室只能實現垂直升降。為了保證駕駛室的平穩性在油缸外側裝有可伸縮套筒與駕駛室底部剛性連接接。在該裝置中，駕駛室受到的支撐力在駕駛室中間，穩定性不好，承受偏載的能力差。另夕卜，由于液壓缸鋼筒本身具有一定的尺寸，即使駕駛室降到低點升降油缸仍在駕駛室下側占用了一定的空間。因此采用這種結構的駕駛室離地高度都偏高，在車輛行駛時較為不利。此外，受液壓缸尺寸的限制這種結構一般要采用多級伸縮油缸，具有成本高，可靠性差等缺點。 [0004]斜撐油缸加四連桿駕駛室升降裝置:這種升降裝置利用平行四邊形四連桿機構實現駕駛室升降。該裝置在使用時，駕駛室除了豎直方向升降外在前后方向也會運動，因此占用空間較大。而且駕駛室升起之后其它人員將無法進入駕駛室一般只適用于的小型工程機械。另外，駕駛室單邊受支撐力，因此穩定性不好，承載時駕駛室不會保持水平姿態，一般駕駛室內不能有多個操作人員。 [0005]剪叉式駕駛室升降裝置:這種裝置利用剪叉式升降機的原理，通常由多組叉形結構鉸接而成，有很大的升降范圍但穩定性較差，只能在設備靜止時實現駕駛室升降，而且在生產中升降機構不隨車輛移動。此外，這種升降裝置的油缸為水平布置，在同等升降范圍內這種機構油缸行程大，因此結構較不合理。 [0006]針對上述技術存在的問題，在本領域中希望尋求一種具有更高承載能力和更高穩定性的駕駛室升降裝置，以解決現有技術中的不足之處。 升降駕駛室 挖掘機升降駕駛室是我公司新設計生產的產品，以減少駕駛員視線被阻的情形,從而降低駕駛員的操作難度,保證施工作業。該挖掘機的駕駛室的底部通過液壓油缸與一個輔助底盤連接,所述輔助底盤通過轉動機構與挖掘機的底盤連接。在施工過程中,當因?yàn)轳{駛室的高度不夠而導致駕駛員視線被阻時,駕駛員可以控制液壓油缸伸出,使駕駛室的高度提升,從而擴寬?cǎi){駛員的視野；當駕駛員視線被阻的條件后,駕駛員可以控制液壓油缸縮回,使駕駛室的高度降低,以降低整體重心,保證挖掘機行駛。 一種駕駛室升降液壓控制系統，其特征在于，包括油箱、液壓泵、換向閥組、液控單向閥、第二液控單向閥、升降油缸和控制器，所述油箱與所述液壓泵連接，所述液壓泵與所述換向閥組連接，所述換向閥組通過液壓油路與所述升降油缸的無桿腔連接，所述換向閥組通過第二液壓油路與所述升降油缸的有桿腔連接，所述液壓油路上設置有液控單向閥，所述第二液壓油路上設置有第二液控單向閥，所述液控單向閥的先導油路與所述第二液壓油路連通，所述第二液控單向閥的先導油路與所述液壓油路連通，所述升降油缸用于與駕駛室的升降結構連接，所述控制器與所述換向閥組電連接，用于通過所述換向閥組控制所述駕駛室的升降。
