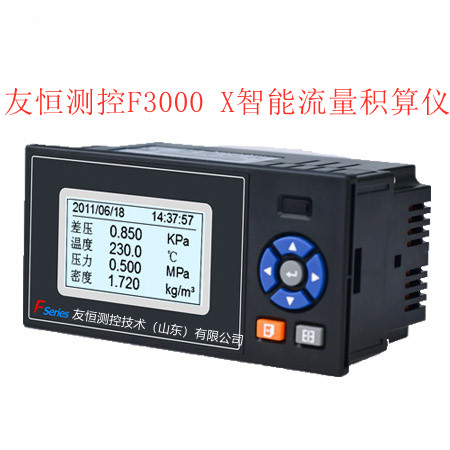

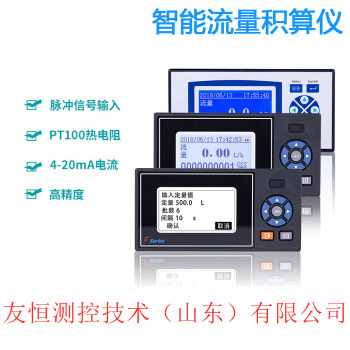

F3000X 智能流量積算儀

詳細介紹 ?智能流量積算儀F3000X-A3-11-C-R2-PWA-L1-SU-VAC? 一、概述 ?F3000X型流量積算儀是以ARM微處理器為基礎與各種流量變送器、傳感器配合，針對不同流體介質通過多種流量數學模型準 確地進行流量測量計算的儀表。 ?F3000X型流量積算儀對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制監控系統，廣泛應用于石化、化工、冶金、電力、輕工、醫藥及城市燃?xì)獾刃袠I(yè)的貿易結算和工廠計量管理網絡。 二、特點 適用流量計和流體介質范圍廣泛。 流量單位自動換算，差壓式流量計的流量系數自動運算。 蒸汽密度依據IAPWS-IF97公式計算，自動識別蒸汽的過熱、飽和狀態。 應急容錯功能：溫度、壓力信號異常時，使用應急參數值進行補償運算。 調試演算功能：支持查看各變送器/傳感器信號原始值；支持查看流量計算中的中間參數如密度等。 審計記錄：停電記錄功能。 報警列表：支持記錄流量、溫度、壓力、差壓/頻率/體積/質量等瞬時量或累積量報警信息。 累積報表：支持累積流量班報表、日?qǐng)?bào)表、月報表、年報表。 通訊功能：標準Modbus RTU協議，支持RS485、RS232C通訊接口。 變送功能：支持標準電流變送輸出，信號來源通道可選。 報表備份功能：支持各累積報表備份功能。 導入導出功能：支持儀表組態參數導入導出功能。 定時打印功能：支持流量、溫度、壓力、累積等數據進行定時打印功能。 ? 三、技術指標 屏幕：?128*64點陣單色液晶顯示器（LCD） 誤差：?顯示和測量：±0.2% F.S. 處理器?采用高性能的ARM Cortex-M3 32位的RISC內核 輸入功能??流量通道： 模擬量信號:4-20mA、0-10mA等信號；頻率信號:Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V） 溫度通道：0-10mA、4-20mA、Pt100等信號 壓力通道：0-10mA、4-20mA等信號其它輸入信號（如開關量輸入（DI））需在訂貨時注明 ? 輸出功能 配電輸出：提供1組（F12）12VDC及2組（Q24、P24）24VDC傳感器電源，輸出電流單路30mA，其中流量電流24V配電Q24和壓力24V配電P24共地 變送輸出：支持1路標準電流變送輸出（來源可選），負載能力500Ω（） 繼電器輸出：支持2路繼電器輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警 通訊功能 通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率----（1200、2400、4800、9600）打印接口：RS232C直接連接微型打印機，波特率1200 報表備份 報表備份和轉存：支持USB 1.1?、2.0?協議，支持從1G到32G的U盤進行累積報表轉存，兼容性強，可兼容市面上絕大多數的U盤 供電電源 交流供電電源：220VAC/50HZ交流電源供電 直流供電電源：支持24VDC（18VDC-36VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電 直流供電需在訂貨時注明 時鐘誤差：?±2?秒/天 工作環境【禁止在易燃、腐蝕性環境下工作】 環境溫度：?0～50℃（避免日光直曬） 環境濕度：?0～85%R.H（無凝結） 海拔高度：<2000米 儀表凈重 凈重：≤1.0Kg F3000X型流量積算儀系列儀表通用指標，功能配置請以實物為準。 ??技術指標若有與實物儀物為準。友恒測控技術（山東）有限公司
