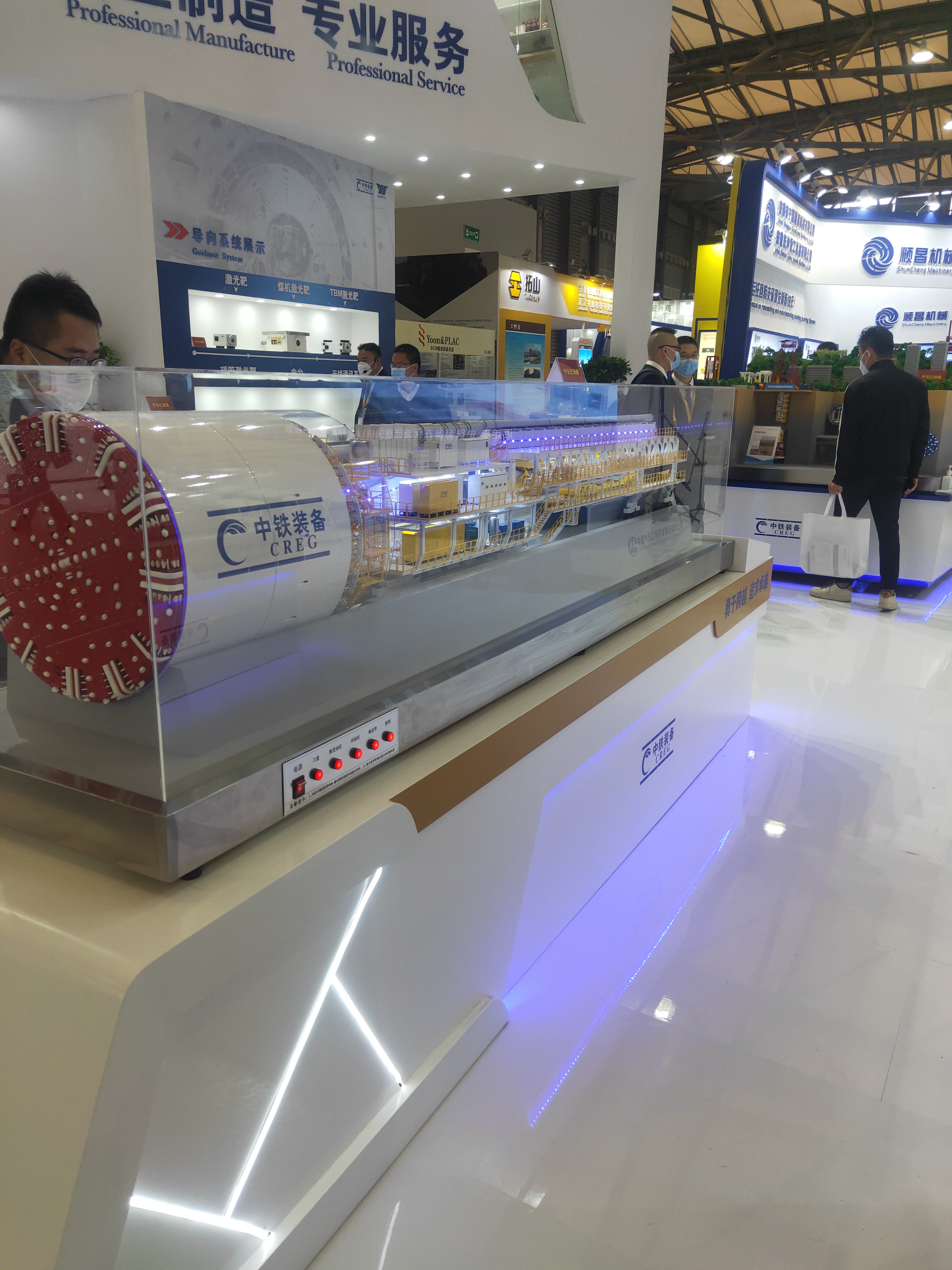

盾構機模型、頂管機模型

實訓系統概述： 本實訓系統是一種用于盾構技術實訓的模型機，需包括盾構模型和控制系統，所述控制系統與所述盾構模型連接，整套系統需具備展示土壓平衡盾構，切削刀盤、開挖室、承壓隔板、壓縮空氣閘室、推進千斤頂、尾盾密封、油箱、帶式輸送機、管片拼裝機、刀盤驅動、螺旋輸送機等內容，通過PLC控制，在同一局域網內實現刀盤轉動、盾體掘進、輸送帶轉動、管片拼裝、渣土運輸、管片運輸?shù)裙δ?；教師可以通過多媒體教學系統任意查看各學員針對各個模型的操作情況。通過對實體模型的設置，可以展示真實的土壓平衡盾構機的結構和原理，可以學習真實盾構機的機械、液壓、電氣系統的安裝、維護、檢修技術，可以通過控制系統對實體模型的操作，模擬真實的土壓平衡盾構機施工操作。 系統總體要求: 1、系統關鍵部件需采用目前裝置進的“激光金屬雕刻機”進行加工，確保其結構強度，又不失其精美度； 2、系統可實現人工計算機多功能操作控制。需配備觸摸控制一體機，可實現自動與手動切換使用，聲光電系統、電腦軟件控制系統二者合一，可實現解說、裝置展示同步進行； 3、需配合邏輯電路，可防手動時的誤操作； 4、系統的主體材質為金屬、鋁合金等； 5、整套系統需為弱電控制，以確全可靠。配有背景音樂的解說，功放； 6、整套系統造型逼真、分段制作，整體組裝，確保接合自然； 7、該系統在實現刀盤轉動、盾體掘進、輸送帶轉動、管片拼裝、渣土運輸、管片運輸?shù)裙δ艿耐瑫r，需要控制終端內軟件實現動作同步，同時實現控制界面和演示界面的切換，并且能夠顯示出通風管道、螺旋輸料機、注漿系統的工作場景。 組成要求： 1、需體現土壓平衡盾構機系統的主要結構，本系統制作中具體體現主要結構有：刀盤、裝片機、液壓推進千斤頂、螺旋輸料機、皮帶運輸機、管片吊、軌道、電瓶機車、車箱、行車附屬設備、灌漿泵、控制艙、高壓柜、軌道輔機、電源柜、脫水泵、液壓機、管片堆放傳送帶等； 2、需體現土壓平衡盾構機系統的主要運行原理，盾體裝置制造時，分刀盤、盾體、螺旋輸送機、管片拼裝機、連接橋后配套車架5部分進行,通過其內的大梁和中心橫梁原部件，盾尾鋼絲刷設置3道； 3、需體現土壓平衡盾構機系統的推進過程，對推進千斤頂及其布置進行全新設計,盾構設置≥7個，≥220mm長行程千斤頂,≥15個140mm短行程千斤頂。千斤頂均布,≥22個千斤頂中設計4個可單獨控制伸縮，并分4個“液壓”分區進行壓力控制，其中1、2、4分區中的第7、18、22號千斤頂安裝行程傳感器。錯縫拼裝時利用特殊設計,以避免千斤頂推力直接作用于管片接縫上。 4、需體現土壓平衡盾構機系統的拼裝機，拼裝機主體結構縮小制作，可繞中心橫梁旋轉，并增加配重塊;裝置對壓力油箱進行改造,增裝遙控功能。 5、需體現土壓平衡盾構機系統的螺旋輸送機，螺旋輸送機主體結構按比例，可制作體現進料槽。進料槽與切口環焊接成一體,閘門這里采用手動式，取代“檢測拉繩式傳感器”。 6、土壓平衡盾構機系統的皮帶機在保持原結構的基礎上，需進行適當?shù)脑O(shè)計改造,體現輸送效果。 7、土壓平衡盾構機可以通過剖開的部分觀察到：盾構機的整機結構、工作原理、大小比例及其相互位置關系等都盡顯其中。如：旋轉的刀頭、推進千斤頂、管片自動拼裝器、管片堆放傳送帶、管片起重機、液壓裝置、控制室、行走軌道等設備設施的細節。 8、土壓平衡盾構機系統管片制作需采用鋁合金材料制作出10片規格形狀不完全一樣的管片，其中6片正好一圈，1片用作在裝片機的裝片演示。另外3片考慮到其管片容易丟失而作為配件。其他則需采用一整塊鋁合金加工而成，用激光機將打出環狀且顯“錯位磚”效果接縫并最終制作出管片襯砌外殼效果。并用區別于其管片顏色的色彩，噴涂出每一個環圈都有的，該環圈最后安裝的管片。 9、動態仿真演示：刀盤持續旋轉，被切下的渣土經刀槽進入泥土倉，被切削下來的碴土充滿泥土倉，碴土由螺旋輸送機從泥土倉中運輸?shù)狡л斔蜋C上，后由皮帶輸送機運輸至渣土車的土箱中，再通過豎井運至地面。此操作過程要完全按照流程。由電動葫蘆吊起管片向前運送到管片小車上，由管片小車再向前運送，供給管片拼裝機使用。可以完成管片的仿真拼裝，采用5大1小的拼裝管片。通過拼裝機的控制器可以完成拼裝機的旋轉，平移，伸縮動作。 材質要求： 1、不銹鋼.亞克力、ABS、金屬銅、鋁合金、有機玻璃等。 2、亞克力、ABS表面為汽車烤漆，不銹鋼本色酸洗鈍化，鋁合金陽極氧化或汽車烤漆，確保模型表面顏色的穩定和 3、主要構件、主體支架、其他受力部分、傳動裝置使用金屬構件，各部件均按實物顏色噴漆，皮帶機循環轉動，采用金屬銅制作，表面是白色。 4、模型內部要做202不銹鋼材料框架（矩形管或者圓管，不銹鋼厚度≥1mm），方便整體運輸和拆裝。外表面設置裝飾板料，噴漆或者用原色，漆面要求光亮平滑，做到鋼琴烤漆色澤，邊角處理到位。燈光效果，采用LED發光源，亮度要求可以做一定的調整。動作機構，例如運輸車輛，有單線路控制，當屏幕內控制點到介紹物流的時候，小車開始運動。LED演示物料，燈光要連續，亮度高的燈帶。設備模型上的欄桿，罐體要求制作精良。外部噴漆，要求光澤明顯，平滑，有汽車外殼的烤漆效果。設備，物流區域推薦采用模塊化獨立分區拆裝設計，便于維修和拆裝修補。 5、盾構機殼體外徑：1050mm機殼厚度：10mm長度：9m（最終長度根據實際情況可以進行適當調整）采用有機玻璃制作，表面噴2k金屬漆。支撐架采用不銹鋼制作 控制系統： 1、實訓現場配備1個教師站，要求在同一個局域網內。 2、控制軟件要求自帶實時歷史數據庫，方便實時數據的采集和存儲、仿真數據建模。 控制電器部分要求： 1、獨立的PLC，要求質量穩定性，PLC控制點數不少于60點。方便以后擴展和調整。每個線路控制節點終端要設置一個保險絲或者單向電路，防止靜電或者浪涌導致的線路傳感器的損壞。 2、線路使用純銅電線，普通照明電線粗細截面要求≥1.5mm2，功率大于100瓦的電器件要求使用2.5mm2的電線。線路之間整齊，用塑料扣帶鎖好，線路標清走向和使用點。 3、傳感器、限位模塊，光感模塊使用品牌。 4、總電源位置設置一個功率在1000瓦左右的220V穩壓器，防止外接電源對模型內部的損壞。 5、電器原理圖，要求給一張電路走向，開關位置、傳感器位置、型號的說明。 ★多媒體演示系統要求: 1、可通過電腦來控制盾構機的動態演示，可以完成刀盤轉動演示、皮帶機循環轉動演示、螺旋輸送機轉動演示、推進油缸伸縮、通風管道、螺旋輸料機、注漿系統演示等。 2、提供多媒體資料來展現土壓平衡盾構機的整體結構，讓學生對盾構的結構系統有一個更深入的了解，資料含文檔、PPT、視頻等資料，所有資料教師可以自行添加、修改、。 3、提供動畫來展示土壓平衡盾構機工作的全部過程,包括控制過程各部件的動作、管片拼裝成形的運動情況以及盾構機的排土機構的工作情況等 4、提供盾構機的維修保養培訓資料，讓學生認識到盾構機在使用中經常發生故障和故障診斷以及日常保養 5、能夠展示不低于3分鐘的土壓平衡盾構機系統從始發到盾構掘進再到最終的到達所有工序的動畫展示。 6、控制終端配置： 控制系統：32英寸，分辨率：1920×1080，顯示比例：16:9，顯示面積：460×810，可視角度：178°，理論壽命：5萬小時，亮度：350cd/平米，外殼尺寸：530×890×900，對比度：3000:1，功率：≤45W,觸摸次數：≥5000萬次 工控機：CPU：i53310，內存：4G，硬盤：120G固態硬盤，顯卡：GTX470，外置接口：VGA\HDMI\DCIN\USBRJ-45 顯示系統：55英寸。分辨率:3840×2160，64位芯片，6核智能，外觀尺寸：1242×720×62mm 系統尺寸: 其裝置的規格為： 1、臺座規格：10000mm*1200mm*600mm， 2、系統規格∮1050mm，長度9000mm含施工項目部分所占長度在內，具體參數如下： ①臺座規格：9000×1200×600； ②盾構機：∮1050×9000；（含施工項目部分所占長度在內） 其他要求： 1、配套設備提供土壓平衡盾構機教材 2、配套設備防塵罩 3、提供不低于30G盾構相關文檔、ppt、視頻資料(現場演示)。
