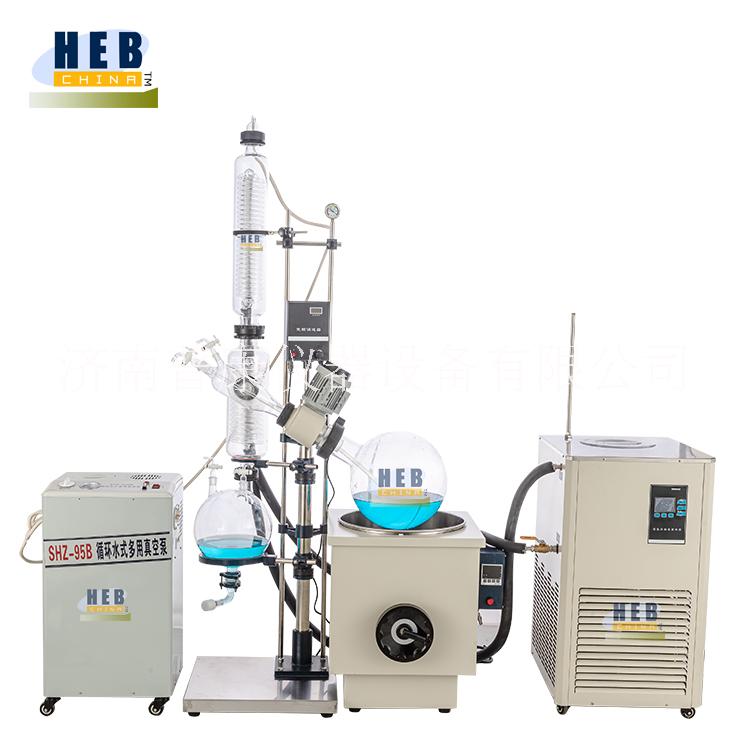

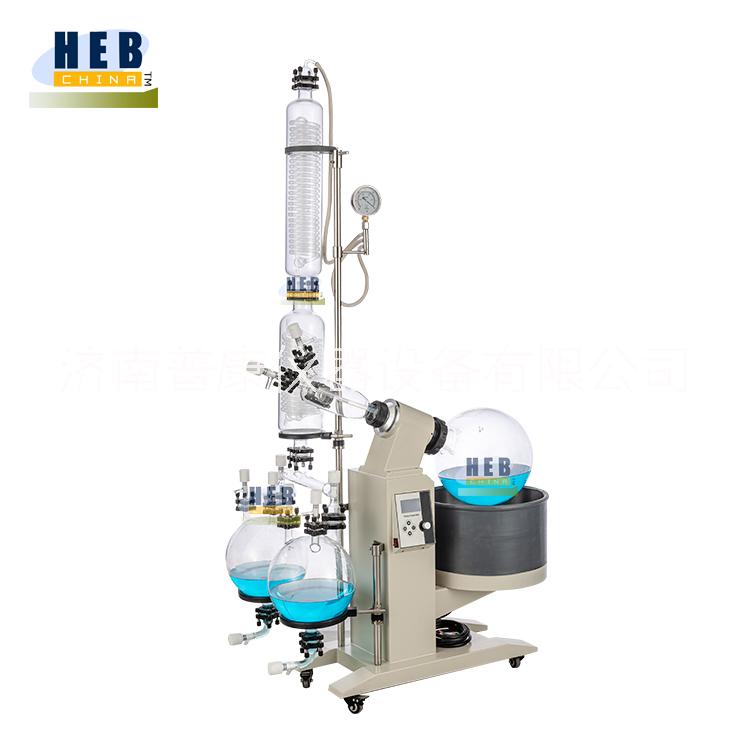

實驗室10L旋轉蒸發儀R-1010

工作原理

蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶?jī)?nèi)壁形成大面積均勻薄膜快速蒸發，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收于收集瓶。

本系列產品使用需配套真空裝置（循環水式、旋片式、隔膜式等真空泵），冷卻循環裝置組成系統裝置。

基本配置

? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。

? 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用304不銹鋼材質。

? 密封系統采用聚四氟乙烯+氟橡膠復式組合密封。

? 油性真空壓力表顯示實時真空，指針顯示。

? 活塞式加料閥套接聚四氟乙烯加長管，可在真空狀態下連續進料至蒸發瓶。

? 直立式雙層蛇形盤管雙冷凝器，主冷+副冷雙冷凝器。

? 大液晶顯示屏，同時控制旋轉、加熱和升降。

? 旋轉電機為無刷減速增力電機，無火花、噪音?。簧惦姍C(jī)也為減速增力電機。

? 浴鍋恒溫控制，鍋底PT100型傳感器+不銹鋼探棒。

? 浴鍋電動升降，浴鍋外配有機硅膠罩，隔熱防燙。

? 旋轉、加熱雙熔斷器an全保護。

? 收集瓶帶下放料口，連接玻璃+四氟獨立放料閥。

? 鍋膽底部設有放水閥門，方便放液。

? 真空切換閥，在不影響系統真空和溶液蒸餾的情況下，可進行連續收集、放料。

? 超溫an全保護功能，當實際溫度超過設定溫度5℃時，機器加熱就會自動斷電。

? 防干燒功能，加熱鍋里水位低于加熱管時，機器就會自動斷電。

? 機器工作途中如果突然斷電，再次接通電源時，機器會自動停止加熱。

型號

R-1010

電壓頻率

220V/50HZ

整機功率

3100W

旋轉電機功率

60W1/5

升降電機功率

40W1/12.5

加熱功率

3000W

真空度

0.095Mpa

旋轉瓶容量

10LΦ280mm/Φ95法蘭口

收集瓶容量

5LΦ230mm/上Φ60法蘭口×Φ35法蘭口×2個×下Φ50法蘭口

旋轉速度

0-120rpm/min

控溫范圍

室溫-180℃

控溫精度

±1℃

浴鍋升降行程

190mm

冷凝器尺寸

主冷 Φ120×620H(mm) 上Φ60法蘭口×下Φ80法蘭口

副冷 Φ135×475H(mm) 上Φ80法蘭口×下Φ60法蘭口×側Φ60法蘭口

冷凝面積

0.51(0.33+0.18)㎡

導氣瓶

左Φ35法蘭口、上Φ35法蘭口、側Φ60法蘭口、右Φ60法蘭口

加料閥

Φ35法蘭口、玻璃+四氟閥門、進料咀(寶塔接頭)外徑12mm

測溫口

Φ35法蘭口、玻璃+四氟閥門、玻璃咀(寶塔接頭)外徑12mm

放氣閥

Φ35法蘭口×2個、玻璃+四氟閥門、放氣咀(寶塔接頭)外徑12mm

放料閥

Φ50法蘭口、側出料咀(寶塔接頭)外徑20mm、離地210mm

真空抽氣頭

Φ60法蘭玻璃抽氣頭  抽咀（寶塔接頭)外徑10mm

冷凝盤管進出循環咀

寶塔接頭外徑16mm

鍋膽尺寸容量

Φ350×220H(mm) 約21L

整機占空間尺寸

1130×470×1940mm寬深高

機器凈重

64KG

包裝尺寸

980×520×1190mm  木箱0.61m?

包裝重量

101KG
