   感謝您選購北京市都寶裝飾材料銷售有限責任公司出品的金都寶鋁合金走線架，固線器，光纖槽道，鋼網格橋架產品。我公司1998年成立，經過20多年努力，開發了一系列支持機房各類線纜走線路由的產品。我公司生產的金都寶品牌鋁合金走線架，光纖槽道，鋼網格橋架，固線器等產品廣泛應用于移動、聯通、電信、鐵通、銀行、電信工程、電子電力、移動信息港等的機房建設中。

*****4C鋁合金走線架的前世今生

我公司早期主要產品是建筑工業鋁型材、門窗鋁型材、幕墻鋁型材。多年來為北京大中建筑提供鋁合金產品。

4C鋁合金走線架早期都是從德國進口的，價格高，訂貨期長，極不方便。我公司于1998年開始研發鋁合金走線架產品，歷時一年，根據機房用鋁合金走線架的特性，對鋁型材的各項物理性能和化學指標的不斷調研和測試，于1999年推出走線架的鋁合金型材。

那么問題來了，產品出來總得給它起個名稱吧？由于這種鋁合金型材四面帶槽，看起來像4個字母“C”四個方向背靠背挨著，也像4個中文”凹“字四個方向背靠背挨著，于是順勢給新產品起個通俗的名稱：4C鋁凹型材。十幾年過去了，這名字也在行業內叫開了，不過逐漸地簡化叫成了4C鋁型材，由這種4C鋁型材組成的走線架就叫4C鋁合金走線架了。

2014年起金都寶品牌走線架升級迭代，連接件螺絲，均增加防滑膠圈。走線架終端，均增加堵頭，堵頭為黃色阻燃。

下面是一張金都寶走線架細小的東東---螺絲，橢圓螺母和防震膠墊。我們的螺絲是采用鍍鉻的，表面锃亮，防腐性能好，不易生銹。我們的橢圓形螺母，也是鍍鉻的，表面锃亮，防腐性能好，不易生銹，螺母邊上還做有兩個突起的尖狀物，在擰螺絲的時候，這兩個尖狀物會緊緊卡在鋁型材的內槽壁上，提高防脫落性能。↓↓↓

防震膠墊安裝后位于走線架內槽里，從表面上看不見，所以一般都不配備。也被很多客戶所忽略，事實上，遇外力沖擊導致走線架持續搖晃時，膠墊能提高走線架的防脫落能力，這個小小不起眼的防震膠墊，很！重！要！

來一張我們的4C鋁型材產品截面圖

金都寶走線架鋁型材邊梁和橫檔均采用加厚鋁型材，鋁型材橫截面尺寸31*45mm，足料加厚，充分考慮各部位的受力情況，具體厚度為：標準厚度3.0mm，立邊加厚至5.0mm，中心厚度6.0mm。每根鋁型材標準長度為4米，重量約為6公斤。

走線架兩端增加堵頭，堵頭為黃色阻燃材質，美觀，防剮傷?！?/span>

厚實的連接件。連接件壁厚3.5mm,表面處理為鍍鉻，表面锃亮美觀。比普通鍍鋅件更加防腐防銹。↓↓

走線架的中間對接片，型號為DB-4C-005,每個接頭用兩組緊固?！?/span>

走線架安裝方式一：下圖為金都寶品牌走線架的吊掛安裝方式之一：通絲吊桿安裝方式。配件有上吊掛件（DB-4C-010）、上 吊掛件護罩（DB-4C-018）、下吊掛件（DB-4C-020）。↓↓

走線架安裝方式二：下圖為金都寶品牌走線架通絲吊掛+C型鋼安裝方式：配件包括上吊掛件（DB-4C-010）、上吊掛件護罩（DB-4C-018）、C型鋼橫檔、C型鋼壓片、單孔連接件（DB-4C-007）。此種安裝方式一般用在走線架比較寬，走線架上需要放置很重的線纜時使用，用于增加走線架的承重能力?！?/span>

走線架安裝方式三：下圖為金都寶品牌走線架吊掛安裝方式之二：鋁材吊掛安裝。配件有上吊掛件（DB-4C-009）、下吊掛件(DB-4C-004)、雙孔連接件（DB-4C-008）、以及作為吊桿的鋁型材。↓↓↓

走線架安裝方式四：雙層走線架的鋁型材吊掛安裝要點：如下圖示，鋁材吊桿直接連到下層走線架上，上層走線架根據吊掛的間隔裁切成小段后安裝。↓↓↓

走線架安裝方式五：下圖是金都寶走線架的機柜支架安裝方式之一：標準機柜支架安裝。支柱高度為15厘米，安裝后走線架上沿到機柜頂高度為20厘米。配件為機柜支柱（DB-4C-021）。↓↓

走線架安裝方式六：下圖為金都寶品牌走線架機柜支架安裝方式二：支架的高度可根據情況裁切鋁型材的長度來實現。配件包括與走線架固定的雙孔連接件（DB-4C-008）、機柜頂部固定件（DB-4C-009）、以及作為支柱的鋁型材?！?/span>

走線架安裝方式七：下圖是金都寶走線架的地支撐安裝方式：造價高，需打穿靜電地板與地面固定，作為一種輔助安裝方式，不建議大面積使用。配件包括與走線架固定的雙孔連接件（DB-4C-008），與地面固定的固定件（DB-4C-009）、以及作為支撐柱的鋁型材,兩根鋁型材支撐柱中間一般需加2-3根橫檔以達到更加牢靠作用。↓↓

友情提示：在機房采用吊掛方式安裝走線架時，要考慮走線架與墻體或機柜頂部的加固，以免產生搖晃?！?br style="outline:none;" />

工廠一角，為某數據中心生產的，未打包的走線架。↓↓↓

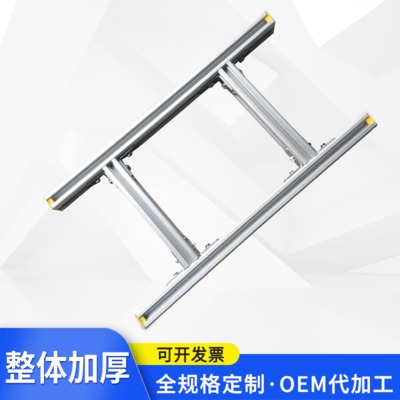

金都寶鋁合金走線架成品。

金都寶鋁合金走線架成品。


我們的走線架常規有2米、3米、4米三種基本長度可供選擇，常規走線架每米走線架配備3根橫檔。也可根據您的需求訂制成特殊長度及不同規格的橫檔。外包裝為塑料氣泡減震膜每個單獨包裝，減少運輸中的剮蹭。金都寶產品，細節為您考慮。↓↓↓

塑料氣泡減震膜包裝，防剮傷。

下面這一張是北京某數據中心機房，工期短，催貨急，來不及包裝，客戶說不要包裝直接運到工地了。↓↓↓

下面這張圖片是金都寶走線架鋁型材的表面圖片↓↓↓

*****金都寶4C型鋁合金走線架的產品亮點：

（1）金都寶走線架采用重型鋁合金型材，每米重達1.5kg，表面氧化處理，承重大。

（2）金都寶走線架的連接件螺絲均配備防滑膠圈，起到了防脫落作用。

（2）使用金都寶45°轉角連接件，可實現解決45°上下坡連接和45°水平轉角連接。

（3）當走線架使用絲桿吊掛時，可選用金都寶吊掛頂罩，遮蓋頂部固定件及因打脹栓孔可能導致的墻體脫落，美化機房。

（4）金都寶走線架配有終端堵頭，美化機房的同時，可減少走線架終端鋒利部位可能對身體造成的傷害。

（5）金都寶走線架的金屬連接件表面均采用鍍鉻處理，表面锃亮美觀，抗腐蝕性能也優于普通鍍鋅。

（6）金都寶品牌走線架產品經合規產品檢測。

（7）機房布線可配套使用多種材質多種規格多種顏色的固線器產品，機房整體美觀彰顯。

以下圖片為金都寶4C鋁合金走線架部分連接件的使用圖例↓↓↓

金都寶鋁合金走線架光纖槽道機房實圖，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。



金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

 金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

 金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

金都寶鋁合金走線架機房應用實例，本公司所有圖片均為機房實拍。

感謝您耐心的查閱，希望這些介紹和圖片會對您的機房建設有所幫助，若有不明之處，隨時聯系我們。

......................................................................................................................................................................................................................................................................................................................................
