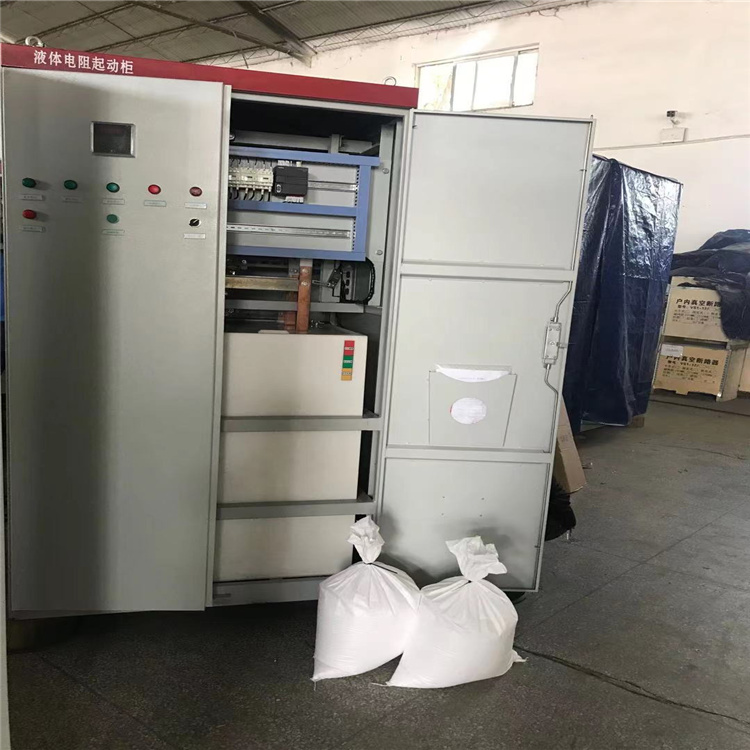

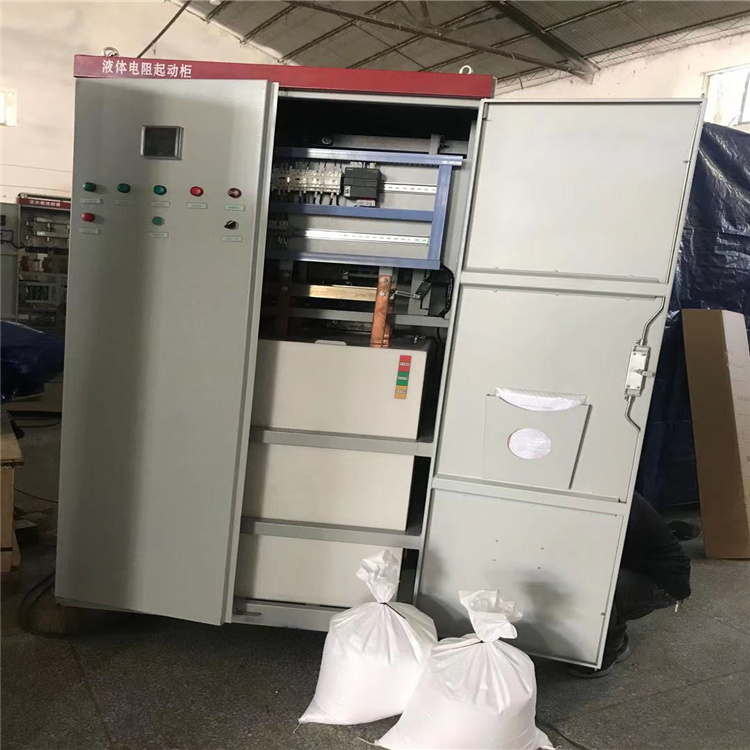

SYD1系列繞線電機液態軟起動裝置簡介 一、概述 通過對電機的起動性能的分析，對于電機來說一個好的起動過程應是對電網影響小，起動耗時短，沖擊電流小，機械沖擊力小，噪聲小，電動機升溫小的過程，根據這一思路我公司科研人員在充分研究分析了目前各種起動方式的優缺點后，并吸收了現代液體電阻技術的精華，研制出了新一代的液阻起動器，通過在電機轉子回路中串入液體電阻，靠傳動電機拖動機構改變水阻極板距離，自動無級調整電阻值大小，使其阻值隨時間的增加而由大變小直至趨于零，實現電機無沖擊地平滑起動，減小了起動力矩對機組的機械沖擊，大大改善了被控電機的機械特性。 廣泛應用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業的大中型繞線式交流異步電動機的重載軟起動與保護（典型應用負載場合：球磨機、風機、輥壓機、破碎機、壓榨機、壓縮機、撕解機、熱磨機、軋鋼機等）。 二、運行環境 1. 環境溫度：運行環境溫度在-20℃---45℃之間（極寒地帶需配加熱型）。 2. 環境濕度：空氣的相對濕度≤90%，無結露。 3. 海拔高度：海拔高度2000米以下，海拔高度超過2000米，每增高1000米降額10%使用。 4. 沖擊和振動：請勿將設備安裝在可能經常振動的地方。 5. 水及水汽防護：請勿安裝在有可能出現淋水或結露的地方。 6. 大氣污染：請勿安裝在大氣污染的地方，如粉塵、腐蝕性氣體等環境。 7. 存放環境：請勿安裝在陽光直射，有油霧、蒸汽和振動的環境中。 8. 控制電源：三相四線交流380V/220V±10%,50HZ. 三 、產品特點 1. 軟起動，起動電流?。?q≤1.31e（A）。 2. 降低了電機起動溫升，有效地延長電機使用壽命。 3. 起動過程平滑，對機械設備無沖擊。 4. 可連續起動5-10次，起動性能優于頻敏起動器。 5. 對電網要求不高，不會產生諧波而影響電網。 6. 結構可靠、簡單，安裝、維護方便。 7. 通用性好，可適用任何負載狀況下繞線式電機軟起動，特別適用于重載起動。 8. 具有起動超時、失電、超行程、超溫等多種保護功能。 9. 用于北方寒冷地區時，設備自帶電加熱功能。 下面是水阻柜的一次系統圖，發出來大家共同學習。
