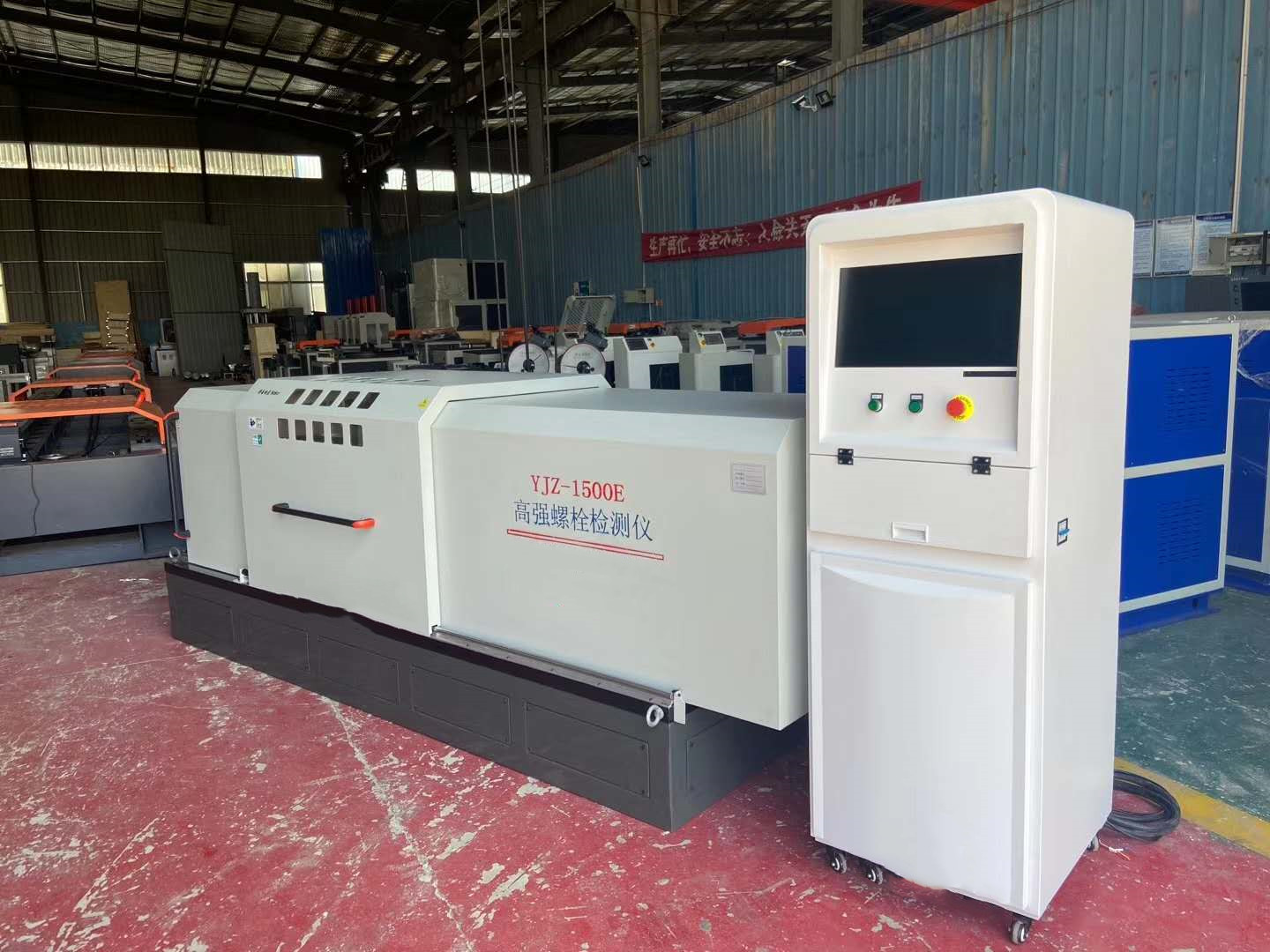

風電行業大規格高強度螺栓檢測設備YJZ-1500E

承蒙您選用YJZ-1500E型微機控制高強螺栓檢測儀，深表感謝。使用本機前，請認真閱讀《使用說明書》，充分理解后，再開機使用，請您愛護本機，并正確使用，以便使該機永遠保持較高的精度和良好的運行狀態。 一、主要用途和技術參數 主要用途：該檢測儀參照NB/T31082-2016《風電機組塔架用高強度螺栓連接副》GB/T50205-2001《鋼結構施工質量驗收規范》和GB/T3098.1-2001《緊固件機械性能 螺栓、螺釘和螺柱》有關要求設計制造，主要對大六角頭高強螺栓連接副(M33—M56)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據峰值，設備停留1秒鐘后自動反轉松開試樣，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等； 技術參數： 電壓： 控制系統AC220V ；電機AC 380V 伺服電機功率：3.0KW 輸出轉速：0-0.8r/min 軸力檢測范圍：100-1500kN 扭矩檢測范圍：1000-20000Nm 螺栓規格：M33-M56 螺栓長度：130mm---480mm 試驗精度：軸力±1.0% 扭矩±1.0%
