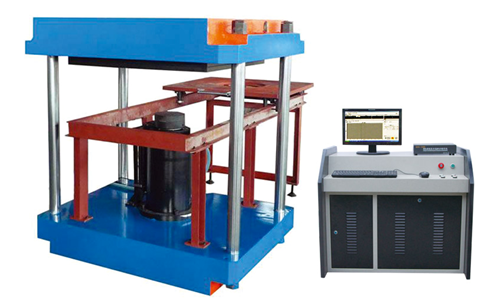

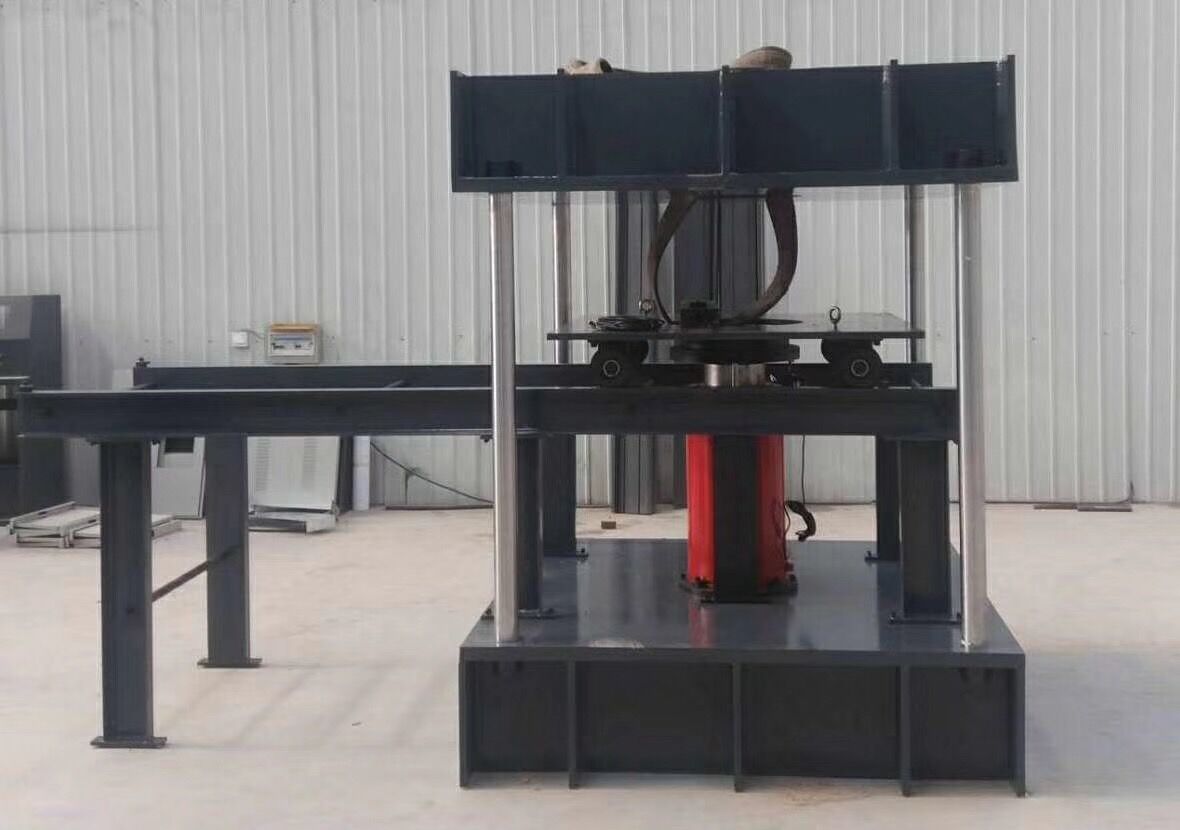

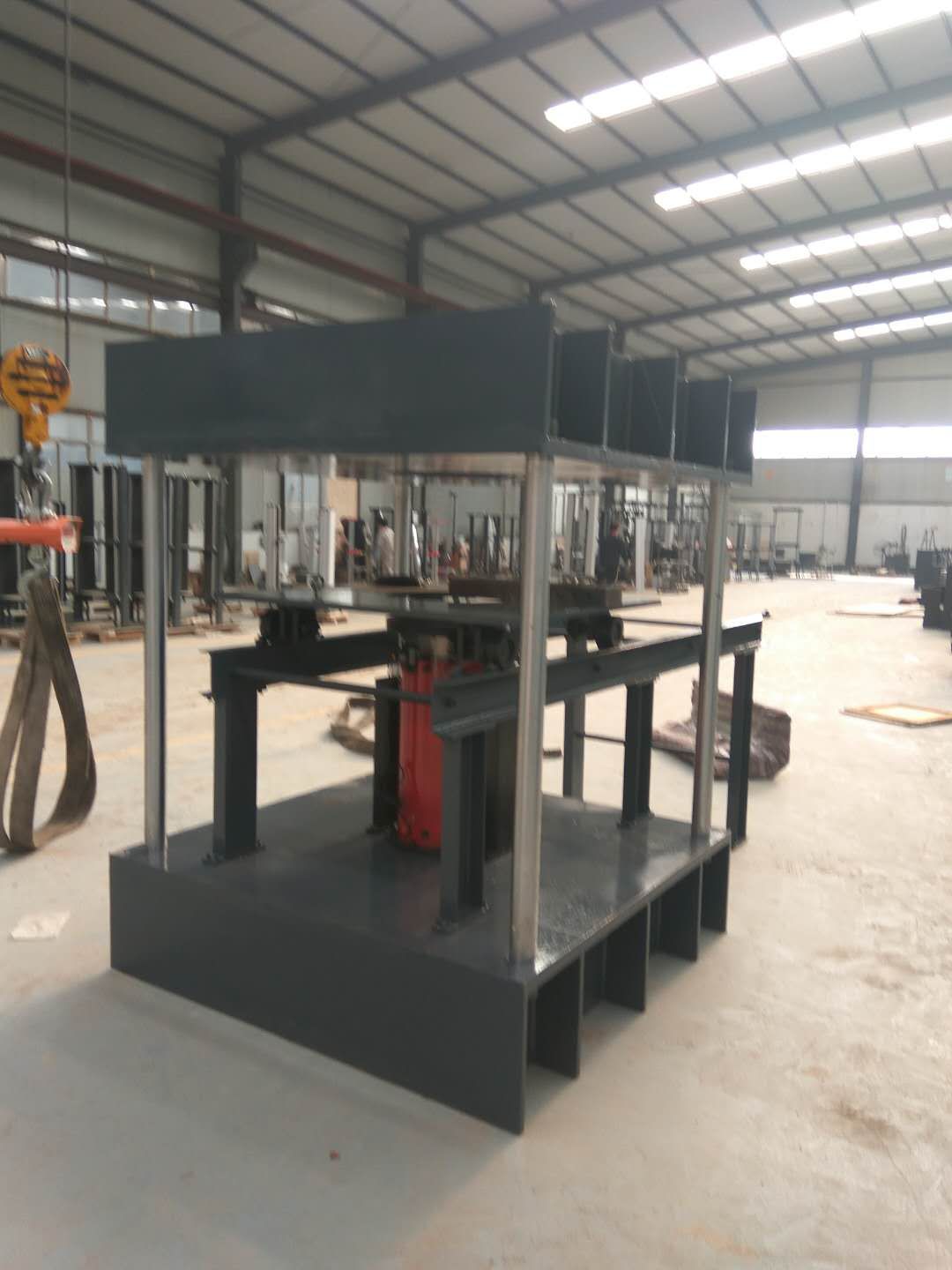

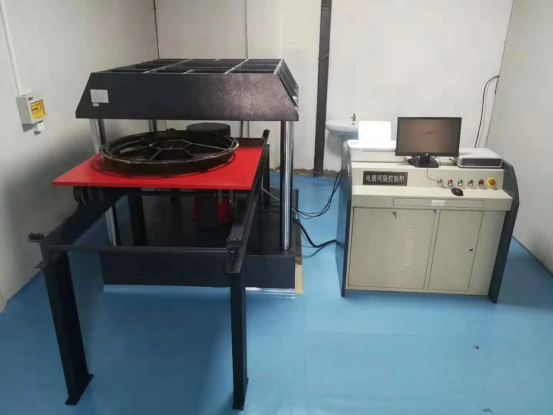

微機控制井蓋壓力試驗機YJW-600B

產品技術方案 YJW-600B微機控制井蓋壓力試驗機 設 備 名 稱：井蓋壓力試驗機　　 設 備 型 號：YJW-600B 一.簡介 微機控制井蓋壓力試驗機主機采用高剛度結構，保證試驗過程中的性，選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。 根據CJ/T3012-1993《鑄鐵檢查井蓋》、CJ/T121-2000《再生樹脂復合材料檢查井蓋》和JC889-2001《鋼纖維混凝土檢查井蓋》、GB/T 23858-2009《檢查井蓋》等行業或標準設計制作，用于井蓋承載能力的試驗。 井蓋壓力試驗機結構性能完全符合試驗規范要求?？梢袁F(xiàn)場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，（因標準規定的加載過程是一個循環波形加載過程）總之可以實現的每一項指標步驟程序化，使整個過程實現無人工干預的全程自動化。二.功能特點 1、主機采用油缸下置式高剛度結構，保證試驗過程中。 　　2、剛性墊塊與活塞推出端之間采用球鉸式聯結，保證井蓋與反力板之間接觸完全，保證測得承載力的真實性。 　　 3、油缸與活塞間采用特殊材料密封，達到高密封、低摩擦、長壽命之功效。 4、采用試驗機油泵電機組，低噪音長壽命。 5、選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。 6、電腦自動控制，實時顯示當前力值、峰值、試驗過程信息等。 7、試驗過程實時記錄試驗曲線，高速采樣； 8、數據、報表處理功能，為用戶提供了面向圖形排版的報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值； 9、控制模式有等速應力、等速試驗力、試驗力保持等控制功能以及試驗力，峰值、試驗曲線的屏幕顯示功能，試驗曲線有力-時間曲線、控制模式平滑轉換。 10、可以現場根據實驗需要，用戶自行編程，自動閉環控制，循環加載、加載速度、加載波形，（因標準規定的加載過程是一個循環波形加載過程）總之可以實現的每一項指標步驟程序化，使整個過程實現無人工干預的全程自動化。 11、試驗機軟件設力值自動清零系統，人為讀表誤差不一等因素。 12、設有過載保護，自動卸載或停止試驗。 13、破壞載荷等信息自動采集并打印報表。 三、技術參數 名稱 參數 試驗力 600KN 試驗空間 1200mm×1200mm 工作臺高度 1200mm 力值精度 ≤±1%（優于1級） 加載速度調節范圍 0.1～25KN/s 變形測量范圍 0～20mm 變形測量精度 微機采集0.001mm 活塞行程 200mm 過載保護點 超滿量程3%自動卸荷。 載荷指示精度： 0.1KN 加載方式： 電動液壓 控載方式： 微機控制與手動無級調速，具有自動編程功能。 加載介質： 46#68抗磨液壓油 配聯想品牌電腦 17英寸液晶顯示器HP彩色打印機 電機功率 1.5KW 需用電壓 380V/220V 主機重量 2800kg
