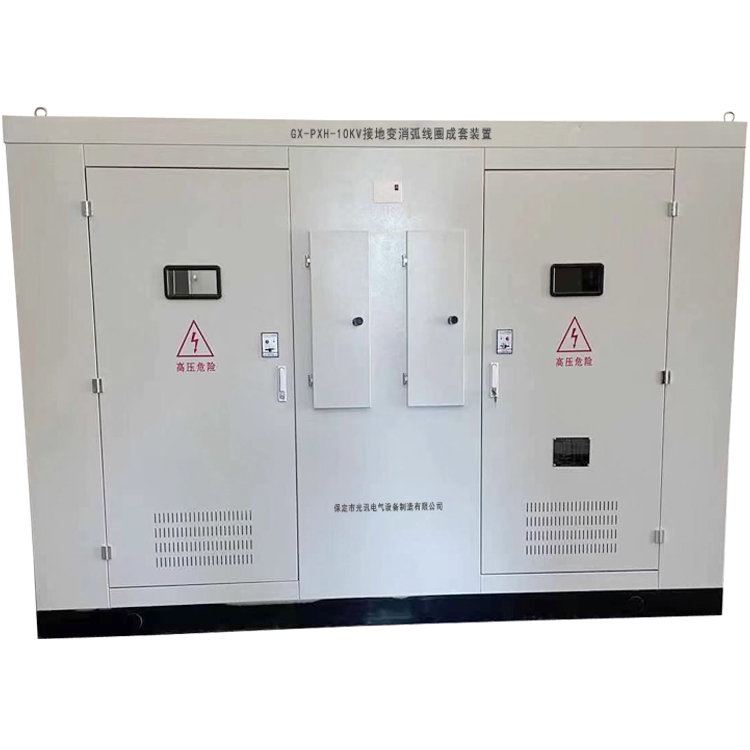

GX-PXH-10KV接地變消線圈成套裝置（帶控制屏）

1.系統簡介 GX-PXH-10KV接地變消弧線圈成套裝置，利用有載開關調節實現消弧線圈等值電抗的變化。消弧線圈的可調范圍寬，對電網的適應能力強。使用有載開關實現0秒補償。微機控制器采用內嵌式工控機, 自動檢測、識別電網的運行狀態。在電網正常運行時,實時跟蹤計算電網對地電容電流及補償電網的脫諧度;在發生單相接地時實現快速、合理的補償。可選配小電流接地選線裝置準確報出接地出線。 2. 工作原理 所謂調匝式消弧線圈就是通過有載開關換檔改變消弧線圈電感電流，由于感性電流和容性電流的相位相差180°，兩者進行算術運算，抵消電網接地時的電容電流。 調匝式自動跟蹤消弧線圈補償成套裝置由接地變壓器、有載開關、消弧線圈、阻尼電阻箱、微機控制器(裝于控制屏中)、控制屏五部分組成。 3. 技術特點 3.1智能化全自動功能 成套裝置控制器智能地全自動處理配電網的單相接地故障。它實時自動快速地跟蹤配電網運行方式的變化；實時自動測量配電網的電容電流；當瞬時單相接地故障發生時自動快速進行補償使瞬時單相接地故障快速；配上小電流接地選線裝置時，若單相接地故障不是瞬時性的，可準確選出故障出線；單相接地時自動打印出接地故障發生和的時間、故障時中性點電壓、補償電流、電容電流等信息；可保存100次的接地故障信息以備查詢（掉電保持）；具有遠傳接口，可接入綜合自動化系統，實現無人值班。 3.2采用有載開關實現零響應速度。 3.3輸出的補償電流在0-額定電流范圍內分級變化。 3.4阻尼電阻及其控制部分 當采用預調諧方式時，必須加裝電阻箱。因?yàn)樵谧詣?dòng)跟蹤消弧線圈中調節精度較高，殘流較小，接近諧振點運行，為防止產生串聯諧振過電壓，在消弧線圈接地回路串聯了阻尼電阻箱，因電阻的阻尼作用，在運行中，中性點電壓不會升至太高(按規程規定，長期運行中的中性點電壓不能超過相電壓的15%)。為避相接地后流過阻尼電阻上的有功電流使接地殘流增大，在發生單相接地時，與阻尼電阻并接的接觸器吸合，將電阻短接。根據消弧線圈容量選用不同的阻值。它是保證成套裝置安全有效運行的一個重要環節。 電阻短接設置了兩套獨立的控制回路，一套為交流220V真空接觸器控制驅動回路，一套為直流220V控制驅動回路，選一只真空接觸器（額定電壓≥相電壓）。交流驅動回路安裝于電阻箱內，包括電壓繼電器、中間繼電器各一塊，由中性點電壓或母線PT開口三角電壓?jiǎn)?dòng)，啟動電壓整定為30V附近（二次值，變比10.5/√3/0.1KV）。直流驅動回路安裝于電阻箱內，包括電流繼電器、中間繼電器各一塊，由中性點電流啟動，啟動電流一般整定為1.5A附近（二次值，變比75/5A）。 3.6控制器技術，性能優越 消弧線圈控制器基于內嵌式工控機，并采用多種技術，可靠性高，抗干擾能力強，全中文液晶顯示，漢化菜單操作簡單，可方便地檢查該成套裝置運行是否正常。 4.技術參數 4.1使用范圍 該裝置適用于全國城鄉供電和鋼鐵、石油、化工、煤炭等行業的6～66kV的中壓配電網。 4.2使用環境 4.2.1 海拔高度不超過3000米； 4.2.2 空氣相對濕度不大于90%，無導電塵埃存在； 4.2.3 不含有腐蝕金屬和破壞絕緣的氣體以及蒸汽的場所； 4.2.4 環境溫度-5℃～＋40℃，通風狀態良好； 4.2.5 無火災、危險； 4.2.6 無劇烈振動和沖擊,垂直傾斜度不超過5度的場所. 4.3技術性能指標 4.3.1 適用電壓等級:6KV、10KV、35KV、66KV 4.3.2 調節級數:根據消弧線圈的容量及調流范圍，有載開關設有9檔到15檔。 4.3.3 電容電流測量誤差≤2%； 4.3.4 單相接地故障時殘流≤5A 4.3.5 單相接地故障時補償電網脫諧度≤10%（與接地殘流設定值有關）； 4.3.6 可選配小電流接地選線功能 五、定貨須知 為了更好的為您服務，定貨時請?zhí)峁┮韵沦Y料： （1）本系統所運行的電壓等級、系統電容電流值或消弧線圈容量、是否需要并聯運行，一次設備安裝場地尺寸。 （2）目前系統不對稱電壓。 （3）接地變壓器是否由用戶自行置備；由廠方提供時應說明是否需要二次繞組及其容量。 （4）接地變壓器、消弧線圈的絕緣形式（干式或油浸式）。 （5）一次設備是戶內還是戶外安裝使用。 （6）提供中心控制屏的顏色與尺寸。 （7）是否選配小電流接地選線裝置；需要時請?zhí)峁┳冸娬境鼍€(xiàn)線路總數，盡可能提供一次接線圖。
