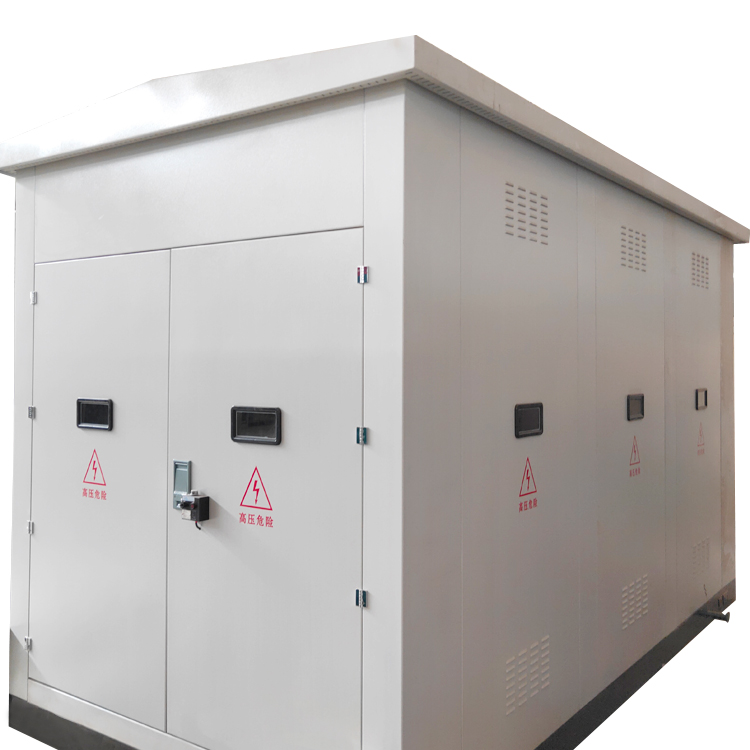

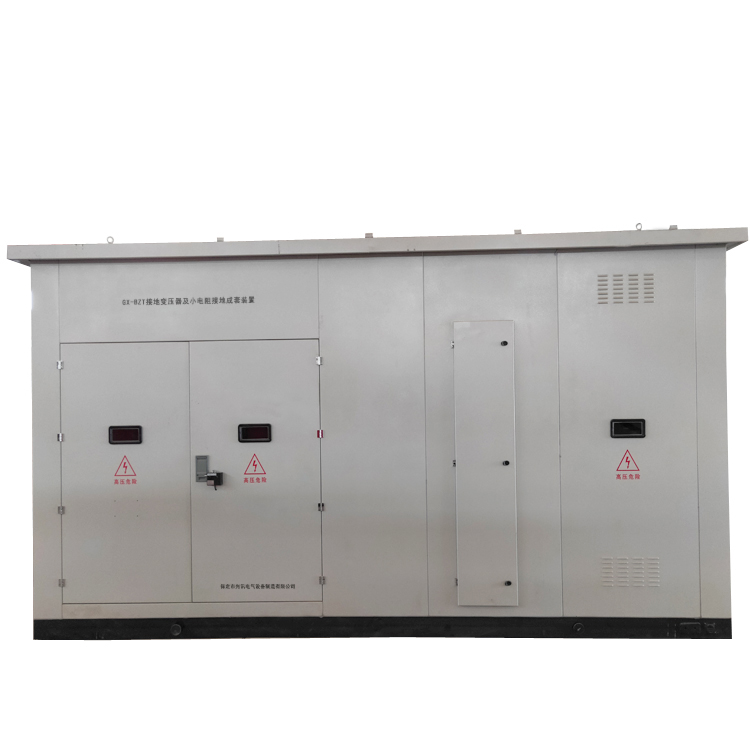

接地變壓器及小電阻接地成套裝置 接地變壓器及小電阻接地 電阻柜 保定市光訊電氣設備制造有限公 接地變壓器及

1.概述 電網中性點接地方式是一個綜合性的、系統性的問題，既涉及到電網的安全可靠性、也涉及電網的經濟性。中性點電阻接地系統近年來在我國城市電網和工業企業的配電網中得到越來越廣泛的應用。中性點經電阻接地系統在上很多國家，比如美國，歐洲，日本，俄羅斯等有著很多年的成熟可靠運行經驗。 在6-35KV電網，我國基本上采用中性點不接地或消弧線圈（諧振）接地方式。近20多年來一些城市電網負荷迅速增長、電纜線路增加很快、系統電容電急劇增加、特別是近幾年大規模城市電網改造，電纜線路逐步代替架空線路，電網結構大大加強。在電纜線路為主的城市電網中采用不接地或經消弧線圈接地方式，因單相接地過電壓燒壞設備的事故概率大大增加，為了解決這一矛盾，許多城市電力部門在廣泛考察、了解國外配電網中性點接地情況的基礎上，結合本地電網的具體情況，經過充分的分析、研究，逐步采用中性點經電阻接地方式。例如廣州、深圳、上海、北京、珠海、天津、廈門、南京、蘇州工業園區、無錫、汕頭、惠州、順德、東莞等。中性點經電阻接地方式在上述城市配網中已有多年運行經驗，經過數個變電站及電廠實際應用證明，采用中性點接地是降低中壓配電網內部過電壓及諧振過電壓的的方式，對降低系統過電壓水平、提高系統可靠性具有良好的效果。 現在，中性點經電阻接地方式已被寫入電力行業規程，電力行標DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第3.1.4條規定：“6-35KV主要由電纜線路構成的送、配電系統，單相接地故障電容電流較大時，可采用低電阻接地方式，但應考慮供電可靠性要求、故障時瞬態電壓、瞬態電流對電氣設備的影響、對通信的影響和繼電保護技術要求以及本地的運行經驗等。”第3.1.5條規定：“6KV和10KV配電系統以及發電廠廠用電系統，單相接地故障電容電流較小時，為防止諧振，間隙性電弧接地過電壓等對設備的危害，可用高電阻接地方式?！? 2.使用條件 2.1. 適用于戶內、戶外。 2.2. 環境溫度：不低于–40℃,不高于＋40℃。 2.3. 海拔高度不超過 300Om。 2.4. 相對濕度： 不大于 95%(25℃)。 2.5. 電網頻率：48～52Hz(5OHz系統) 、58～62Hz(6OHz系統 )。 2.6. 電阻安裝點正常狀態下中性點位移不超過運行相電壓的3% 。 2.7. 在相電壓作用下，電阻箱工作時間不小于10S。 2.8. 非金屬電阻器外套管最小爬電比距不小于20mm/kV，能適用中等污穢場所。 2.9. 安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無性塵埃。 3.訂貨須知 系統額定電壓、電流互感器變比； 變壓器聯結組別和二次側額定電壓； 電阻箱的材質、IP防護等級、顏色及安裝地點； 戶內、戶外型及進出口接線方式； 通流時間、電阻器阻值； 是否需要安裝接地計數器。 持續不平衡電流超過3%時供需雙方討論決定。
