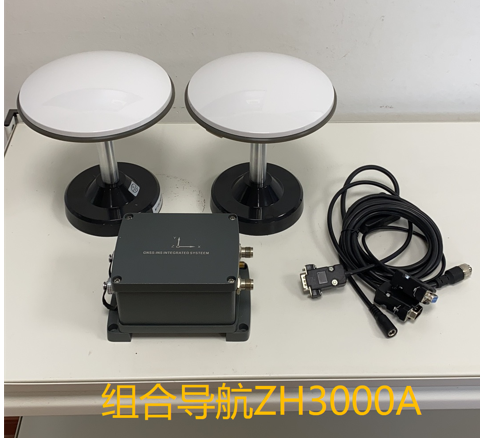

組合導航教學系統ZHDK3000

隨著導航技術的不斷發展和大量應用，國內高校很多都已經開設了導航及相關專 業，但是長期以來都沒有一個系統的行之有效的教學實驗系統，尤其是和組合導航相 關的教學實驗系統更是空白。對此上海紫航電子科技有限公司同上海交通大學合作開發 了適用于導航、制導、控制、無人車/船/無人機、自動駕駛、智能交通、智能控制、物 聯網通訊等專業的組合導航教學實驗系統。 1. 組合導航開發實驗系統的組成 組合導航實驗系統，由一套教學用RTK和一套組合導航實驗開發板組成。 本系統由RTKMS800A-ED、GNSS/INS組合導航教學實驗開發板 ZHDK3000A）、GNSS天線（3226 2只）、無線電臺及其天線、JLINK開發仿真 器及相關電纜、以及相關配套實驗開發說明文檔等組成。實驗系統配備標準便攜實驗 箱，攜帶方便，可隨時展開實驗和及時撤收實驗。 2.系統性能和技術指標 該系統能實現模擬組合導航過程，在室外開闊地帶實驗，（具有衛星信號良好的狀態 下）可以開展高精度原理實驗和GNSS/INS 組合導航實驗。 1） 航向角0-360度 GNSS/INS組合導航教學實驗系統介紹 第 2 頁 2） 滾動角±180度 3） 姿態角分辨率0.05度 4） 位置精度0.25m 5） 速度精度0.02m/s 6） 更新率100HZ 連接RTK，能達到厘米級的高精度定位。 1）定位精度（GNSS）： RTK 定位精度：2cm+1ppm（RMS） 2）航向精度指標：測量范圍：0~359.99°，全溫度的靜態精度：0.3°，動態精度： 0.5°，角分辨率：0.05°（GNSS 雙天線輔助，基線長>1 米） 3）姿態精度指標：測量范圍：俯仰角±90°，橫滾角±180°，全溫的靜態精度： <0.3°，動態精度：0.5°，分辨率：0.05°（GNSS 輔助） 4）速度精度：<0.1m/s 5）授時精度： 20ns（RMS） 6）準備時間：（數據穩定）120s（空曠無遮擋） 7）數據格式：標準 NMEA-0183 ，CMR/CMR+，RTCM2.3，RTCM3.0，自定義 數據格式 8）通訊接口：2 個 RS232 9）藍牙：4.0 10）數據更新率： >50Hz 11）電氣特性：輸入電壓：5V～36V DC（推薦 12V DC），功耗：小于 5.0W
