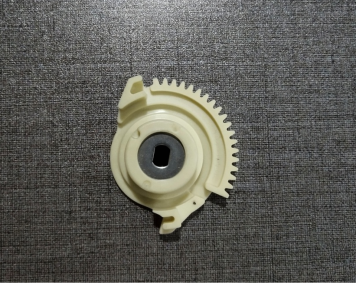

齒輪表面黑點檢測

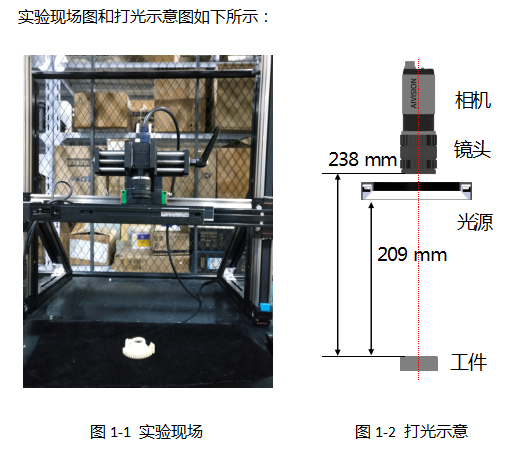

1 拍攝方式 根據檢測需求，對工件進行黑點缺陷檢測。通過對工件輪廓、形狀及大小初步判斷，工件中心區域?yàn)榻饘勹F片，拍攝過程中反光現象嚴重，黑點在其上方預估無法識別出來；又由于工件形狀凹凸不平，拍攝過程中會造成工件凹面成像陰影面積過大，可能對軟件處理和分析結果造成誤差。以下為視覺系統實驗硬件選型。 相機選型：根據客戶需求及檢測需求，選用500萬工業相機進行拍攝，由于工件長邊為55mm，將視野做到94*70mm，理論精度達到0.036mm/pixel，可保證檢測精度。 鏡頭選型：由于視野在工件1.5的倍率下成像尺寸大小更佳，選用16mm的定焦鏡頭，可一次性完整拍完一個工件。 光源選型：使用不同種類的光源對工件進行打光，其結果表明使用開孔面光源成像效果較佳，利于軟件的處理和分析。 點評與總結 (1) 由于工件反光，產線現場應避免環境光的影響。 (2) 由于工件表面凹凸不平，拍攝成像圖陰影面積干擾過大，軟件處理對其進行，減少實驗結果誤差，但客戶要求對工件上所有黑點進行檢測，故此次實驗無法實現檢測目的。 (3) 軟件處理過程中，黑點面積較少部分直接被二值化處理掉，故軟件對較小黑點無法識別，只能識別面積較大地黑點缺陷。 (4) 建議工件檢測一次只檢測一個工件，并且采用傳送帶輸送檢測的方法，可以保證軟件處理穩定性及檢測精度更***。 (5) 為方便現場安裝調試，建議把相機、鏡頭等視覺硬件安裝機構設計為可微調的結構。 (6) 所有數據均為實驗室測試所得，在現場實際應用時，為達到同樣的拍攝效果可能仍需要現場微調。
