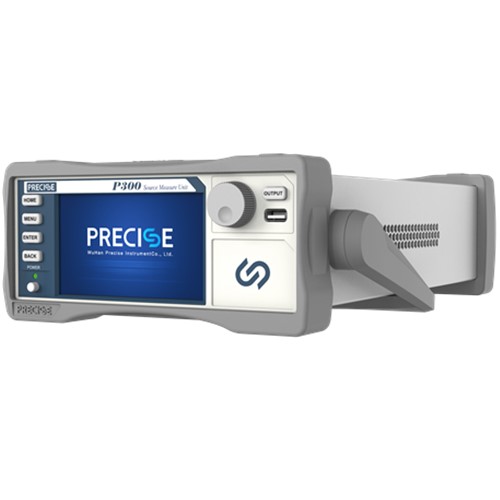

國產分辨率1pA數字源表帶脈沖
[源表
數字源表
脈沖源表]
武漢市分辨率數字源表廠家
價格： 電議
物流： 湖北 武漢市 江夏區| 賣家支付運費
可銷售總量： 100件
手機： 18140663476 郵箱： taof@whprecise.com
傳真： 尚未完善 地址： 湖北 武漢市
[源表 數字源表 脈沖源表]
郵箱：
手機：
- 品牌： 其他
- 型號： P100
- 加工定制： 是
- 類型： 其他
- 外形尺寸： 106×255×425mm
- 重量： 5kg
- 產品用途： 半導體器件電性能測試
- 規格： P100
- 工作環境： 25±10℃
- 測試范圍： ±300mV～±300V
- 測試精度： 0.1%
分辨率1pA數字源表優勢：五表“電源、數字萬用表、電流源、電子負載、脈沖信號發生器”合一；
脈沖源表簡介
P系列脈沖源表是普賽斯在直流源表的基礎上新打造的一款高精度、大動態、數字觸摸源表，匯集電壓、電流輸入輸出及測量等多種功能，Z大脈沖輸出電流達10A，Z大輸出電壓達300V，支持四象限工作，因此能廣泛的應用于各種電氣特性測試中。P系列源表適用于各行各業使用者，特別適合現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。
脈沖源表應用
?納米材料特性測試，石墨烯、納米線等
?有機材料特性測試，電子墨水、印刷電子技術等
?能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等
?分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等
?傳感器特性測試，電阻率、霍爾效應等
脈沖源表特點
?5寸觸摸顯示屏全圖形化操作
?內置強大的功能軟件，加速用戶完成測試，如LIV、PIV
?源及測量的準確度為0.1%，分辨率5位半
?四象限工作（源和肼），源及測量范圍廣：電流低至1pA，電壓高至300V
?Z小脈沖寬度100uS
?豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
?支持USB存儲，一鍵導出測試報告
?支持多種通訊方式，RS-232、GPIB及以太網
技術指標
| 電壓 | 源 | 測量 | ||
| 量程 | 分辨率 | 準確度±(% rdg.+volts) | 分辨率 | 準確度±(% rdg.+volts) |
| 300mV | 30uV | 0.1%±300uV | 30uV | 0.1%±300uV |
| 3V | 300uV | 0.1%±500uV | 300uV | 0.1%±500uV |
| 30V | 3mV | 0.1%±3mV | 3mV | 0.1%±3mV |
| 100V | 10mV | 0.1%±10mV | 10mV | 0.1%±10mV |
| 300V | 30mV | 0.1%±30mV | 30mV | 0.1%±30mV |
| 電流 | 源 | 測量 | ||
| 量程 | 分辨率 | 準確度±(% rdg.+A) | 分辨率 | 準確度±(% rdg.+A) |
| 10nA | 1pA | 0.1%±50pA | 1pA | 0.1%±50pA |
| 100nA | 10pA | 0.1%±0.1nA | 10pA | 0.1%±0.1nA |
| 1uA | 100pA | 0.1%±1nA | 100pA | 0.1%±1nA |
| 10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
| 100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
| 1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
| 10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
| 100mA | 10uA | 0.1%±20uA | 10uA | 0.1%±20uA |
| 1A | 100uA | 0.1%±2mA | 100uA | 0.1%±2mA |
| 3A | 300uA | 0.1%±3mA | 300uA | 0.1%±3mA |
| 10A | 1mA | 0.1%±5mA | 1mA | 0.1%±5mA |
脈沖技術指標如下：
| Z大電流極限 | Z大脈寬 | Z大占空比 |
| 100mA@300V | DC，無限制 | 100 |
| 1A@30V | DC，無限制 | 100 |
| 1A@300V | 5mS | 3% |
| 3A@100V | 10mS | 5% |
| 10A@30V | 1mS | 5% |
Z小可編程脈寬200us，在部分量程上脈寬大于該值；脈寬可編程分辨率20us，脈寬編程精度±10uS。
其它技術指標如下：
源限度：直流模式Z大輸出功率30W，脈沖模式Z大功率300W，4象限源或肼模式；
過量程： 105%量程，源和測量；
穩定負載電容：<22nF；
寬帶噪聲(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；
FORCR HI和SENSE HI之間的Z大電壓為：3V；
FORCR LO和SENSE LO之間的Z大電壓為：3V；
線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<5mV；
Z大采樣速率：100000 S/s；
觸發：支持IO觸發輸入及輸出，觸發極性可配置；
輸出接口：后面板接口；
通信口：RS-232、GPIB、以太網；
電源：AC 100~240V 50/60Hz；
工作環境：25±10℃；
尺寸：106mm高 × 255mm寬 × 425mm長；
質保期：1年；
分辨率1pA數字源表訂貨信息
| 型號 | SMU P100 | SMU P200 | SMU P300 |
| 源精度 | 0.1% | 0.1% | 0.1% |
| 測量精度 | 0.1% | 0.1% | 0.1% |
| Z大功率 | 30W | 30W | 30W |
| Z小電壓量程 | 300mV | 300mV | 300mV |
| Z大電壓量程 | 30V | 100V | 300V |
| Z小電流量程 | 10nA | 10nA | 10nA |
| Z大電流量程 | 10A | 10A | 10A |
有關分辨率1pA數字源表的更多信息請咨詢一八一四零六六三四七六
