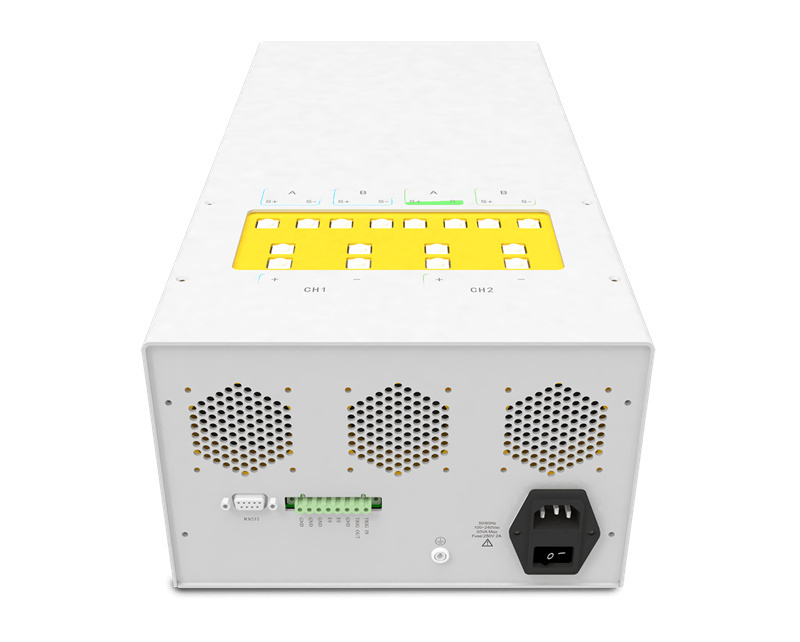

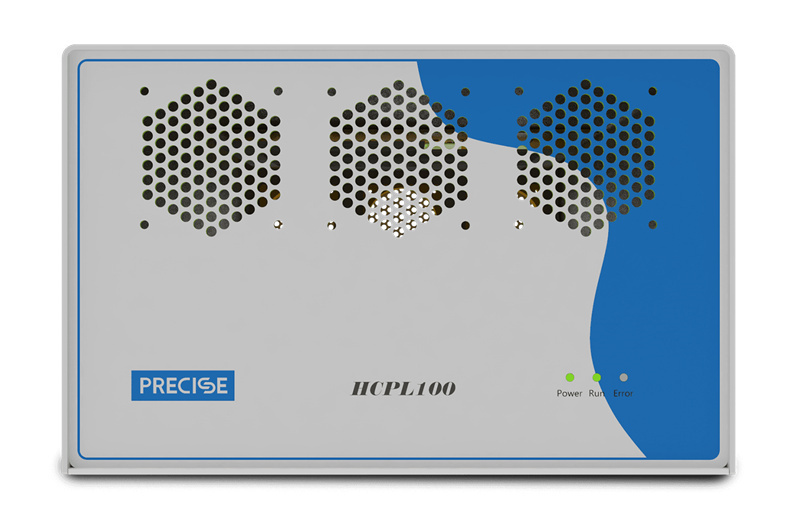

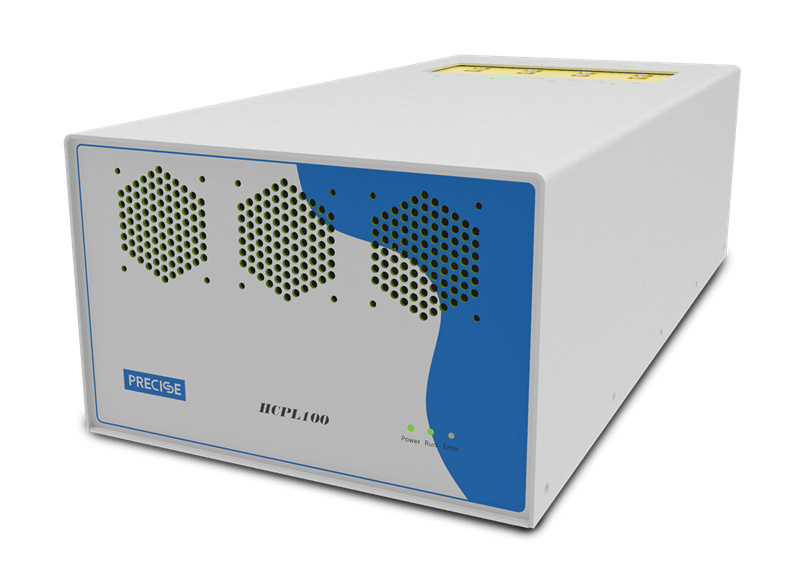

IPM模塊高電流測試脈沖電流源HCPL100型
[脈沖電流源
脈沖電源
IPM模塊測試]
武漢市電流測試廠家
價格： 電議
物流： 湖北 武漢市 江夏區| 賣家支付運費
可銷售總量： 10件
手機： 18140663476 郵箱： taof@whprecise.com
傳真： 尚未完善 地址： 湖北 武漢市
[脈沖電流源 脈沖電源 IPM模塊測試]
郵箱：
手機：
- 品牌： 其他
- 型號： HCPL100
- 加工定制： 是
- 類型： 其他
- 測量范圍： 3~1000A量程
- 測量精度： 0.1%
- 適用范圍： IPM模塊、整流橋堆、IGBT器件
- 重量： 8KG
- 尺寸： 長516 x寬250 x高160mm
HCPL100高電流脈沖電源
IPM模塊高電流測試脈沖電流源HCPL100型為脈沖恒流源，具有輸出電流大（1000A）、脈沖邊沿陡（10uS）、支持兩路脈沖電壓測量（峰值采樣）、支持輸出極性切換等特點。
設備可應用于X特基二極管、整流橋堆、IGBT器件、IGBT半橋模塊、IPM模塊等需要高電流的測試場合，使用該設備可以獨立完成“電流-導通電壓”掃描測試。
| 器件 | 測試項 |
| X特基二極管，整流橋堆 | 瞬時前向電壓 |
| IGBT器件 | IGBT導通壓降、鍵合線阻抗 |
| IGBT模塊，IPM模塊 | IGBT導通壓降、二極管瞬時前向電壓、鍵合線阻抗 |
技術指標
| 參數 | 指標 |
| 電流脈寬 | 20μs~500μs |
| 脈沖電流上升沿時間 | <10μs |
| 輸出脈沖電流 | 3~1000A量程，精度0.1%FS±1A |
| 輸出負載電壓要求 | <12V@1000A |
| DUT電壓測量 | 2獨立通道 |
| 遠端測量，峰值電壓測量（取樣點可配置） | |
| 0~12V量程,精度0.1%FS±3mV | |
| 電流脈沖輸出間隔時間 | 1秒 |
| 電流脈沖峰值功率 | <12kW |
| 多設備并聯 | 支持多設備并聯輸出超大電流，如3000A |
| 輸出極性反轉 | 支持 |
| 觸發信號 | 支持trig in及trig out |
| 通訊接口 | RS232 |
| 輸入電壓 | 90~264VAC、50/60Hz |
| 輸入功率 | <500W |
| 尺寸 | 長516 x寬250 x高160mm |
應用領域
X特基二極管
整流橋堆
IGBT器件
IGBT半橋模塊
IPM模塊
