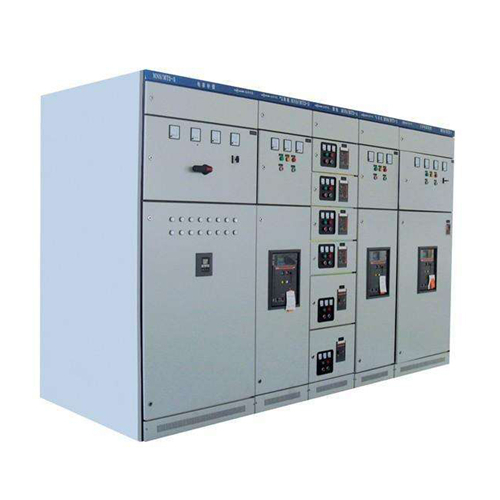

MNS型配電柜低壓抽出式開關柜 MNS配電柜低壓抽出式開關柜

MNS配電柜，MNS型低壓抽出式成套開關設備（以下簡稱開關柜）為適應電力工業發展的需求，參考國外MNS系列低壓開關柜設計并加以改進開發的型低壓開關柜，該產品符合GB7251、VDE660和ZBK36001-89《低壓抽出式成套開關設備》、IEC439規定MNS型低壓開關柜適應各種供電、配電的需要，能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。 使用條件： 周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。 　　大氣條件中，空氣清潔，相對濕度在較高溫度+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但考慮到由于溫度變化，偶爾會產生適度的凝露。 　　海拔高度不得超過2000m。 　　本裝置適應于以下溫度的運輸和儲存過程：-25℃至55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置下應避免遭到任何不可恢復的損傷而且在正常的條件下應能正常工作。 　　如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。 　　當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。 斷路器至少應提供5常開、5常閉無源輔助接點，以滿足西安配電柜開關柜內和柜間的閉鎖和操作，并至少留有2常開、2常閉無源輔助接點供計算機監控系統和外部其他系統用。輔助接點容量為:220V/110VDC5A應提供儲能電機儲能及未儲能的信號接點。 西安配電柜電流與電壓互感器，電流互感器： (1)形式：環氧澆注式。 (2)額定電壓:12kV。 (3)額定電流變化：參見設計圖，滿足供電方案要求。 (4)二次側電流:5A。 (5)熱穩定電流：主進、聯絡回路,31.5kA/3s，其他25kA/3s。 (6)動穩定電流：主進、聯絡回路,80kA，其他63kA。 (7)額定工頻耐壓:42kV/min。 (8)額定雷電沖擊耐受電壓:75kV。 (9)絕緣體局部放電：不大于5PC。 (10)準確等級:0.5級(計量柜內電流互感器為0.2級，由電力司確定)。 (11)額定負荷：按繼電保護及測量設計容量定。 西安配電柜電壓互感器： (1)形式：環氧澆注式。 (2)額定電壓因數。 (3)額定變比:10000V/100V。 (4)額定工頻耐壓:42kV/min。 (5)額定雷電沖擊耐受電壓：75kV。 (6)絕緣體局部放電：不大于5PC。 (7)準確等級:0.5級(計量柜內電流互感器為0.2級，由電力司確定)。 (8)額定輸出電壓:100V。 熔斷器：1.額定電壓:12kV；2.額定電流:2A；3.額定開斷電流：25kA。 接地開關，接地開關應采用開關柜同品牌產品。西安配電柜接地開關應帶機械分合閘位置指示器。操動機構應配置機械聯鎖機構，與斷路器手車進行聯鎖。 1.額定電壓:12kV。 2.熱穩定電流:25kA。 3.動穩定電流(峰值):63kA。 陜西坤威電器有限公司是一家以高低壓配電設備開發、生產、銷售及安裝服務為一體的綜合企業。根據用戶的需求，開發定制各種非標高低成套配電設備、燈具、高低壓電力元器件、電力電纜、電力試驗儀器、自動化控制產品(智能安防弱電系統、景觀樓宇亮化規劃及設計等)、工程解決方案、第三方維保服務、承接高低壓試驗業務及綜合銷售等。歡迎各界用戶光臨，期待與您成為長期合作伙伴。 聯系電話：18682965516 QQ ：2297556718 E-mail：sxkwdq@ye.net http:// http://www.sxkwdq.cn/
