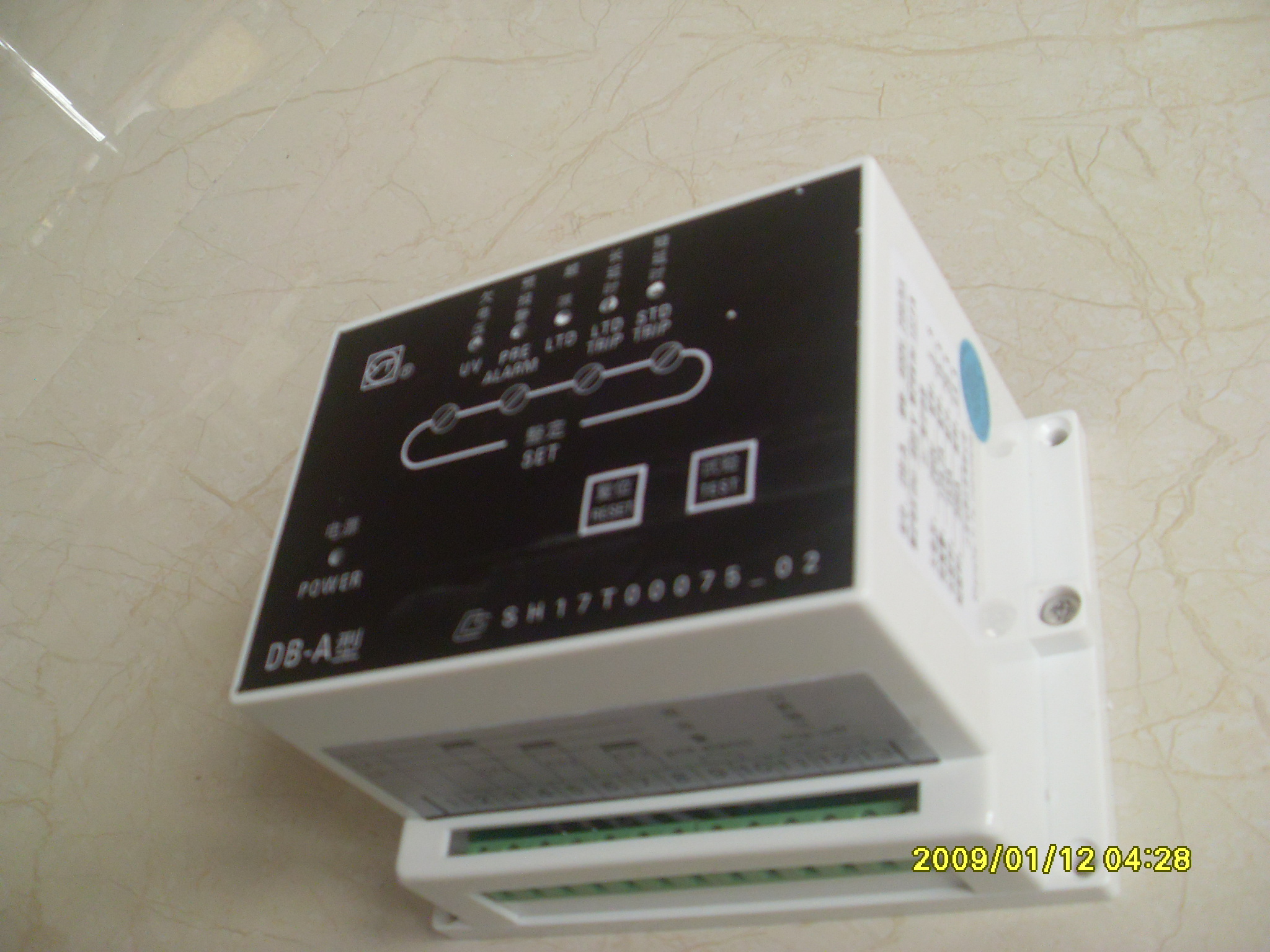

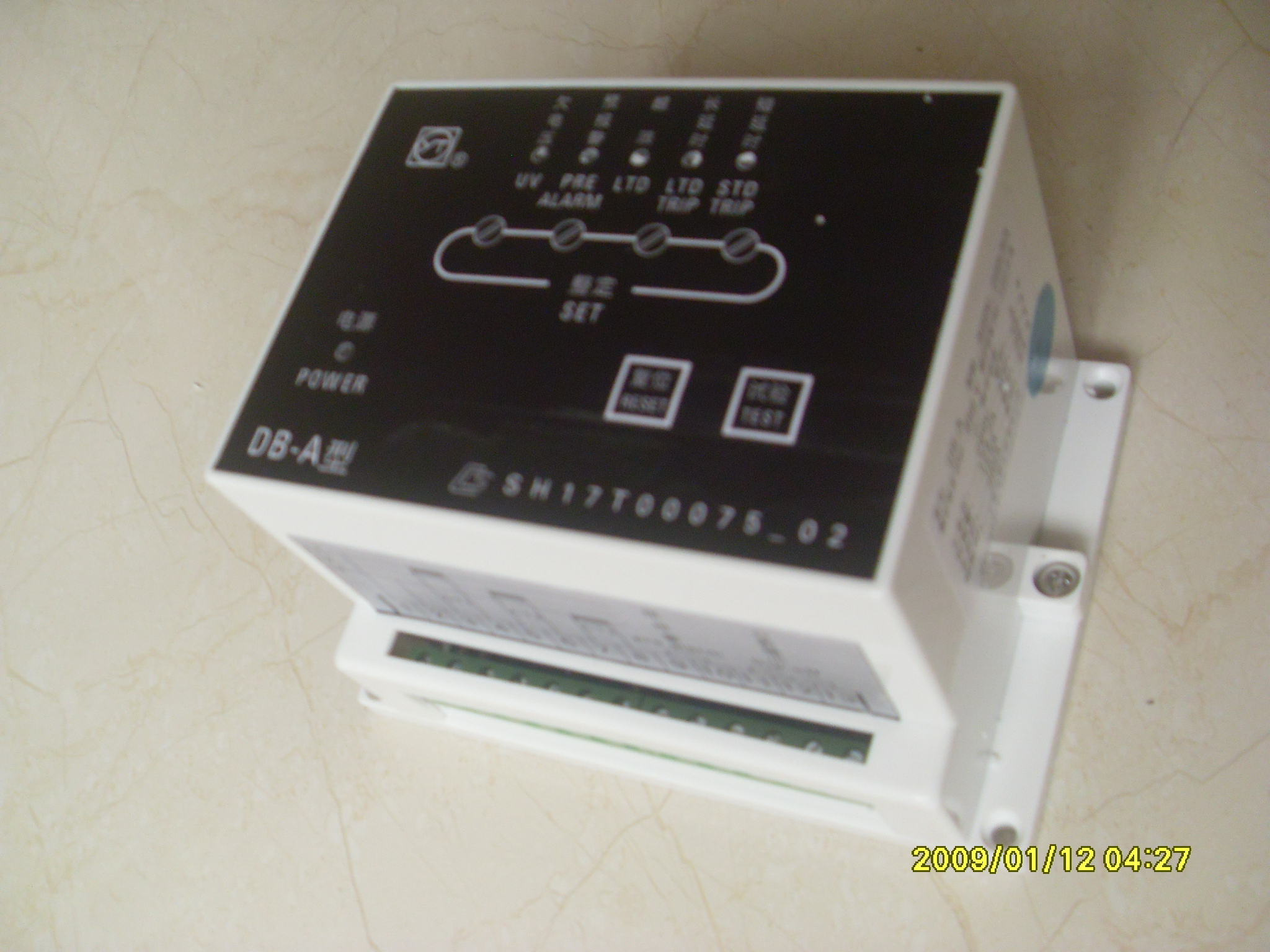

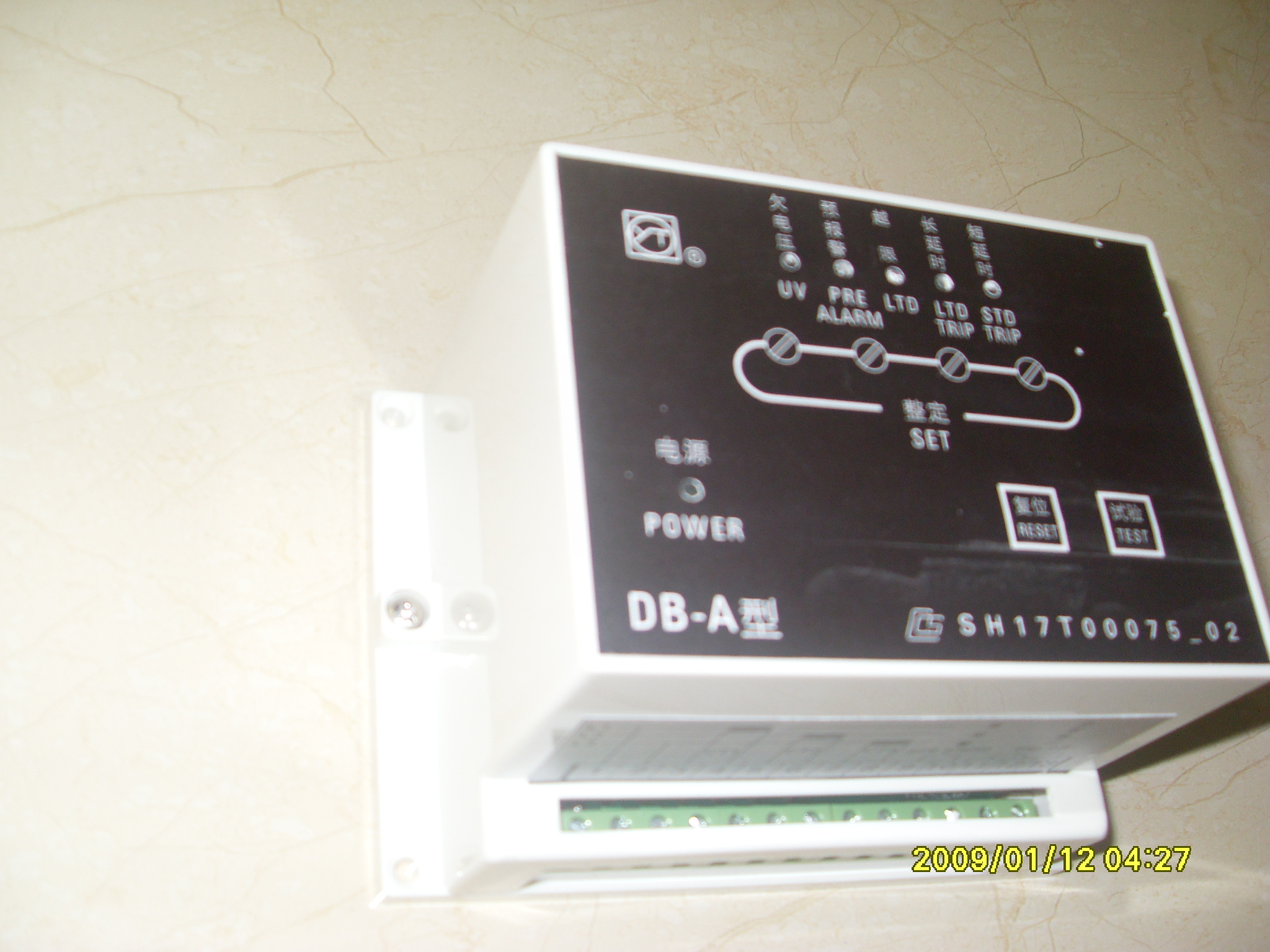

多功能保護裝置DB-A

技術性能： 1．在電網電壓變化為額定電壓的±10%范圍內，頻率變化為額定頻率的 ±5%范圍內，裝置能正常工作。 2．多功能保護裝置電源為： 電壓：AC 100V 50HZ A.C三相功耗 2VA（AC380V訂貨時注明）額定輸入電流為：10A A.B.C三相功耗 3×1VA 3．過載預報警功能：過載5∽10%時（可調），經延時15秒保護裝置動作，裝置本身的報警指示燈亮，并可輸出觸點信號，供外接聲光報警 4．過載長延時保護功能：當發電機電流達125∽135%額定電流時，延時15∽30秒，保護裝置動作，輸出觸點信號，使斷路器分?jǐn)唷? 5．過載短延時保護功能：當發電機電流達200∽250%額定電流時，保護裝置在0.2∽0.6秒內動作，輸出觸點信號，使斷路器分?jǐn)唷? 6．欠電壓保護功能：當發電機端電壓降低至額定電壓的70%以下時，經延時2∽3秒保護裝置動作，輸出觸點信號，使斷路器分?jǐn)唷? 7．多功能保護裝置輸出觸點負載能力： AC 380V 10A（電阻負載） DC 28V 10A（電阻負載） 8．環境條件 環境溫度為0∽+55℃，相對濕度為95%，有船舶運行中產生的沖擊、振動、油霧、鹽霧。 9．外形尺寸及安裝尺寸： 外形尺寸：長×寬×高 150×105×99mm安裝尺寸：長×寬 140×95mm 8．外部接線圖，如圖所示 使用方法： 1．按外接線圖連接無誤，接通電源，“電源”指示燈亮。 2．按下“試驗”按鈕，“欠壓”、“予報警”、“短延時”燈亮，“超限”指示燈閃光計時（閃光頻率1HZ），計時到后“長延時”指示燈亮。 3．按下“復位”按鈕，裝置復位，表示內部功能正常。 4．現場調試時，調節“欠壓”“予報警”“短延時”“長延時”電位器（順時針增加），使分?jǐn)鄤?dòng)作在所需設定值范圍內。 5．每次動作后，裝置對其有記憶功能，復位后裝置恢復正常。 6．產品出廠時，延時時間各設定為：欠壓3秒，予報警15秒，短延時0.6秒，長延時20秒。 用戶有特殊要求時，訂貨時可說明。 欲改變上述各延時時間可將面板取下，將相應時間位置的小開關向上撥動即可，如圖示：
