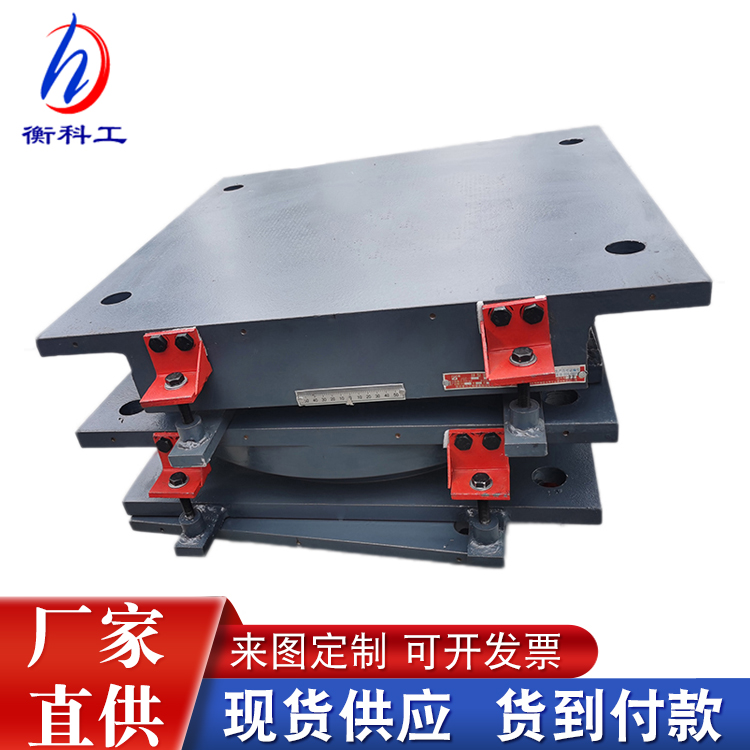

GQZ球型支座是依據中華人民共和國交通行業標準《球形支座技術條件（GB/T17955-2009）及建筑抗震設計規范（Gb50011-2001）鋼結構設計規范（Gb50017-2003），經詳細的靜力學、動力學分析研制而成的新型抗震減震鋼支座?？拐饻p震支座結構更加合理，性能更加可靠，使用壽命更長。 GQZ球型支座分為四個類型：GKQZ型鋼結構抗震鋼球支座、GJQZ型鋼結構減震鋼球支座、GKGZ型鋼結構抗震球型鋼支座、GJGZ型鋼結構減震球型鋼支座。 GQZ球型支座包括固定支座（代碼為GD）、單向支座（代號為DX）、雙向支座（代號為SX）三種型式，22個等級，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。該系列支座采用彈性減震元件，當水平力大到一定程度后，減震彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減震措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統一性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減震作用。 GQZ球型支座技術參數 1、支座豎向承載力分為300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四個級別 2、支座的抗水平力為豎向承載力的20% 3、支座抗豎向拉力：GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%；GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30% 4、支座設計轉角為0.08rad（可根據用戶要求另行設計） 5、支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm； 6、支座滑動摩擦系數μ≤0.03（-25℃-+60℃）； 7、支座轉動摩擦系數μ=0.05-0.1（GKQZ型、GJQZ型）μ≤0.03（GKGZ型、GJGZ型）
