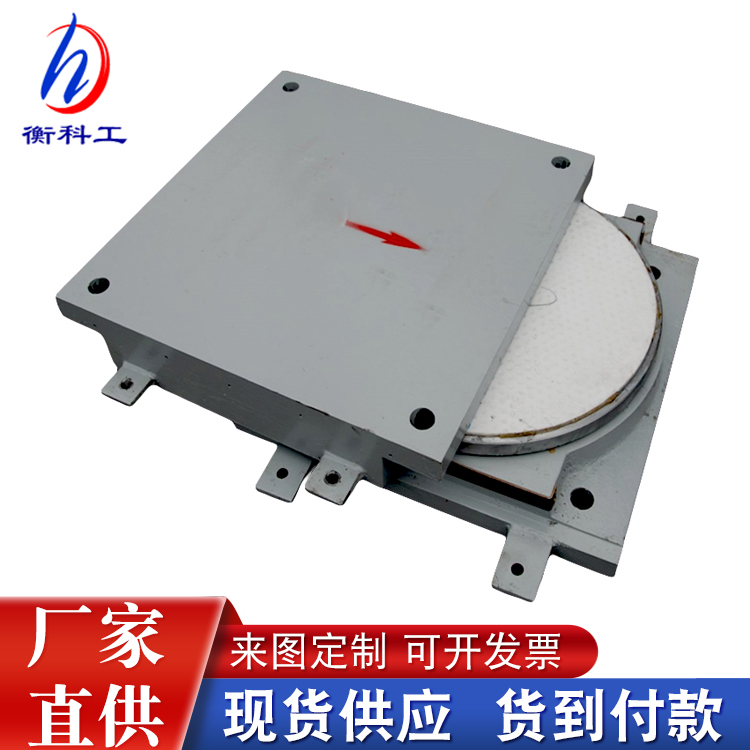

TGQZ彈性鋼球支座 抗震型減隔震鋼結構連廊 網涵架 桁 滑動鉸支座

TGQZ彈性鋼球支座傳力可靠，轉動靈活，它不但具備盆式橡膠支座承載能力大，容許支座位移大等特點，而且能更好地適應支座大轉角的需要，與盆式支座相比具有下列優點：1．球形鋼支座通過球面?zhèn)髁?，不出現力的縮頸現象，作用在混凝土上的反力比較均勻。

TGQZ彈性鋼球支座產品簡介

按性能可分為：固定支座，僅具有豎向轉動性能，代號為GD。

                   單向活動支座，具有豎向轉動和單一方向的滑移性能，代號為DX。

                   雙向活動支座，具有豎向轉動和縱向與橫向滑移性能，代號為SX。

適用溫度范圍及磨擦系數：常溫型支座適用于-25℃~+60℃，設計磨擦系數最小取值?=0.03

             耐寒型支座適用于-40℃~+60℃,設計磨擦系數最小取值?=0.06

如客戶選用耐寒型支座在簽訂協議時需注明。

二、1、豎向承載力：支座按承載力的大小分為31級，支座設計承載力允許超載10%。

2、 水平承載力：固定支座水平各方向和單向活動支座非滑移方向的水平承載力，可承受支座設計承載力的20%。

3、 支座允許轉角0.02rad.

三、減震原理：主要是當支座水平力大于支座設計豎向承載力的20%后，消能板開始滑移，起到道隔震效果，然后阻壓圈發揮第二道阻尼效果，支座起到抗震作用，當?shù)卣饹_擊波超過一定極，該支座的剛性抗震起到第三道抗震效果。
