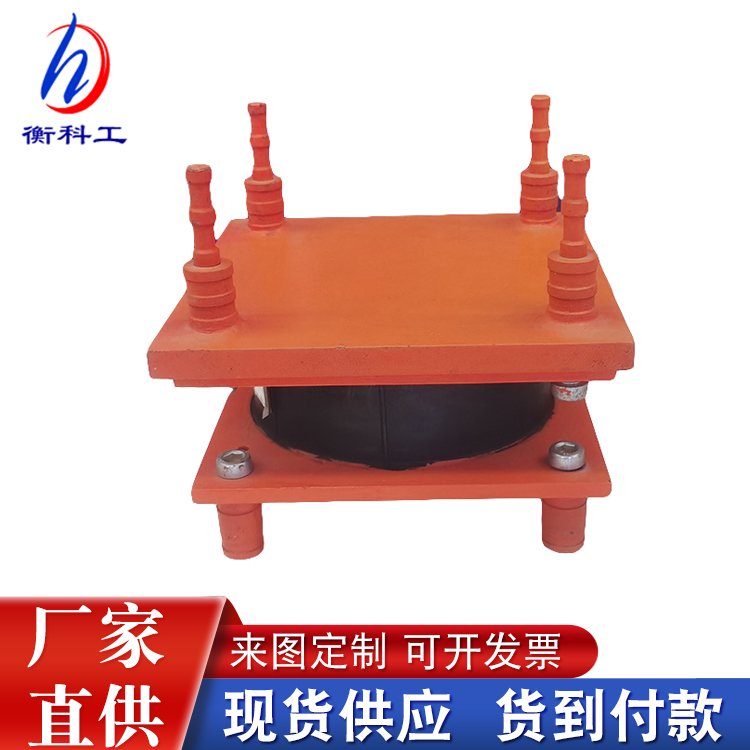

QPZ盆式橡膠支座

QPZ公路橋梁盆式橡膠支座它采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的支座。根據TPZ系列盆式橡膠支座的使用經驗，研究和設計而成的一種中間導槽式單向活動橡膠支座產品。由于TPZ、GPZ等系列橡膠支座均為兩側導槽式活動橡膠支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動?？梢员苊鈧?cè)向約束力

QPZ 系列盆式橡膠支座構造特點：

1 . 1 、活動支座不銹鋼板和聚四氟乙烯板采用硅脂潤滑，可圈氏摩擦阻力。
1 . 2 、縱向活動支座采用中間導向措施，能適應梁體旁彎變形的需要。
1 . 3 ，縱向活動支座中間導向，與目前國內普遍采用的槽形上支座板相比，不但減少了重量，且減少了鑄鋼件數量。
1 . 4 、支座設置防塵圍板，減少灰塵侵人。

QPZ系列盆式支座按其性能分類：

2 . 1 、多向活動支座（DX ）具有豎向轉動和縱向與橫向滑移性能。
2 . 2 、縱向活動支座（ZX ）具有豎向轉動和縱向滑移性能。
2 . 3 、固定支座（GD ）具有豎向轉動性能。
