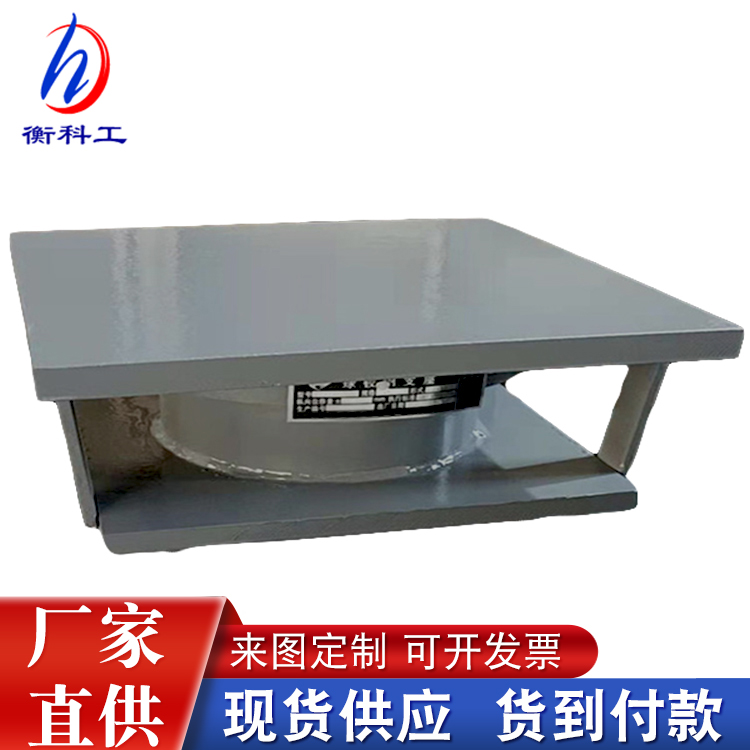

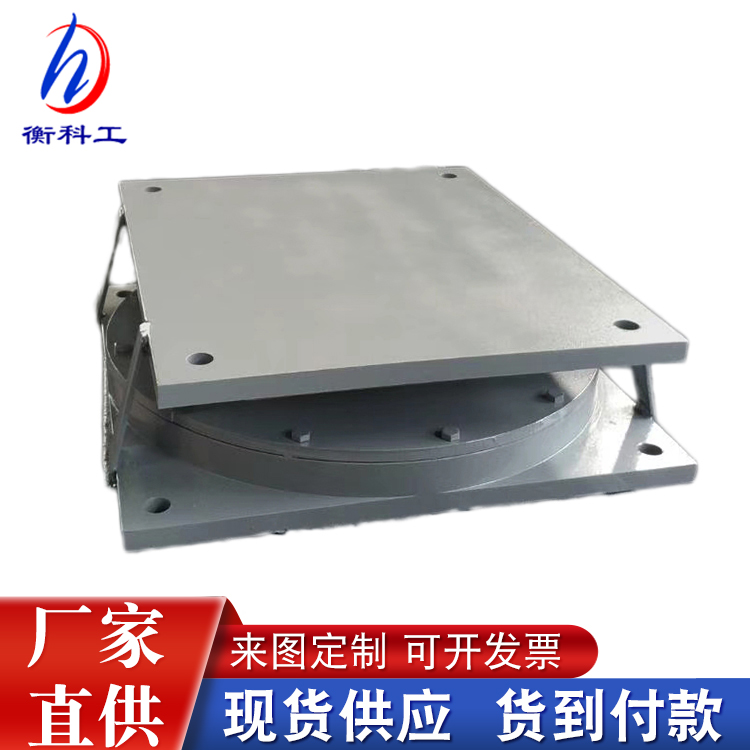

GPZ(Ⅲ）盆式橡膠支座 單雙向滑動支座 公路橋梁抗震球形固定支座

盆式橡膠支座的結構原理及安裝方法
一、盆式橡膠支座的結構原理盆式橡膠支座的結構原理是安置于密封鋼盆中的橡膠塊，在三向受力的情況下，而產生的反力，承受橋梁的垂直荷載，同時，利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯的自由滑移，完成橋梁上部構造的水平位移。本系列產品具有結構合理，承載能力大，變形小，水平位移量大，轉動靈活，并有良好的緩沖性能，是建筑連續式橋梁的支座，且具有重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。

二分類介紹

常用GPZ(2009)、GPZ(09T)、GPZ、GPZ（Ⅱ）、GPZ(II)、GPZ(KZ)三大類。

GPZ(2009)系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。GPZ(2009)標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載力的10%?？拐鹦椭ё匠休d力不小于支座堅向承載力的20%。支座轉動角度不小于0.02rad.加5201硅脂潤滑后，常溫型活動支座設計摩阻系數小取0.03.;加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數小取0.06。
