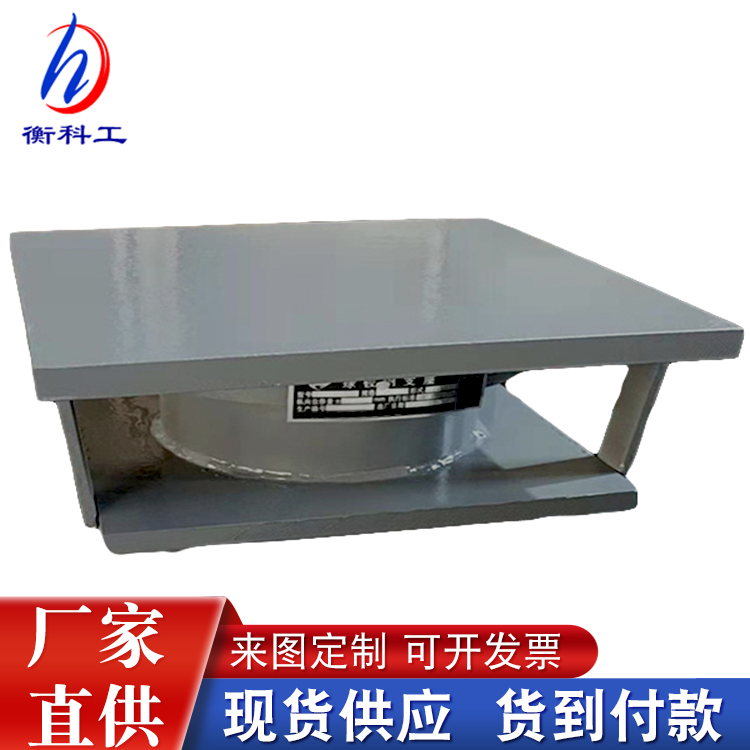

JPZ抗震型盆式橡膠支座 DX單 雙向滑動 支座 固定GD盆式支座 公路

技術參數：

支座轉角：支座轉角不小于±0.02rad

支座設計承載力：0.4MN-60MN分33個等級

水平承載力：固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三級：

JPZ(Ⅰ)型（普通型）——設計水平承載力為支座豎向承載力的10%；

JPZ(Ⅱ)型（抗震型）——設計水平承載力為支座豎向承載力的15%；

JPZ(Ⅲ)型（抗震型）——設計水平承載力為支座豎向承載力的22.5%

設計位移：單向活動型支座活動方向橫向放置時橫橋向的位移量和雙向活動型支座橫橋向的位移量為±50mm；

單向活動型支座的活動方向和雙向活動型支座的順橋向位移量分為±50mm，±100mm，±150mm，±200mm，±250mm；

JPZ盆式橡膠支座的結構構造及工作原理

JPZ盆式橡膠支座由鋼和橡膠結構，在盆內底板擱置一塊受壓的橡膠板，密封于鋼盆中的橡膠在周圍的給壓力中開釋反作用力，可蒙受垂直壓力。其橡膠自己具備的彈性能夠滿意橋梁的遷移轉變，同時應用JPZ盆式橡膠支座鋼板的自在滑動，實現橋梁上部的水平位移。盆式橡膠支座的受力水平高，水平位移跨度大，運動機動，能夠滿意大跨度橋梁的構筑，其承載才能同樣平常為800kN～60000kN。

JPZ盆式橡膠支座工作原理：

JPZ盆式橡膠支座應用被關閉在鋼制盆腔里的橡膠塊在三項受力狀況下具備流體的體積不可壓縮性的特點，將橋梁上部布局的荷載可靠的通報到墩臺上，并實現橋梁梁端的遷移轉變；同時寄托聚四氟乙烯板與不銹鋼板之間的自在滑移，來順應橋梁上部布局因為氣溫變更、混凝土徐變壓縮等身分惹起的水平位移，從而包管橋梁的應用平安。
