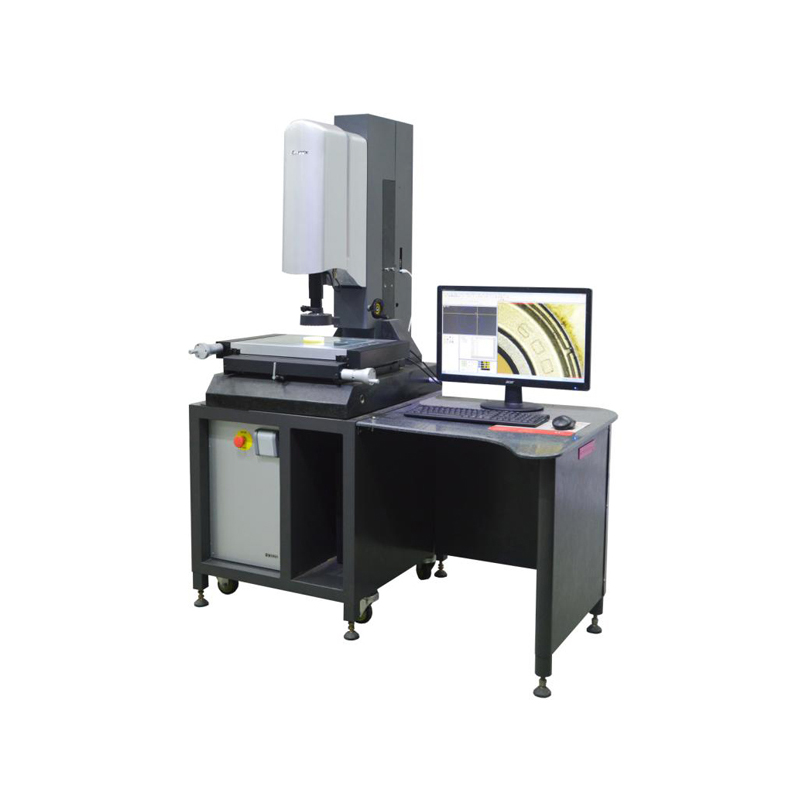

寧波全自動影像儀 ATM-3020

寧波全自動影像儀 ATM-3020簡介： 寧波全自動影像儀 ATM-3020由寧波森泉科技有限公司：www.sqkej.com?現貨銷售，基于機器視覺的自動邊緣提取、自動理匹、自動對焦、測量合成、影像合成準確控制下的自動對焦過程，可以滿足清晰造影下輔助測高需要(亦可加入觸點測頭完成坐標測高)。它支持空間坐標旋轉的軟件性能，可在工件隨意放置的情況下進行批量測量，亦可使用夾具進行大批量掃描測量與SPC結果分類。 軟件特點 (a)、基本功能： ●笛卡爾坐標/極坐標轉換 ●相對/工作坐標轉換 ●公/英制轉換 ●度/度分秒轉換 ●點/點群　 ●兩點/多點求線 ●三點/多點求圓及弧　●Bspline線 ●兩點間的距離　 ●兩線間的平均距離 ●點線間的距離　 ●兩圓心距離 ●圓線距離　 ●兩線間的夾角及交點 (b)、特殊功能 1. 全電腦程式控制光源。上光源為四相燈，下光源為直光源，增加機器適應性能；并具有光度指示功能，指導用戶，減少人為帶來的不確定因素。 2.量測工件無需調節擺正，軟件提供座標平移、旋轉、擺正。 3.標注功能可讓用戶直接在影像及幾何區標注/移動尺寸。 4.幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。 5.可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。 6.利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。 7. 量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。 8. 測量數據化輸出，轉成WORD (.doc) 、EXCEL (.xls)。 9.操作方便的自學習教導式編程軟件，程序可重復執行 10.SPC功能，直接輸出管制圖，轉成EXCEL 11.機械圖形直接輸出.dxf格式，與AutoCAD、Pro/e等其它軟件無縫聯接。 12.程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。 13.提供平面內直線度、圓度、角度分析，進行有效之品質檢驗 14.機臺精度補償，提高量測精度。 15. ATM-4030T型全自動影像測量?jī)x的軟件具學習功能，用戶只須以手動方式將工件測量一次，整個測量過程便會記錄下來，作為以后重復自動測量之用。用戶不需編寫任何程式，操作過程簡單容易. 16.重新測量功能：該功能可對已測量過的元素，重新改變測量方法,燈光,倍率等，然后會刷新測量數據，并且與其相關的元素?cái)?shù)據也會刷新(如：兩線構造距離，如果其中一條線重新測量了，那么距離元素?cái)?shù)據也會重新刷新)。 17.修改編輯及查看尋邊狀況：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況.
