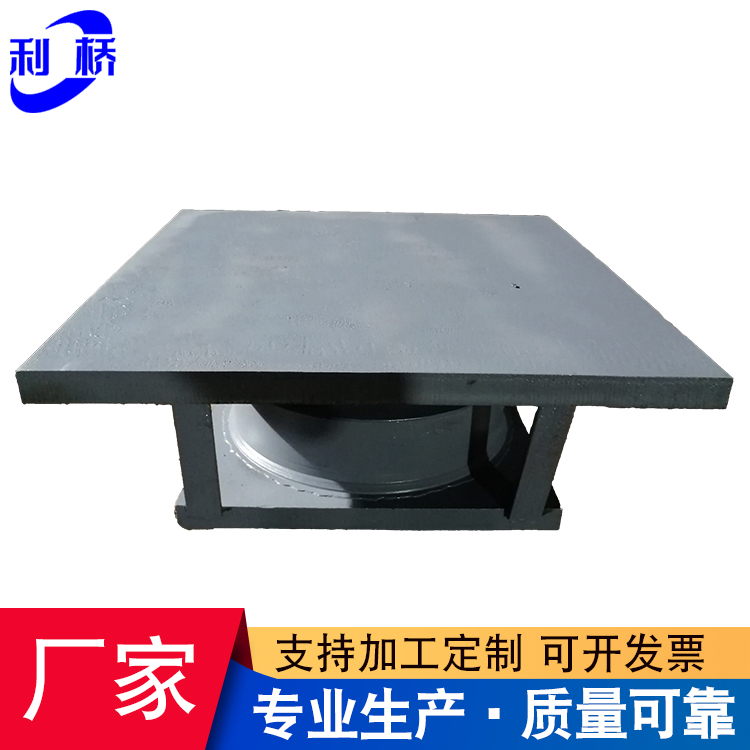

ZTQZ球形球面轉動支座 橋梁抗震球鉸 城市輕軌滑動拉壓隔震型支座

ZTQZ系列球面轉動支座按功能開發了常規型、拉壓型、抗震型以及它們的組合型：常規型球面轉動支座代號ZTQZ，用于常規橋梁；拉壓型球面轉動支座代號ZTQZ（LY），主要用于可能產生負反力的曲線橋梁；抗震型球面轉動支座代號ZTQZ（KZ），用于有抗震要求的橋梁，主要功能是隔震和消耗地震能量，減輕地震對橋梁的破壞。

球型支座以其優良的性能必將在橋梁工程中得以廣泛應用，但不難看出現有球型支座在一些方面依然有待改進，比如重量較大、造價較高和與橋梁結構受力的匹配協調性尚不完善。

ZTQZ系列球面轉動支座（ZTQZ）參照現有各種支座（弧形支座、搖軸支座、輥軸支座、板式橡膠支座、四氟板式橡膠支座、盆式橡膠支座和球型支座）的優點設計而成的一種球型支座。

球形支座傳力可靠，轉動靈活，它不但具備盆式橡膠支座承載能力大的特點，而且轉動阻力小，能更好地適應橋梁大轉角的需要，因而在我國橋梁工程中得到廣泛應用。該產品適用于高速公路橋梁、城市輕軌橋梁等領域。現有國內的典型球型固定支座傳遞橋梁上部結構水平力的路線是：梁→上支座板→下擺→橋墩，上支座板與下擺之間通過直接接觸傳遞水平力。然而，為了適應橋梁上部結構的轉動變形，上支座板與下擺之間必須有一定的間隙，水平力發生時，固定支座將發生小量水平位移，使得固定支座出現短暫不固定的情況；如果上支座板與下擺已經接觸，則會影響上部結構的轉動變形。因此，現有國內的典型球型固定支座傳遞橋梁上部結構水平力和適應橋梁上部結構的轉動變形方面是不太完善的。
