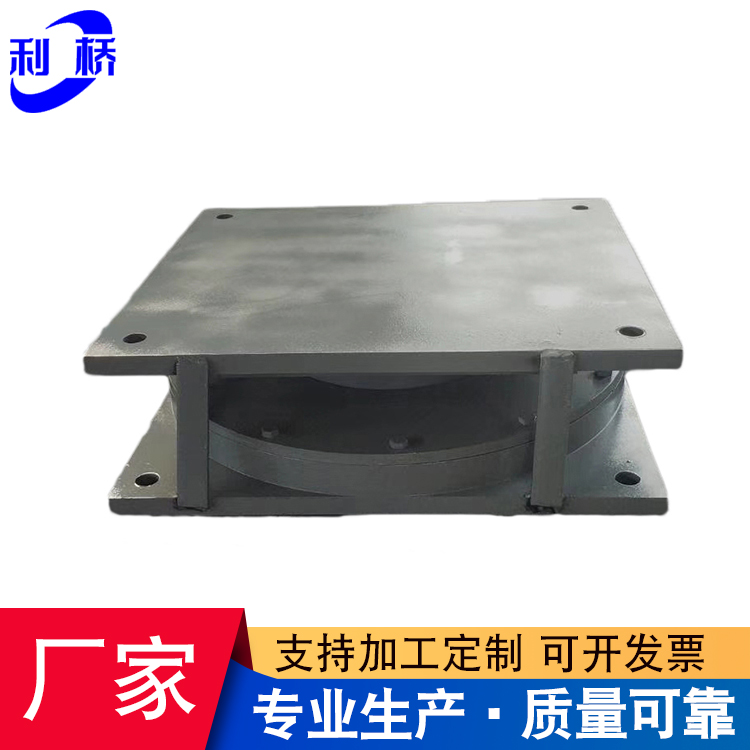

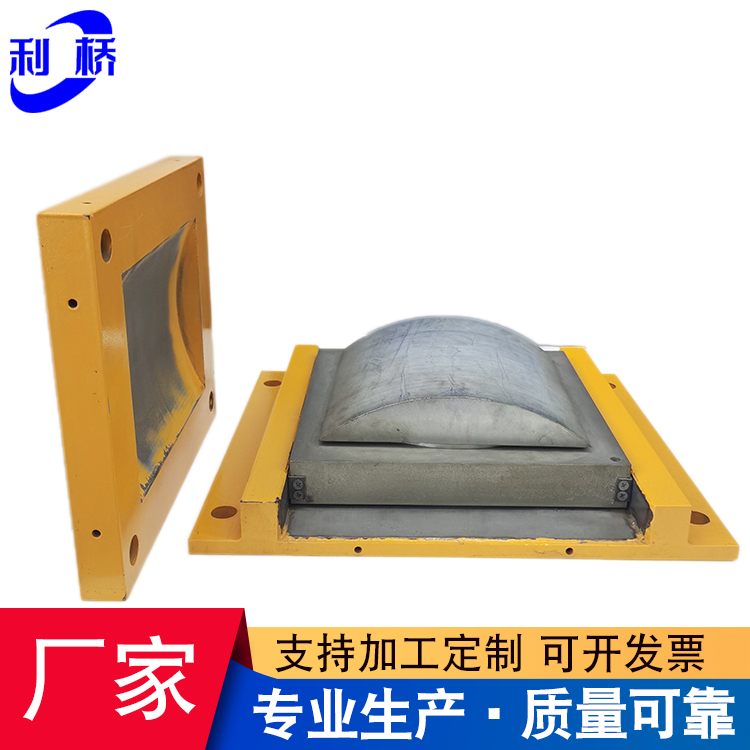

JZQZ摩擦擺式球型減隔震支座 簡支梁 鐵路 橋梁 球鋼盆式橡膠支座

JZQZ摩擦擺式球型減隔震支座，在未發生地震時的作用與功能是與普通球型支座完全一致的，一旦地震發生時，橋梁所能承受的水平力大于剪力螺栓的剪斷力時，剪力螺栓被剪斷，限位裝置被打開，支座通過圓弧面之間的滑動延長了結構的震動周期，將梁體與墩臺有效的隔離開來，使得大部分的地震能量無法從地下墩臺傳遞到梁體上來。

摩擦擺球型支座利用弧面的設計延長結構的振動周期，較大幅度減少因為結構地震引起的放大的效應，通過支座的圓弧面之間的摩擦來消耗地震能量，減少地震能量的輸入。特有的圓弧面滑動可以自動復位，限制隔震支座的位移，地震之后可以恢復原位。

摩擦擺支座的正常摩擦系數為不大于0.03，減隔震摩擦系數不大于0.05，溫度為-40℃-60℃，剪力螺栓需要按照客戶要求在豎向承載力的5%-15%范圍內進行設計，如果未經注明則按照豎向承載力的10%進行設計。
