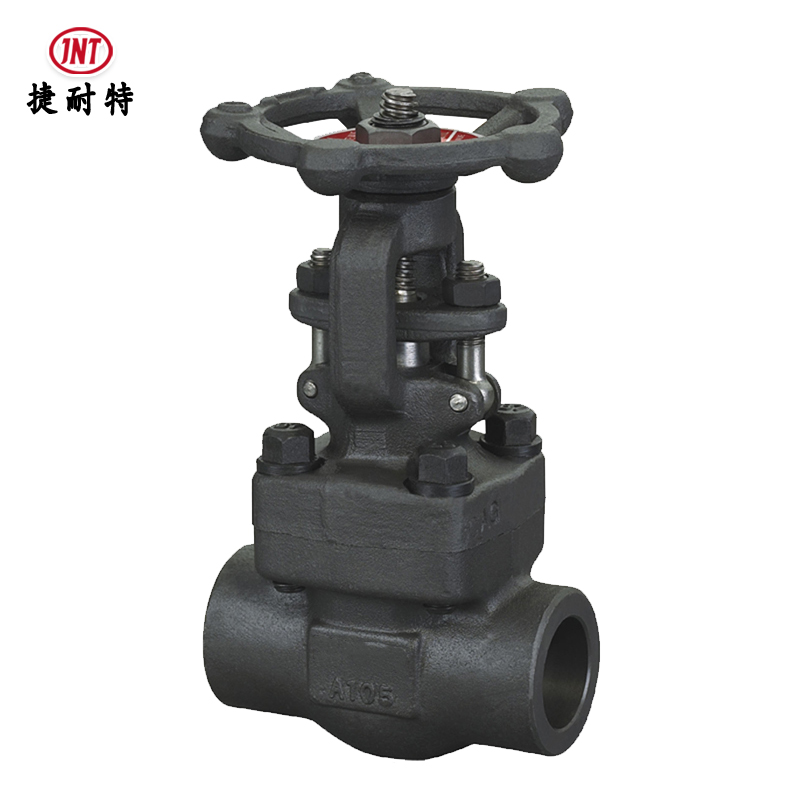

捷耐特鍛鋼閘閥Z11H-16~160閥門生產廠家

[閘閥

鍛鋼閘閥

閥門廠家

捷耐特

鍛鋼閥門]

西安市捷耐特鍛鋼閘閥廠家

價格： 電議

物流： 暫無物流地址| 賣家支付運費

可銷售總量： 0件

手機： 17391987427 郵箱： jntfmjt@163.com

傳真： 尚未完善 地址： 陜西西安市

在線詢盤聯系廠家：17391987427 029-86560288

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[閘閥鍛鋼閘閥閥門廠家捷耐特鍛鋼閥門]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（捷耐特鍛鋼閘閥Z11H-16~160閥門生產廠家）

品牌： 桂龍
型號： Z11H
連接形式： 法蘭
主體材料： 合金鋼
公稱通徑： DN10~DN50
適用介質： 水
材質： 合金鋼
密封形式： 硬密封型
標準： 國標
外形： 中型
流動方向： 其他
驅動方式： 手動
零部件及配件： 配件
用途： 截止
壓力環境： 高壓
工作溫度： 低溫
類型(通道位置)： 二通式

產品型號:Z11H-16～160

產品概述：

鍛鋼閘閥有三種閥蓋設計形式。種是螺栓連接閥蓋(BB)，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304夾柔性石墨制造)密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接閥蓋(WB)，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。第三種是壓力自緊式閥蓋(PS)，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

工作原理：

鍛鋼閥門適用于公稱壓力為1.6、2.5、4.0、6.4、10.0、16.0MPa，公稱通徑為10~50mm的中高溫、中高壓閥門。適用介質為水、氮?dú)浠旌蠚怏w、尿素以及液等。閥桿與閥桿螺母為梯形螺紋傳動，螺紋符合GB/T5796的規定。閥桿頭部設計有錐形的上密封面，當閥門全開時閥蓋的上密封座嚴密吻合，無外泄漏。閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛)，閥體法蘭也可采用焊接形式。閥體與閥座的連接形式有法蘭連接、焊接。在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成，堆焊層厚度大于等于2mm。對于公稱壓力大于15.0 MPa的鍛鋼閘閥采用壓力自緊式密封結構，填料箱及閘板均采用整體鍛造加工，保證受壓強度。

技術參數：

公稱通經	DN10-DN50
公稱壓力	1.6-16MPa
適用溫度	-29～425℃
適用介質	水、蒸汽、油品
閥體材料	A105

產品特點：

（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

（2）啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方向相垂直。

（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。

（4）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

（5）結構長度(系殼體兩連接端面之間的距離)較小。

（6）密封面易磨損，影響使用。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用。

（7）形體簡單 , 結構長度短，適用廣。

主要零件及材質：

序號	零件名稱	材質
1	閥體/閥蓋	A105
2	閘板	1Cr13
3	密封圈	1Cr13+HF
4	閥桿	1Cr13
5	填料	柔性石墨
6	墊片	18-8/柔性石墨
7	螺栓	35/35CrMo
