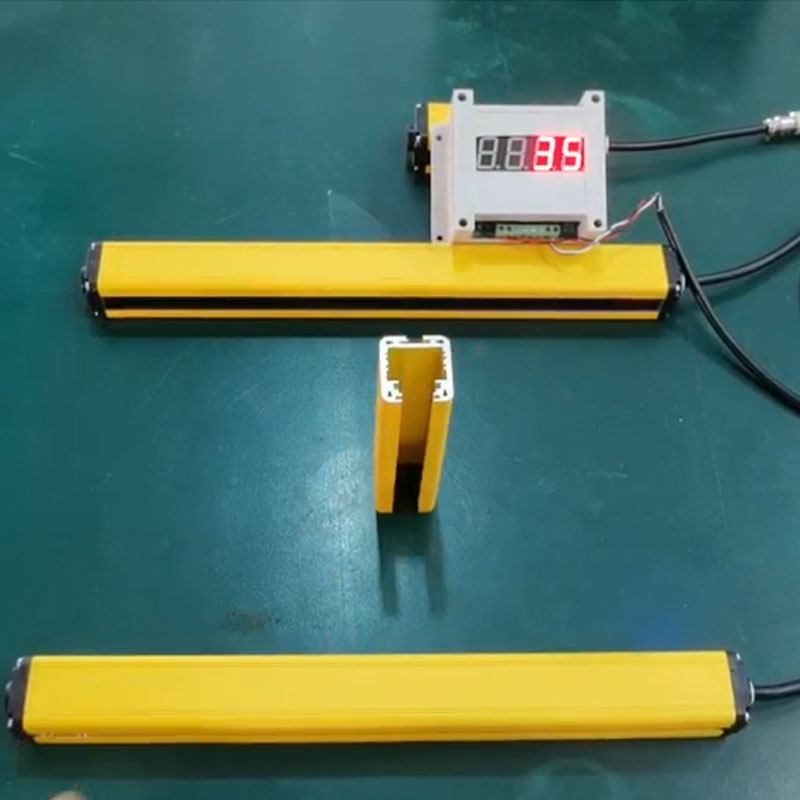

測量光幕測形狀輪廓 外形尺寸測量光幕傳感器

隨著對產品要求越來越高，在一些精密儀器的設備生產上，有些需要知道具體的產品尺寸輪廓信息，我們會用到紅外線的測量光幕。通常測量光幕一般是用2套或3套測量光幕來得出被測物體的尺寸輪廓信息。當然因為紅外線測量光幕采用紅外對射的原理，主要是用來測規則的物體，通過測量得出的長寬高的尺寸和動態圖光點狀態輪廓圖。

【紅外線測量光幕】原理

    紅外線測量光幕使用同步掃描來識別被擋通道。首先一個發光器通道發出光脈沖而對應的受光器同時來尋找該脈沖，當找到后即完成一個通道的掃描，接著轉向下一個通道，直到所有的掃描都完成。當一個周期掃描完成后，系統記錄哪些通道通光，哪些通道被遮擋，根據系統定義輸出一個信號，該信號可以是模擬量信號、開關量信號、也可以是RS485通訊信號。

     輸出方式：1#模擬量輸出；2#開關量輸出；3#RS485通訊輸出；

     光軸間距：1. 25mm.2.5mm.5mm.10mm.20mm.40mm.80mm.（可以定做）

     檢測的距離：0-10000mm（可以定做）

     光幕的高度：70-2880mm（可以定做）

     測量及檢測方式的確定：根據物體尺寸、形狀，可以確定不同的測量方式。

也可以通過實時測量的數據來判斷產品是否合格，像輪胎檢測，管子檢測，五金配件檢測等應用，來判斷大小尺寸是否符合要求。PTM測量光幕的優勢在于測量精度高，價格適中，被應用的越來越廣。

噴涂測量光幕就是比較典型的一個應用：在自動噴房系統運轉過程中，需要對工件外觀進行噴漆，這個時候就要用到測量噴涂光幕，測量光幕是通過掃描的方式，將物體的外形尺寸及形狀測量出來，也就是根據擋光的數量，來形成物體外形尺寸，然后將得到的數據傳輸給噴涂控制系統，噴涂控制系統經過軟件設定，同時輸出一個信號給噴涂機器手進行工件外形噴漆；當一個工件噴涂完成后，系統將給予下一個控制信號進行下一個工件的噴涂。

當了解了紅外線測量光幕的原理之后，那么對于一些產品需要知道其尺寸輪廓外形的信息，例如車輛的外形尺寸，輪胎內外徑，板材切割，無損檢測等就可以通過紅外線測量光幕來進行測量，PTM測量光幕的檢測精度低至1.25mm,響應時間快，低至100μs*光點數量。更多應用案例及應用可以聯系深圳品拓陳經理交流了解更多。
