品拓紅外線高精度測量光幕傳感器廠家 測量尺寸體積長寬高 紅外線測量光幕

【PTM系列測量光幕】工作原理

測量光幕是由和接收器通電后，發出的紅外光直射到接收器形成光幕系統，目標物體放置（或運行）在形成的光幕系統里，將會阻擋一部分紅外光線使其對應接收器不能接收到相對應的接收器件。測量光幕使用同步掃描來識別被擋光線，首先一個通道發出光脈沖而對應的接收器同時來尋找該對應的脈沖，當找到后即完成一個通到的掃描，接著轉向下一個通道直到所有的通道掃描完成即為一個掃描周期，而這個周期中記錄著哪束通光，哪束光被遮擋，根據系統輸出一個信號。

【PTM系列測量光幕】組成

PTM系列測量光幕主要由和接收器組成，通過兩條電纜線連接和接收器。

【PTM系列測量光幕】參數

• 光軸間距：1.25mm, 2.5mm, 5mm, 10mm, 20mm, 40mm, 60mm, 80mm(可訂制)
• 測量高度：80mm-3500mm;
• 工作電源：24VDC ；
• 功耗：<15W；
• 適用溫度： -10oC ～50oC；環境濕度：RH≤ 85%（20 oC）； .
• 響應時間：<20ms；
• 絕緣電阻：>100MΩ；
• 介電強度：AC1500V/60s；
• 抗光干擾：10000Lux(入射角≥ 5 °；
• 測量距離：測量的距離主要取決于光軸間距的大?。?/span>
•


PTM測量光幕傳感器的特點：

◆通過CE認證，安全防護4級

◆規格型號齊全，安裝方便，接線簡單

◆完善的自檢功能

◆抗電磁、光干擾能力強

◆抗振性強，防水、防塵性能優越

◆具有工作狀態、接線、故障指示及輔助對光功能

◆具有安全監控的雙路PNP輸出/雙路NPN輸出

◆可選擇2、3級級聯光幕提供多面測量

◆具備EDM、輔助輸出功能

◆外部測試、手動復位功能(可選)

◆固定、浮動功能(可選)

◆可使用手持設備或上位機軟件進行配置(可選)

【測量光幕】應用案例

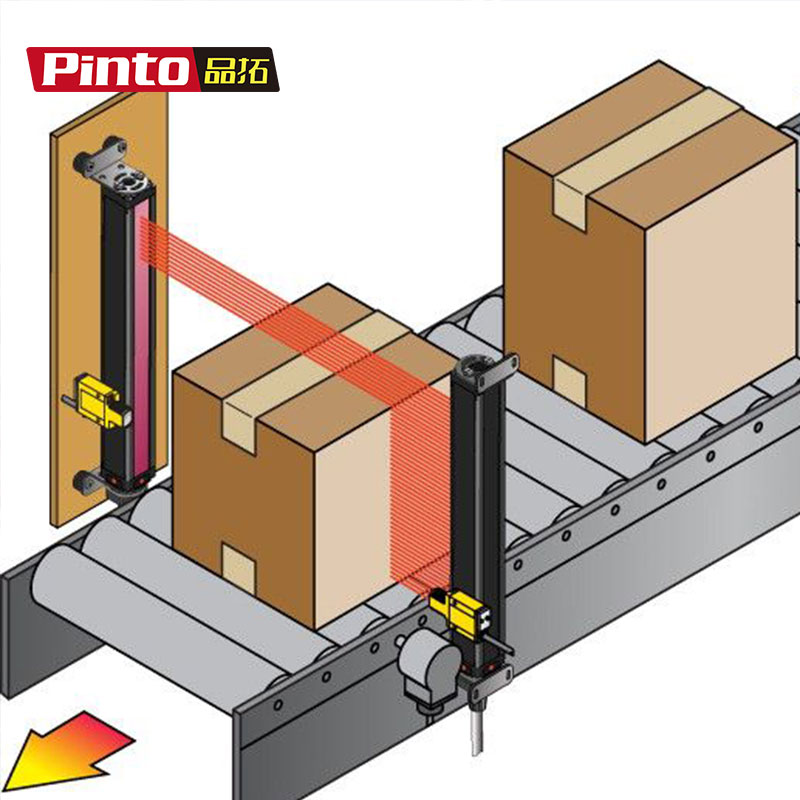

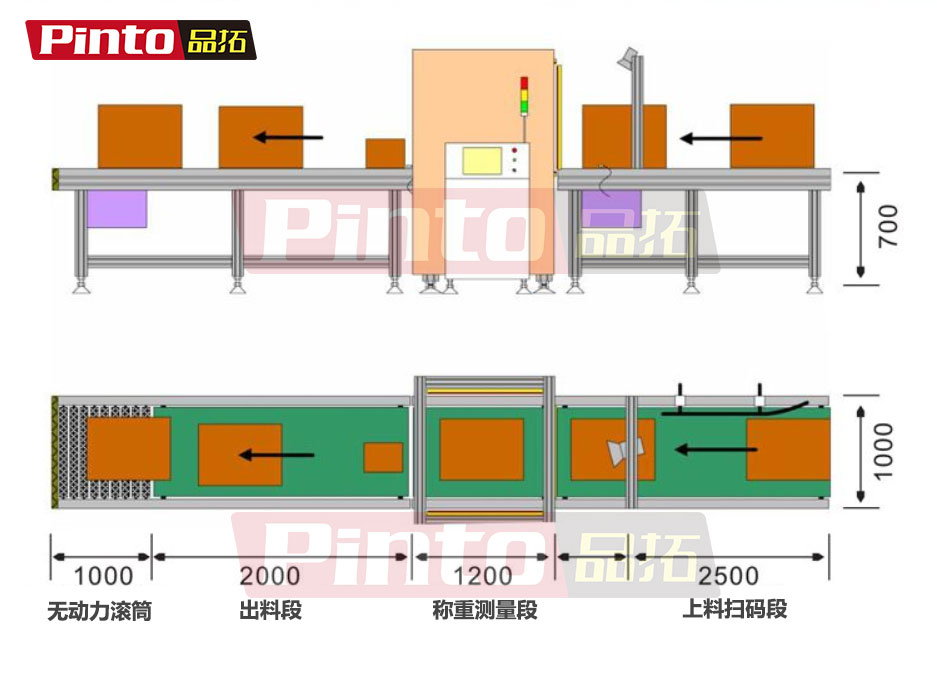

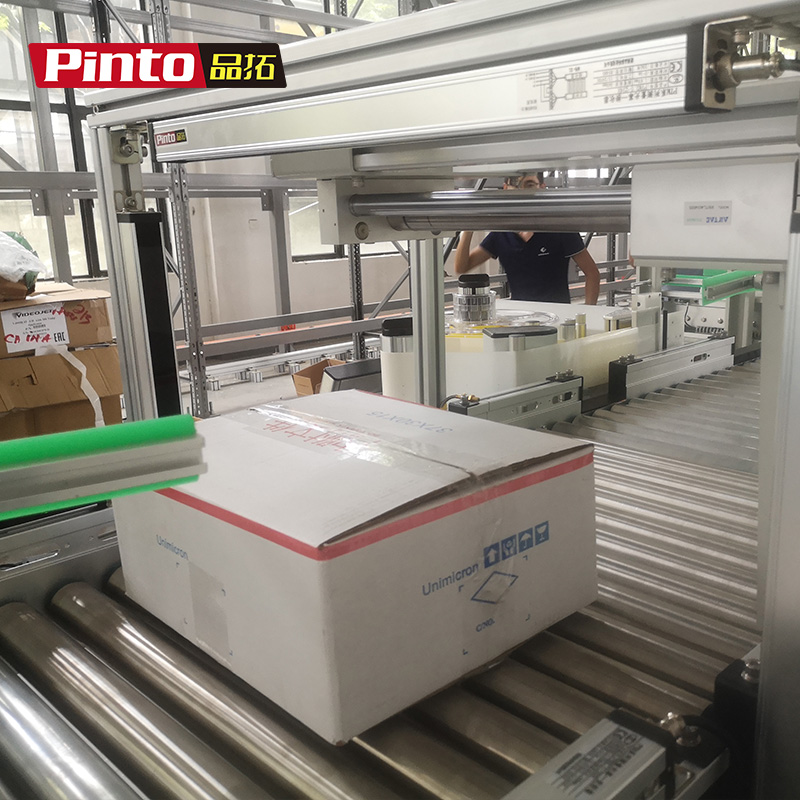

尺寸測量：使用三套光幕分別測量物體的高度、長度和高度，并且將數據發送到后臺程序來計算物體的體積，主要應用在快遞、物流分揀行業。輪胎分類檢測：通過采用兩套光幕來測量輪胎的內外直徑傳送到后臺，根據規格標準來判斷輪胎輸送到相對應的輸送帶上。

孔洞檢測：檢測高速運行帶材上沖孔的大小，孔洞的數量，孔洞缺少，判斷孔洞是否合格。追蹤孔洞的位置。

噴涂控制：通過紅外光的掃描得到目標物體的輪廓信息，傳送給自動噴涂設備來控制需要噴涂的位置。

關于PINTO：

      品拓科技有限公司是專業生產測量光幕的廠家，引進國外技術，結合國內現有的光幕及控制系統，采用三星等進口元器件生產，全程質量監控管理，歷經數載生產鉆研，成為國產測量光幕領域里的品牌。由深圳品拓科技有限公司設計研發的PTM系列安全光幕，其安全性能，防震效果，抗干抗能力得到了大幅提升；因我司產品品質穩定，正逐漸將國外品牌基恩士，邦納，歐姆龍，施克等光幕所取代。深圳品拓科技有限公司是國內少有自主生產研發測量光幕的實力廠家。
