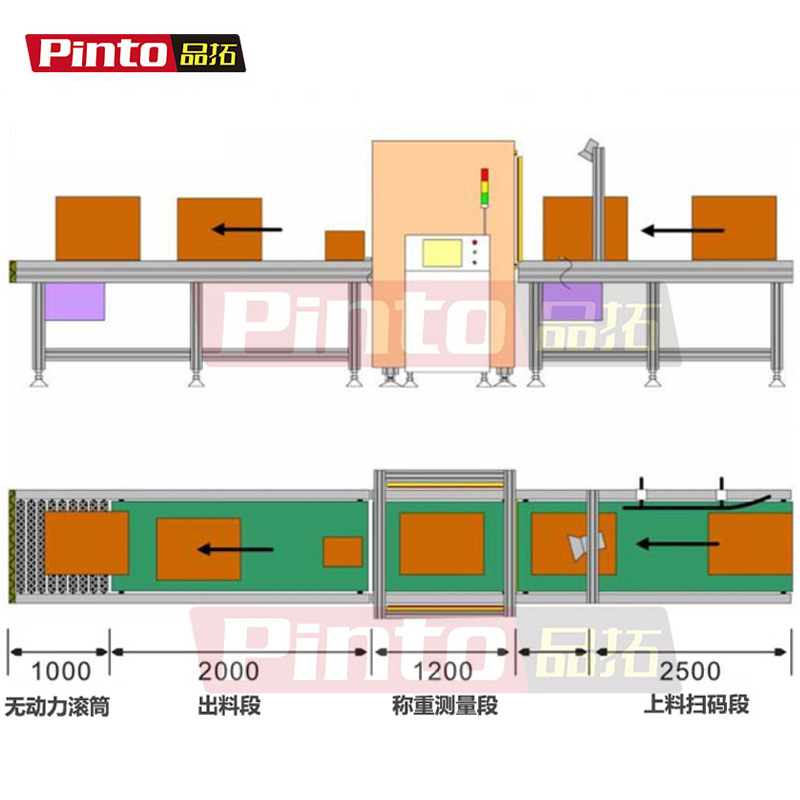

*測量光幕測尺寸 用于尺寸測量，體積測量噴涂檢測等

PTM系列測量光幕

超長檢測距離且易于對準

高分辨率的PTM系列測量光幕具有3.5m的檢測距離，易于對準。用于高精度的檢測和測量

高精度的PTM系列測量光幕適用于高精度的檢測和測量。包括在線檢測、尺寸測量、輪廓檢測、精度糾偏、孔洞檢測、外形檢測、邊緣和中心定位,張力控制,零件計數、在線產品尺寸檢測和以上類似的檢測和測量。每套系統包括一對高分辨率光幕和兩條電纜。

PTM系列測量光幕由和接收器組成，發出的光直射到接收器，形成光幕系統。放置在和接收器之間的目標物體將會阻擋一部分光線使其不能射到相應的接收器器件。PTM系列測量光幕使用同步掃描來識別被擋的通道。首先一個通道發出光脈沖而對應的接收器同時來尋找該脈沖，當找到后即完成一個通道的掃描，接著轉向下一個通道，直到所有的掃描都完成。當一個周期掃描完成后，系統記錄哪些通道通光，哪些通道被遮擋，根據系統定義輸出一個信號，該信號可以是模擬量信號，也可以是開關量信號。

檢測距離：

PTM1.25MM系列：對射距離在0-500mm；

PTM2.5MM系列：對射距離在0-500mm

PTM5MM系列：對射距離在0-1000mm；

PTM10MM系列：對射距離在0-3500mm；

PTM20MM系列：對射距離在0-3500mm或0-10000mm；

PTM40MM系列：對射距離在0-3500mm或0-10000mm；

光束數目：可定制

光幕高度：80mm到3500mm；

光軸間距：1.25mm、2.5mm、 5mm、10mm、 20mm、40mm、80mm七種；

小被測物尺寸：1.25mm、2.5mm、 5mm、10mm、 20mm、40mm、80mm；

工作電源：12/24VDC ；

功耗：<15w；

適用溫度：-10oC ～50oC；環境濕度：RH≤85%（20oC）；

響應時間：<20ms；

絕緣電阻：>100MΩ；

介電強度：AC1500V/60s；

抗光干擾：10000Lux(入射角≥5o)；

開關量輸出：NPN輸出

通過內置（或外置）調整開關或，可以設定遮擋不同數目的光束時，光幕才有信號輸出；

應用于孔洞檢測時，光幕任意一束及以上光束通光時光幕才有信號輸出；

應用于八位二進制輸出，遮擋不同位置的光束時，光幕按照八位二進制方式進行遮擋位置輸出；

模擬量信號輸出：4～20mA、1～5VDC、0～5VDC、0～10VDC，可接上位機或其它數據測量方式

根據不同的物體尺寸、形狀，可以確定不同的測量方式。測量光幕安裝方式主要有三種：基準線測量方式、基準線擴展測量方式、中心線測量方式。
