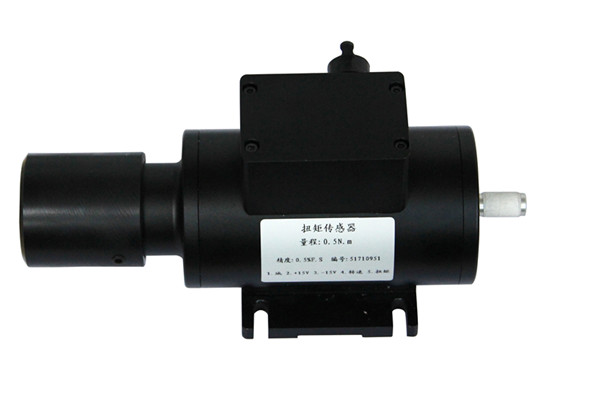

轉速扭矩傳感器 WY-N105-100N.m高速動態長時間旋轉 旋轉扭矩傳感器 旋轉軸式扭矩傳感器

一、WY-N105扭矩傳感器是在標準測扭應變傳感器的基礎上研制開發的專門傳

遞扭矩參數的傳感器。具備以下特點:

1.扭矩測量功能;   2.能源及信號非接觸傳遞功能,      3.輸出信號數字化功能.

4.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,

5.傳遞信號時與是否旋轉，轉速和轉向無關?？梢赃m應長時間,高轉速運轉。

    6. 精度高，穩定性好；5體積小，重量輕，易于安裝；

    7. 不需反復調零即可連續傳遞正反轉扭矩信號；

    8. 沒有集流環等磨損件，可以高轉速長時間運行；

    9. 抗干擾性強；

    10. 可任意位置,任意方向安裝;

二、WY-N105扭矩傳感器技術指標

1. 量程范圍：5-100Ｎ·m       2.精 度:０.5%Ｆ·Ｓ

3.適用轉速15000轉/分以下.    4.環境溫度：-20℃-５0℃

  5.頻率響應：100 μs           6.自重=1.5Kg

   7.信號插座 : (1)0V. (2)+24V. (3)扭矩地. (4)( 扭矩信號)

　本系列扭矩傳感器由于是變壓器感應供電，可以長期工作,廣泛應用于電機、發電機、減速機、柴油機的扭矩監測。

1. 使用兩組聯軸器，將帶扭矩傳感器安裝在動力源和負載之間。

2.建議用撓性.彈性或萬向節聯 軸器，以保證同心度∠0.1mm  3.動力及負載設備必須固定可靠避免振動。

4.將本扭矩傳感器的基座與設備的基座盡可能采用柔性固定(可以擺動),避免產生彎矩。

三、WY-N105扭矩傳感器信號處理

1.  使用WY-N105系列扭矩儀直接顯示扭矩值;

2.  直接將扭矩信號送給計算機或PLC進行處理；

3.  輸出信號:     零  扭  矩:     10 KHZ

              正向滿量程:     15 KHZ   反向滿量程:5 KHZ

實際輸出依用戶需求，可增加數模轉換模塊，扭矩力值輸出號為4-20mA  12mA±8mA(正反扭矩） 0-10V  ±5  ±10V  或數字通訊 RS485

四、使用注意：

1．  接線必須正確;

2．  ±15V的范圍:不得低于± 14.5V 不得高于± 15.5V ;（加數模轉化模塊可外供電源24V)

3.  信號線輸出不得對地,對電源短路,輸出電流不大于10mA;

4. 屏蔽電纜線的層必須與±15V電源的公共端（電源地）連接。

5． 本傳感器彈性體非常精小，嚴格限制過載，過載范圍≤20%，否則極易損壞。

6． 使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。

威源自動化產品聯系：威先生 18956009107   琪女士 18056860780
