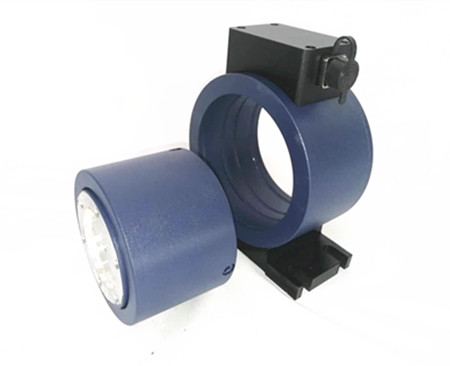

盤式動態扭矩傳感器 WY-NP103系列高頻響長時間工作

一、 WY-NP103盤式扭矩傳感器具備以下特點：

1.扭矩測量功能; 能源及信號非接觸傳遞功能, 輸出信號數字化功能.

2.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,

3.傳遞信號時與是否旋轉，轉速和轉向無關。

4. 靜止外殼和旋轉盤之間無軸承,可以適應長時間,高轉速運轉。

5. 精度高，穩定性好；5體積小，重量輕，易于安裝；

6. 不需反復調零即可連續傳遞正反轉扭矩信號；

7. 沒有集流環等磨損件，可以高轉速長時間運行；

8. 抗干擾性強；9. 可任意位置,任意方向安裝;

二．  WY-NP103盤式扭矩傳感器技術指標

1. 量程范圍：50-500Ｎ·m；     2.精 度:０.5%Ｆ·Ｓ；  3.適用轉速10000轉/分以下.

4.環境溫度：０℃-５0℃         5.頻率響應：100 μs    6.自重約5.2Kg

7.輸出信號: 0-12v方波頻率; 負載電流<10mA.

零扭矩:10KHZ ;  正向滿量程:15KHZ ; 反向滿量程:5KHZ；

實際輸出依用戶需求，可增加數模轉換模塊，扭矩力值輸出號為4-20mA  12mA±8mA(正反扭矩） 0-10V  ±5  ±10V  或數字通訊 RS485

8.信號插座 : (1)0V. (2)+15V. (3)-15V. (4)空 ．(5)扭矩信號.

三．WY-NP103盤式扭矩傳感器安裝

1．WY-N96系列扭矩傳感器由靜止外殼和旋轉盤兩部分組成.

2．將旋轉柱的兩端通過法蘭聯軸器分別與動力或負載聯接.

3．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉柱之間不可接觸!

四．  WY-NP103盤式扭矩傳感器信號處理

1. 使用扭矩儀表直接顯示扭矩值;

2. 直接將扭矩頻率信號送給計算機或PLC進行處理；

3.外接數模轉換模塊可轉換為4—20m A或1—5V........模擬信號.

五．  WY-NP103盤式扭矩傳感器使用注意：

1．  接線必須正確;

2． ±15V的范圍:不得低于± 14.5V 不得高于± 15.5V ;（加數模轉化模塊可外供電源24V)

3.  信號線輸出不得對地,對電源短路,輸出電流不大于10mA;

4  使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。

5 旋轉軸方向請勿嚴禁裝反，和外殼方向標志一一對應，即：正向-正向，

反向對反向；

6  在通電狀態時,不可以將旋轉柱從外殼中退出!電路極易損壞!
