黃河微型水質多參數在線監測站案例

黃河微型水質多參數在線監測站案例

一．產品概述

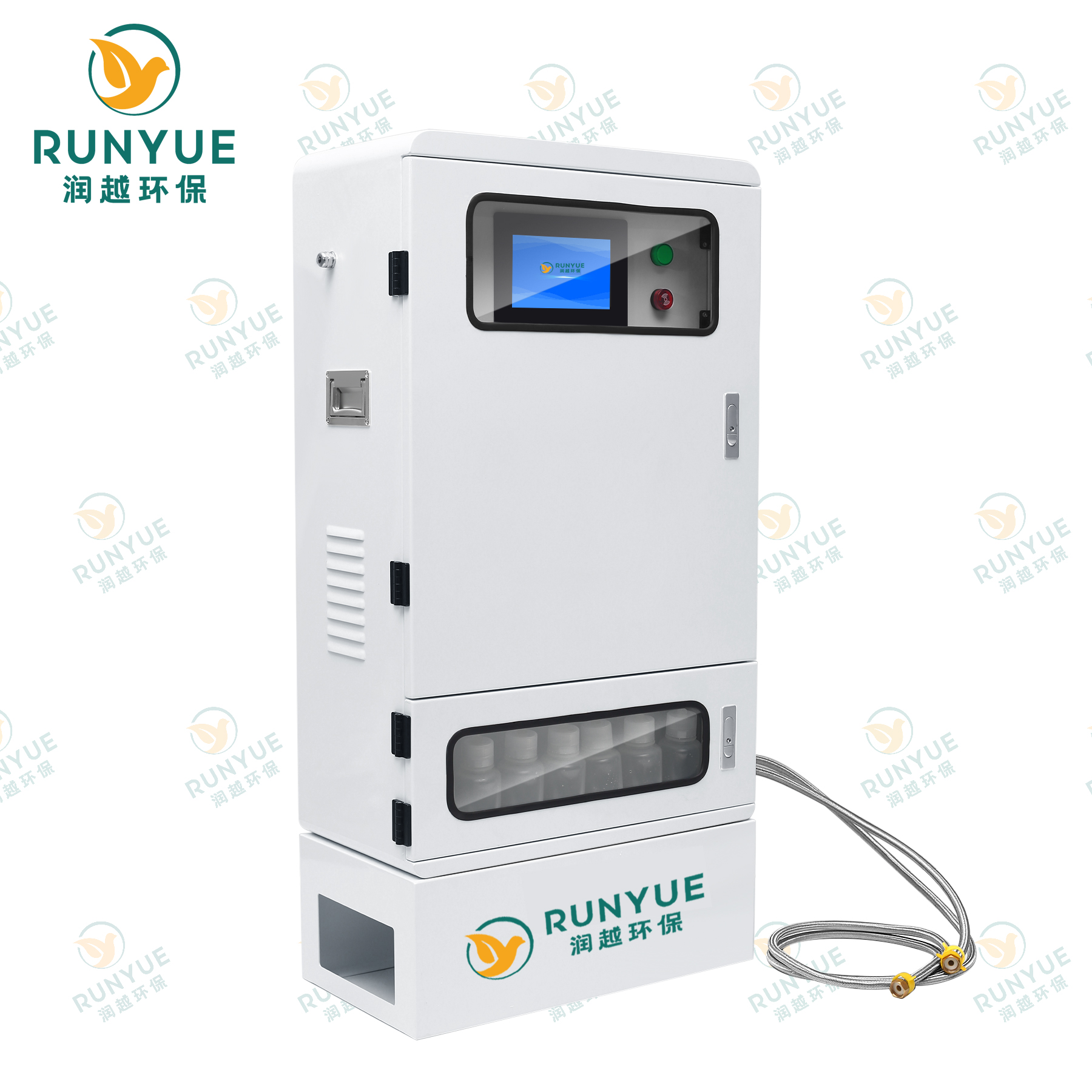

   潤越環保微型水質多參數在線監測站采用岸基方式，以小型無線水質監測終端為核心元素，布置在河流、水庫、湖泊、飲用水源的岸邊。監測站采用移動通訊為傳輸媒介，以大屏幕顯示器和zhong央服務器為數據處理和監控中心，組成一個綜合性的水環境自動監測網絡系統，達到實時在線監測水質多參數的目的。

   監測站由檢測傳感器組、采樣和過濾系統、清洗、標定等組成，采用國biao法，整個運行過程均采用無人值守、程序控制自動進行水環境監測，進行無線傳輸數據，達到實時在線監測、預警水污染的目的。監測站采用太陽能發電，蓄電池儲能，可用于水質污染事件的應急監測和跟蹤，以及水源地水質的日常巡檢，具有體積小、成本低、檢測速度快、遠程數據傳輸?shù)葍?yōu)點。

二．功能優勢

1. 可實現長期連續自動監測，無需專人值守。

2. 采用Hj212-2017協議，可與環bao局平臺無縫銜接。

3. 一套多測，采用模塊化設計原則， 可根據不同的檢測需要，采用不同檢測項目組合方案。

4. 多種采樣方式可選，可自由組合浮筒、浮球等，適用于多種工況條件。

5. 配置微型工業空調，確保恒溫系統長期穩定運行，以及試劑在有效期內不變質。

6. 運維成本低，系統智能化水平高，可實現自動清洗、故障自動復位、系統自動檢測等。

7. 初級過濾與精密過濾相結合，采用多級預處理技術，可滿足不同儀器的測試需求。

8. 采用防雷塊設計可靠，anquan可確保儀器全天候正常穩定的運行。

9. 分析儀表采用恒溫光纖，一體式消解比色模塊，反應更anquan，測量精度更高。

10. 全觸式大屏智能操作系統，基于檢測流程的圖形化UI設計，操作界面簡潔明了，易教易學；

11. 配套云平臺，可進行數據的顯示儲存，設備的管理以及歷史數據的查詢等一系列功能。

三．技術參數

四．系統組成

1. 恒溫單元：由工業空調、溫濕度傳感器組成,可實現機柜內的恒溫環境、保證試劑在有效期內不變質、及時反饋機箱內環境溫濕度。

2. 配電單元：由避雷器、漏電開關、穩壓電源、地線針等組成,為站點提供穩定電源及防雷保護措施。

3. 采水配水單元：由采樣器(有浮筒、浮球等方式)、采樣管路、粗過濾器、精過濾器、儲液箱、反沖洗裝置等組成。用于對水樣進行cai集、過濾,確保水樣真實有效。

4. 控制單元、數據cai集與傳輸單元：由數據cai集儀完成整個系統的定時采樣、數據cai集、數據存儲、數據查詢、數據傳輸功能。

5. 檢測單元：根據選配的參數組成，常用的有化學需氧量、氨氮、總磷、水質五參數等。

五．應用對象

根據不同使用對象水域檢測的需求，匹配不同的檢測項目。

（1）飲用水源、自來水廠進口：常規五參數、氨氮、氟化物、重金屬、石油類揮發酚；

（2）環保：常規五參數、葉綠素、藍綠藻、氨氮、重金屬；

（3）市政污水：常規五參數、氨氮；

（4）農業（生態、水產養殖）：常規五參數、鹽、氟化物、重金屬；

（5）工業排放口：常規五參數、氨氮、氟化物、重金屬。

六．監控平臺

在線監控平臺由數據信息管理模塊、數據分析處理模塊、監測點信息管理模塊、決策信息服務模塊和用戶管理模塊5大模塊組成。

1. 數據信息管理模塊

該模塊的主要功能包括對在線監測數據的實時顯示，并提供分類數據實時顯示功能，以及對歷史水質信息等各類數據的查詢、編輯、修改、shanchu。

2. 數據分析處理模塊

對需要的數據進行加工處理，用戶可以根據需要隨時修改、編輯各種數據；實現對報警記錄的查詢、處理。并對cai集后的數據進行按日、月以及年的統計，將統計后的結果按照圖形圖表方式顯示、打印。

3. 系統管理模塊

實現監測系統信息查詢、管理。設定設備工作模式和傳感器的采樣周期，設置個通信端口。

4. 決策支持信息服務模塊

對歷史水質數據進行分析、歸納與綜合，結合水質預測模型，分析水質變化趨勢，或預測水質參數，為領dao層提供水環境數據的綜合分析結果及依據，便領dao層制定決策。

5. 用戶管理模塊

實現添加用戶、刪chu用戶、修改密碼、權限管理等功能。為查詢系統和決策支持信息服務提供了基本的anqun保障，根據不同用戶賦予相應訪問權限。

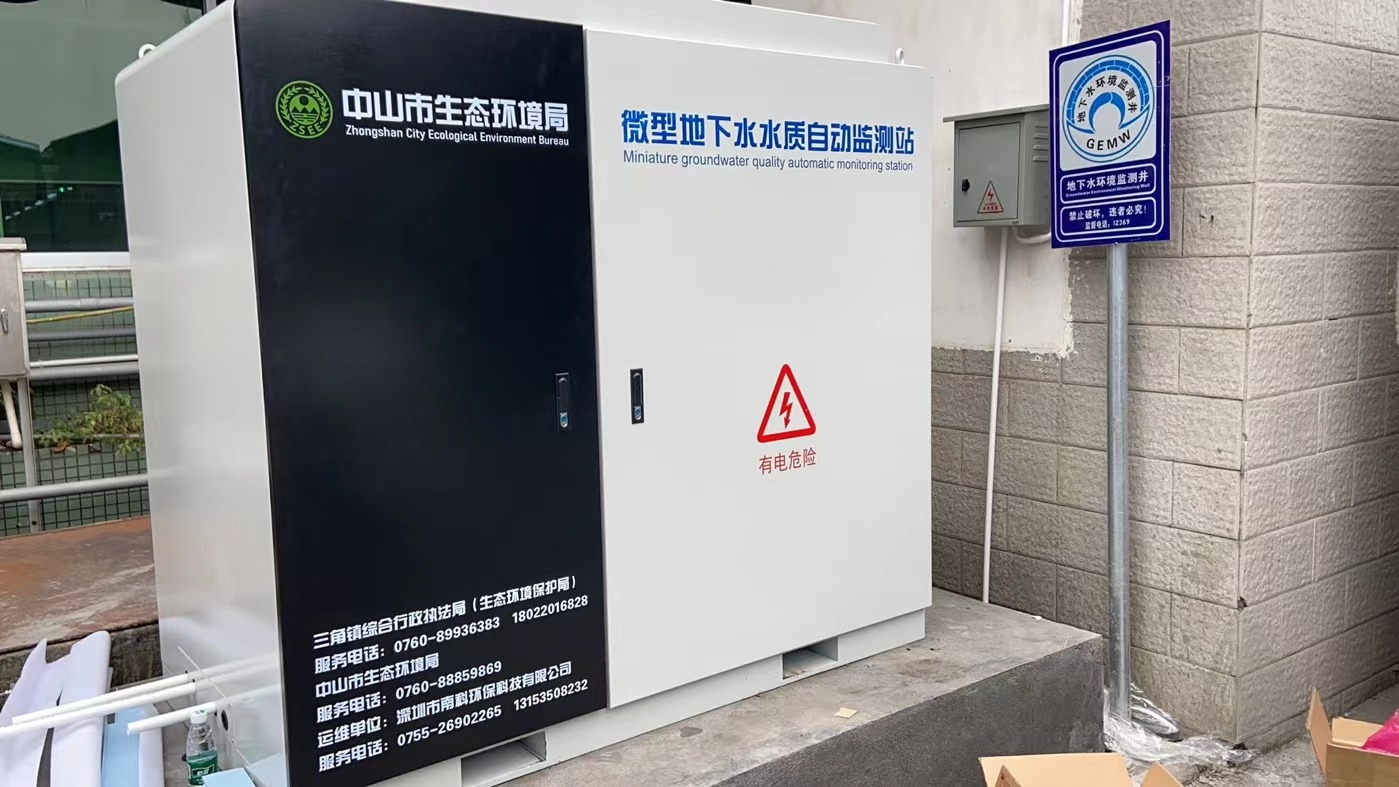

七．客戶案例

結合不同的環境，客戶的需求，安裝方式有區別
