東莞電磁流量計安裝案例

應用領域：

    由于電磁流量計管道內無可動部件，無阻流部件的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利工程、鋼鐵、石油、制藥等工業領域中，用來測量各種污水、酸堿、鹽溶液、泥漿、礦漿、紙漿、水煤漿、玉米漿、纖維漿、糧漿、石炭漿、冷卻原水給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體的體積流量

一、產品特點：

▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

▲在現場可根據用戶實際需要在線修改量程。

▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

▲采用SMD器件和表面貼裝（SMT電路可靠性高）。

▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

▲全數字量的處理，抗gan擾meng力強，測量可靠，精度高，流量測量范圍可達150:1

▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好

▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間

▲具有RS485、RS232、Hart和Mod bus等數字通訊信號輸出。

▲具有自檢與自論功能

二、主要技術參數

常見介質電導率表

三、電磁流量計選型說明

正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和流量的要求。

可測量的流體

由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，big酮等物質不能選用電磁流量計來測量流量。

傳感器口徑的確定

流量計使用流速在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。

使用流速低于0.3m/s時在儀表部位局部提高流速，采用縮管方式：

一體型或分離型的選擇

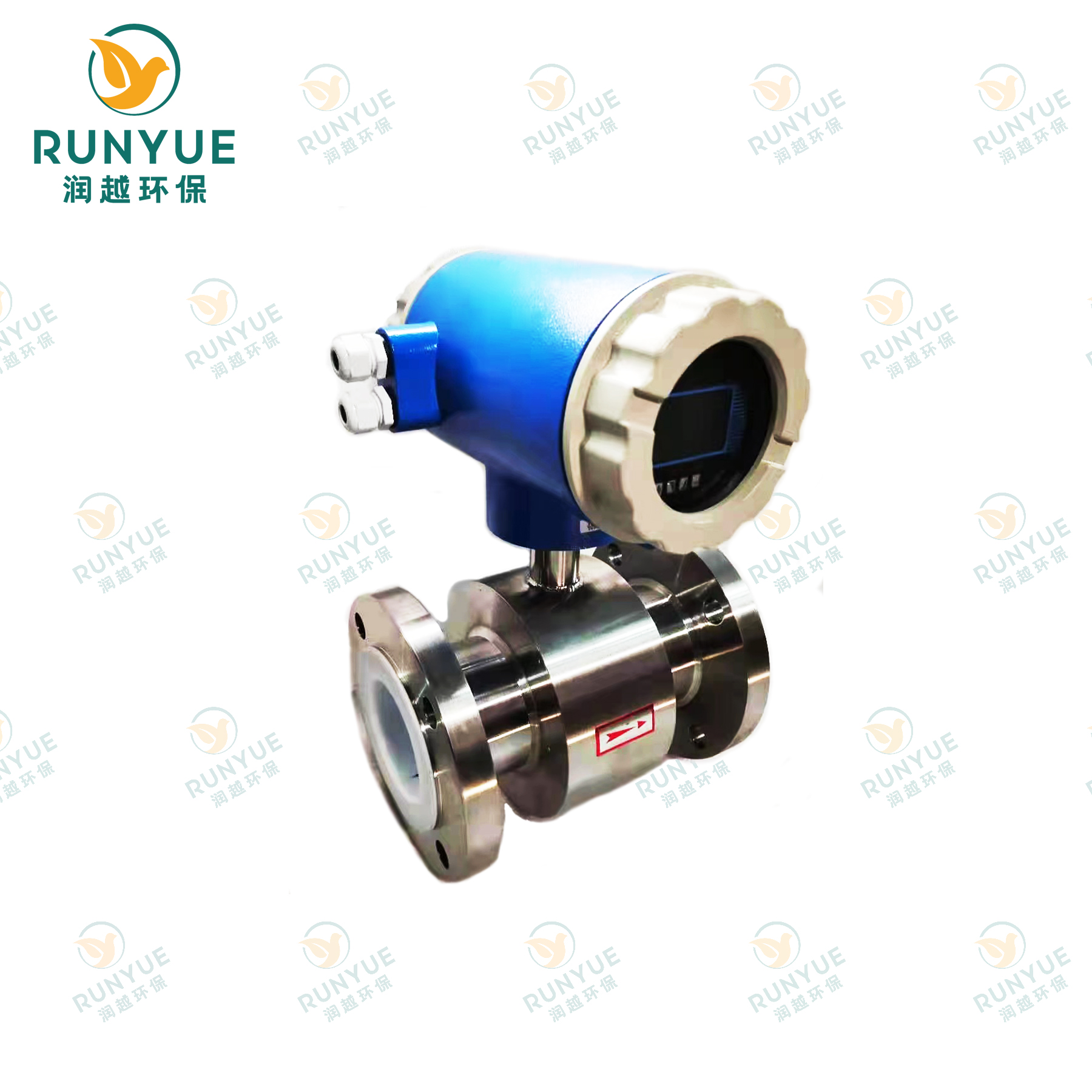

一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。

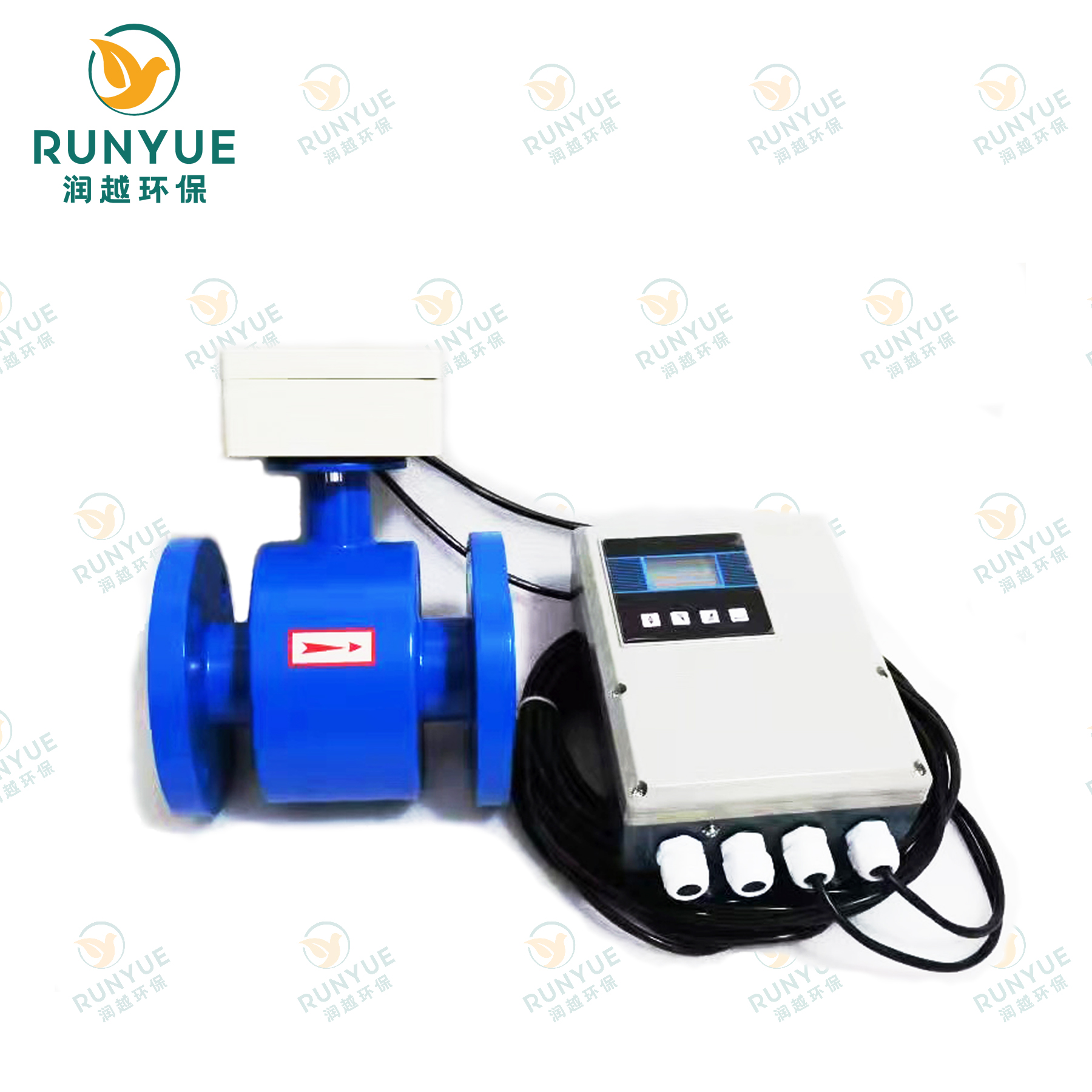

分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。

（1）環境溫度或流量計轉換器表面受輻射溫度超過60oC。

（2）管道震動較大的場合。

（3）會對傳感器的鋁殼嚴重腐蝕的場合。

（4）現場溫度較大或有腐蝕性氣體的場合。

（5）流量計裝在高空或并下調試不方便的場合。

訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m，轉換器為墻掛式安裝。

電極、接地環材料的選擇

應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

襯里材料選擇

說明 應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。

流量范圍的選

流量必須符合下表中的數。

四、客戶案例
