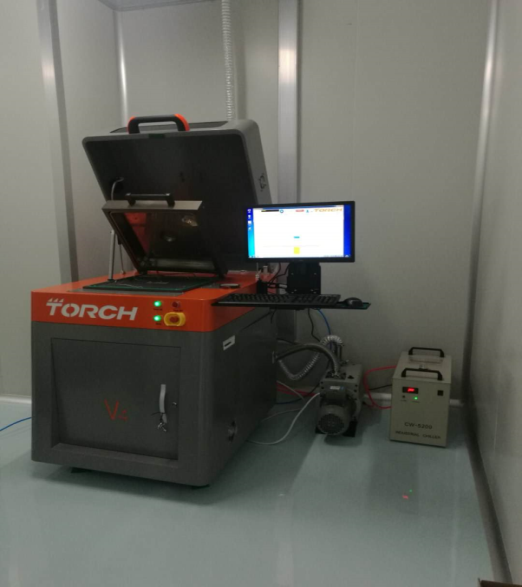

V4D V4D型真空共晶爐真空回流焊

1、焊接溫度：V4D型真空共晶爐實際焊接溫度≤600℃。

2、真 空 度：極限真空度≤10 Pa 工作真空50Pa-200Pa。

3、有效焊接面積：≥380mm*310mm

4、爐膛高度： ≥100mm。

5、加熱方式：采用底部紅外輻射加熱+頂部紅外輻射加熱，熱板采用半導體級石墨鍍碳化硅平臺，石墨鍍碳化硅平臺長期使用不易變形，而且具有很高導熱性，使熱板表面溫度更加均勻。

6、溫度均勻性：有效焊接面積內≤±2%。

7、升溫速率：升溫速率120℃/min。

   V4D真空共晶爐配置了上加熱，提高加熱效率的同時，使平臺溫度更加均勻，提高焊接一致性及質量。

8、冷卻速率：冷卻速率120℃/min（空載溫-150℃范圍）。

碳化硅加熱平臺：采用氣冷+水冷結合冷卻方式，實現熱板的快速冷卻，提高降溫速率，并且實現在降溫過程中溫差過大造成器件燒結不良。

9、滿足各種焊料（≤450℃）的焊接要求。

例如： In97Ag3、In52Sn48、Au80Sn20、SAC305、Sn90Sb10、Sn63Pb37、Sn62Pb36Ag2等預成型焊片（可無助焊劑共晶焊接）和各種成份的焊膏。

10、焊接空洞率：

V4D型真空燒結爐在軟釬焊料焊接時，經過大量客戶驗證，空洞率可控制在2%以下。

11、可選正壓模塊：

設備可以選配正壓模塊≤0.2Mpa，可滿足正壓、負壓工藝要求。正壓工藝可有效解決

微小器件在焊接過程中移位問題（MiniLED、MicroLED等）、解決焊膏工藝助焊劑飛

濺問題（引線框架類產品）。

12、控溫系統及測溫系統

12.1 V4D型真空燒結爐采用同志科技的控溫技術，控溫精度在±1℃。

12.2 V4D型真空燒結爐溫度曲線可設定最多40段溫度，并配置6組PID設定，更精準控制溫度，保證焊接一致性及可靠性。溫度控制屬于滯后控，而PID控制是具有超前調節的作用，可提高控溫精度以及穩定性。

12.3 V4D型真空燒結爐腔體內標配2組同志科技技術的柔性測溫?zé)犭娕?，設備工作時可實時反饋腔體內任意位置的溫度，并在控制軟件中實時顯示測溫的溫度曲線，更好的保證焊接區域的溫度控制，為取得良好的工藝曲線提供支持。

13、腔體氣氛環境

V4D型真空燒結爐可充入氮?dú)舛栊詺怏w輔助焊接，同時滿足、氮?dú)浠旌蠚怏w（5%氫氣95%氮?dú)猓┻€原氣氛工藝。工藝氣氛可由時間或者由MFC質量流量計精準控制，保證每次設定工藝完成的一致性。設備自帶密閉廢氣排氣通道和過濾系統，通過排氣通道處理及排出，保證設備正常使用。滿足無助焊劑情況下焊接。

14、V4D型真空共晶爐配置軟件控制系統：

14.1軟件控制系統基于Windows操作系統，操作簡單。

14.2可通過溫度、時間、壓力、真空等工藝條件進行工藝編程，軟件工藝自動控制整個工藝過程。

14.3工藝曲線編程的工藝動作無限多個，滿足復雜工藝要求。

14.4控制系統滿足各種焊接工藝曲線，并根據工藝不同進行設定、修改、存儲、調用。

14.5控制系統自帶分析功能，能對工藝曲線進行分析，確定升溫、恒溫、降溫等信息。

14.6軟件控制系統自動的實時記錄焊接工藝及控溫、測溫曲線，保證器件工藝的可追溯性，按照工藝工作時間自動存儲在相應目錄。

15、V4D型真空共晶爐采用閉合式腔體結構，保證長期使用的可靠性，使用過程中關閉上蓋時不會造成器件移位，避免器件震動影響焊接質量。單腔室工藝同時滿足加熱和冷卻的要求。

16、V4D型真空共晶爐，上蓋帶有視窗，可通過顯微鏡觀察器件燒結過程。上蓋自動升降，除手工取放件外，其它操作軟件自動控制完成。

三、參數表

型    號: V4D

焊接面積:380*310mm

焊接高度:100mm

溫度范圍:600℃

極限真空:≤10Pa 工作真空5Pa

升溫速率:≤120℃/Min（可定制更高升溫速率  ≤200℃/min）

降溫速率:≤150℃/Min

數據接口:串口/USB口

設備控制方式:工控機+軟件控制系統（同志科技自主軟件）

焊接工藝:40段溫度控制+真空壓力控制

冷卻方式: 水冷（含冷熱交換器、冷水機）

額定功率: 30KW

電源:三項五線 380V   25-50A

外形尺寸:900*1100*1300mm

重量: 320Kg
