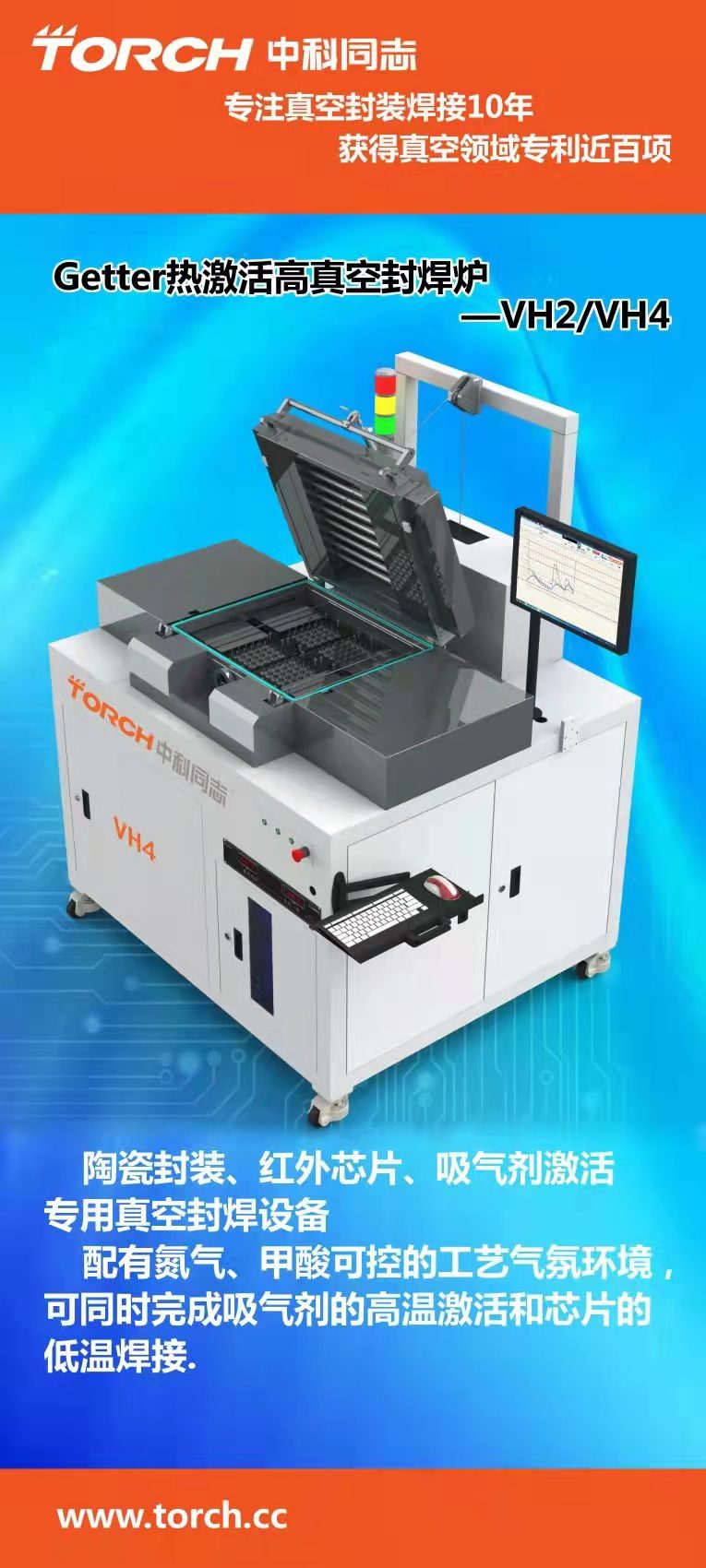

VH2真空封焊爐真空回流焊

一：簡介 VH系列高真空封焊爐是一款專業的用于Getter熱的高真空封焊爐，VH系列采用上下紅外加熱方式，配有氮?dú)狻⒖煽氐墓に嚉夥窄h(huán)境，實現在高真空或者氣氛環境下工作?？赏瑫r(shí)完成吸氣劑的高溫和芯片的低溫焊接，設備控溫精度高工藝穩定，實現器件焊接后較低的空洞率、很高的氣密性，設備外殼采用水冷方式，保證設備長期使用的可靠性。 二：特點 1、該系列設備可以在350度Getter高溫?zé)岬臅r(shí)候，完成低溫130度焊料的隔熱保護，在一臺設備內部同時實現350度Getter高溫?zé)岷?80的低溫焊接。2、該系列設備真空度高達10^-5Pa. 3、該系列設備適合于MEMS器件、PGA（相近封裝5*5~45*45mm）陶瓷封裝紅外 芯片的高真空封裝焊接。 4、該系列設備可以滿足陶瓷封裝紅外芯片、MEMS芯片的批量封裝生產。5、防錯料功能，設備通過與MES系統連接，自動讀取ID，防止錯料。 6、核心工藝防呆功能∶設備啟動時自動對設備關鍵參數和MES服務器儲存工藝參數 進行對比，無誤才能進行焊接。同時過程中根據客戶需求，可設定每一段時間采集核心工藝參數和設定工藝參數對比，超過閾值自動報警并提示人工干預。7、設備具備數據采集功能。8、設備可以和MES系統無縫整合。 三：標配 1、Getter熱真空封焊爐主機一套 2、2、冷水機一臺 3、真空干泵一臺 4、4、分子泵一臺 四：技術參 型號 VH2 焊接面積 140mm×140mm×2 焊接數量 22mm×22mm元件，50個/爐 治具層 三層（含重力治具） 爐膛高度 100mm 溫度范圍 可達450℃ 溫度均勻度 ≤±5℃，空載，450℃ ≤±5℃ 極限真空度 10^-5Pa 隔熱裝置 雙層隔熱裝置 隔板的隔熱溫度 隔熱溫度差∶220℃ 吸氣劑環境350℃，15分鐘以上 升溫時間 空載，1.5℃/s 控溫精度 ≤±2℃ 冷卻方式 水冷+氣冷 控制方式 40段溫度控制+真空壓力控制，可存儲若干條溫度曲線 電壓/功率 380V 50Hz/42KW（含上加熱60KW） 外形尺寸 1320x1280x1740（主體）
