電子式多倍頻發生器 三倍頻電源發生器 三倍頻發生器 多倍頻電源發生器 感應耐壓試驗裝置 三倍頻耐壓試驗裝置

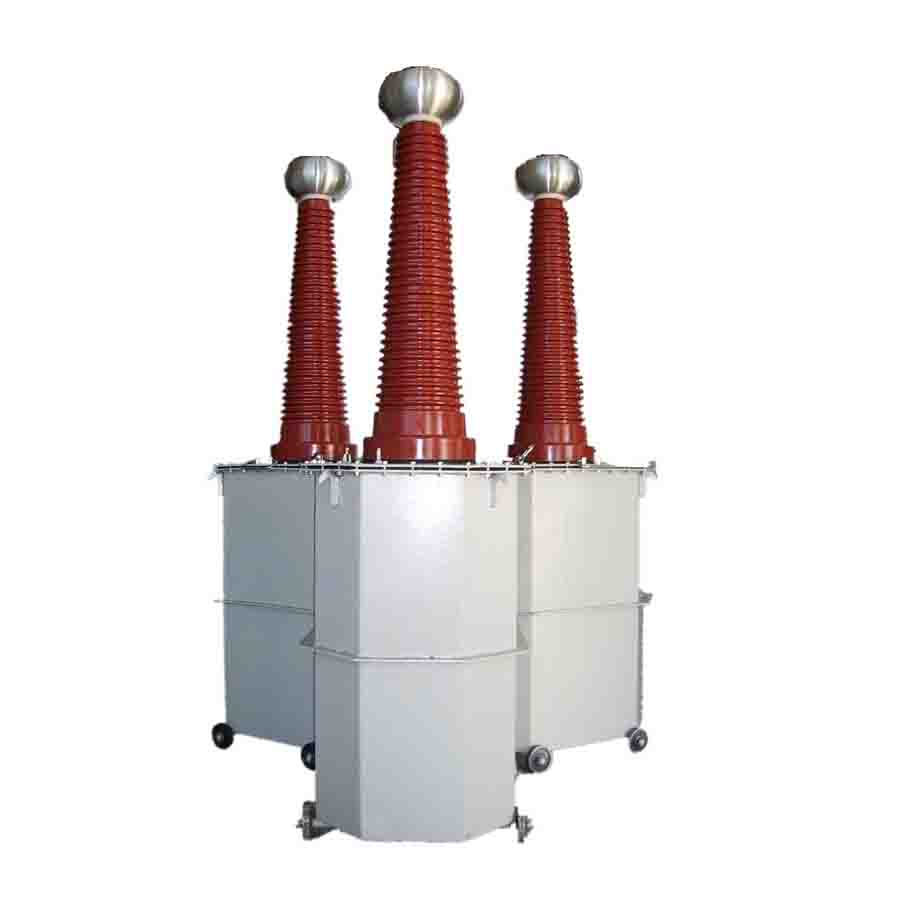

HNBP-5三倍頻電源發生器 產品別稱：三倍頻感應耐壓裝置、三倍頻電源發生器、三倍頻發生器、三倍頻感應電壓發生器、三倍頻試驗變壓器裝置、三倍頻感應耐壓發生器、三倍頻試驗變壓器、三倍頻試驗儀、三倍頻感應耐壓儀。 產品簡介： ? ? ???系列三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。 產品特征： 系列三倍頻電源發生器操作簡單、、能很好地滿足變壓器、互感器感應耐壓的需要。 該三倍頻電源發生器整個裝置采用一體化和分體式設計，操作更簡便，運輸更輕松。 技術參數 基本參數： 項目 技術參數 輸入電壓 三相380--420V ?頻率:50HZ 輸出電壓 單相/0~600V(連續可調) 頻率:150HZ 輸入容量 15KVA 輸出容量 10 KVA及以上 諧波失真：＜5%-8% 空載運行時間 ≤5分鐘 額定電壓下的被試品持續時間 40秒 HNBP-5D電子式多倍頻發生器? （一體機）用途 ? ?變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?？v絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。 ? ?電子式多倍頻發生器是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，，能較好地滿足變壓器，互感器感應耐壓試驗的需要。 ◆電子式多倍頻發生器（一體機）特點 ? ?該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組。 ? ?可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。 ? ?外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。 ? ?由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點： 1. 體積小、重量輕，便于攜帶，便于大功率化。 2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。 3. 操作、接線簡單，對現場試驗電源容量的要求，有更大程度的降低。
