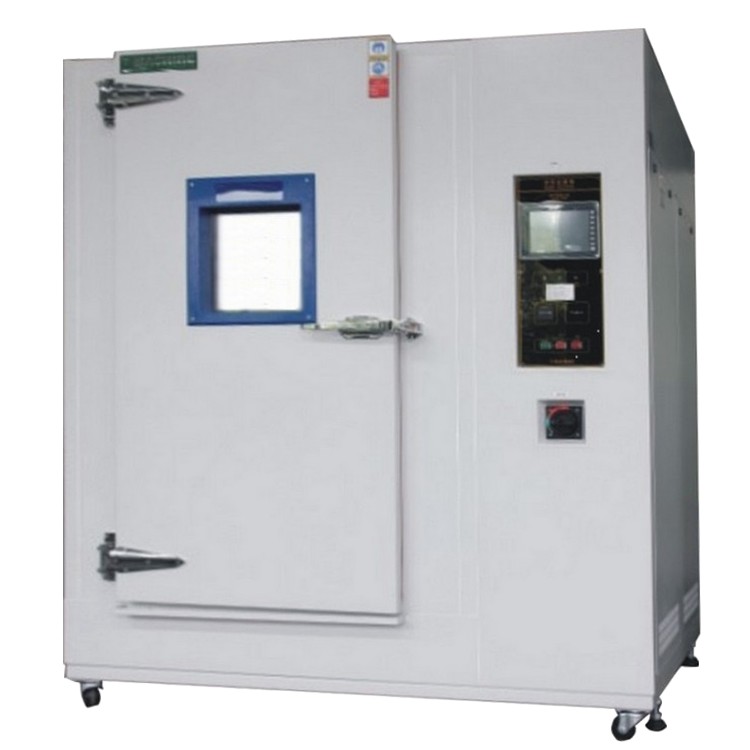

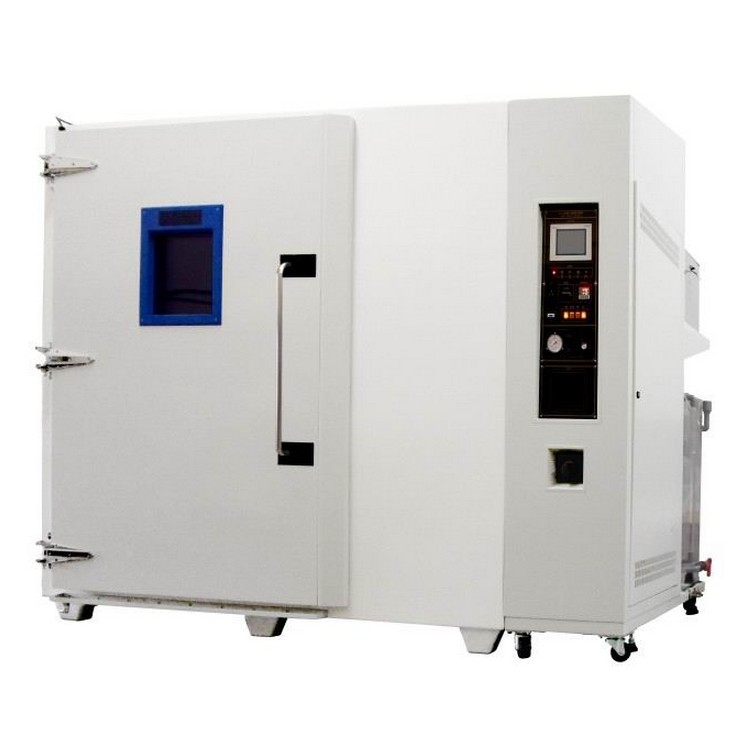

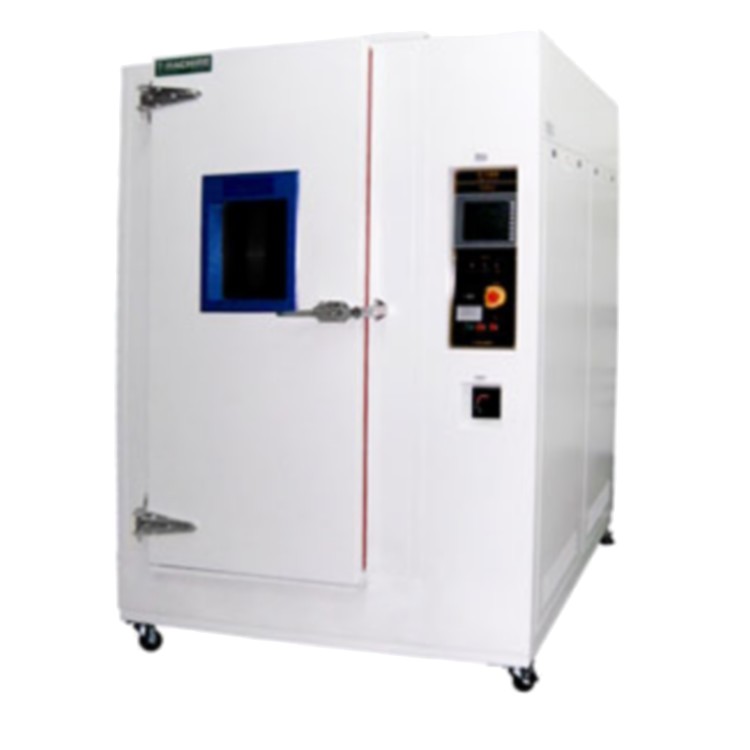

TMJ-9745鹽循環腐蝕試驗機

一.設備技術指標

1. 品 名：鹽循環腐蝕試驗機

2. 型 式：TMJ-9745

3. 實驗空間：2000mm×1800mm×2200mm (W×D×H)mm

4. 測試范圍： 擺管淋雨及噴射鹽水, 溫度測試等

二．設備結構設計：

2.1.內外箱材料：內外箱體采SUS316#不銹鋼制，能耐受5%濃度鹽水的長期腐蝕，整體結構加固，外

箱采淺沙色粉體烤漆

2.2 箱      門：SUS316#不銹鋼制 ，附加門開啟保護裝置

2.3 觀  察  窗：玻璃觀察窗 ，附加照明燈（13W飛利浦節能燈）

2.4 旋設計：SUS#316 不銹鋼制，多孔式設計滿足不同產品的固定，轉速可調節，時間(10～

30)s/180°（承重60kg)

2.5 水過濾系統：采用多道水過濾濾芯過濾水雜質(可承受鹽水的腐蝕)，可選擇自動排水與內循環兩

種模式

2.6 機臺滑輪：采滑輪移動調整擺放位置與強力螺栓固定位置(200Kg / 輪 )

2.7 水溫控制：采用特殊定制鈦合金材質加熱管，耐腐蝕性更強，使用壽命長。(PID+SSR)，加裝制冷

裝置(抗鹽水腐蝕材料)，在樣品發熱情況下保持水溫(35±3)℃，樣品為1臺散熱器風

扇，每臺功率為500W (制冷部分在配電柜內）

2.8儲水箱在箱體底部；容量為150公升；不少于80公升可進行試驗；外部有透明水位管。

2.9箱體頂部設置紅/黃/綠三色指示燈，紅色代表設備故障，黃色代表設備待機可使用，綠色代表設備

正在工作，能自動顯示。

2.10 箱體開50Φ 之引線孔1孔，作為組件帶電測試用。

三．功能測試設計：（擺管有防護裝置，使用螺絲固定，拆裝容易）詳見附件圖2 (IPX4K )

滿足測試標準VOLVO 1027149

1、測試循環一周測試周期：

周期1：恒溫35℃恒濕95% RH X 4 hrs —— 2 hrs內升溫至45℃濕度線性下降至50% RH——

恒溫45℃恒濕50% RH X 4 hrs —— 2 hrs內降溫至35℃濕度線性上升至95% RH

周期2：(噴鹽霧 X 15 min + 恒溫35℃恒濕95%~99% RH X 1 hr 45 min) X 3 —— 2 hrs內熱風干燥至

溫度45℃濕度50% RH—— 恒溫45℃恒濕50% RH X 2 hrs —— 2 hrs內降溫至35℃濕度線性上

升至95% RH 周期2在周一與周五替代周期1，詳細圖示見附頁1-測試周期。

2、測試循環一周測試周期：

周期1：恒溫25 ± 2 ℃ 噴鹽霧3次 X 6 hrs —— 30 mins內升溫至40℃濕度線性下降至95% RH——

2 hrs內升溫至50℃濕度線性下降至70% RH —— 恒溫50 ± 0.6 ℃恒濕70 ± 3% RH X 15.5 hrs

周期2：恒溫50 ± 0.6 ℃恒濕70 ± 3% RH X 48 hrs

周期1循環5天后進行周期2。

3、溫濕度要求：濕度恒定時 ± 3% RH，瞬時 ± 5% RH ；溫度范圍：-40/+125 ℃ ；濕度上升與下降呈線性變化。

4、 擺動管淋水試驗IPX 4K(噴射的介質：鹽水濃度：5%，含鹽量95% Nacl，2.5% Mgcl2，2.5% Cacl²)

旋轉電機及傳感器隔離于箱外不受腐蝕影響，設置有手動操作模式，可以對噴水、擺桿的擺動，轉臺的

轉動單獨控制。

A.測試要求：IPX4K  DIN40050 規格

A-1.水流壓力 :50--- 400 kpa可調

A-2.可以在工控計算機設置及顯示(kg/cm² )

A-3.水流量: (總流量＝每孔流量 ×孔數),

流量：每孔 0-O.6 L/min 可調

流量范圍1.75L/min ～ 22.2L/min±5%

Φ0.8mm噴嘴時每孔流量0-----0.6 L/min ± 5%, 水壓400kpa  IPX4K

A-4.擺動管機構馬達:步進馬達(含減速機組) 每秒擺動速率20°～90°/S，光耦合方式角度控

制，工控計算機設置及顯示(擺動精度±2°)

A-5.擺動角度-165°～0°～+165°在工控計算機設置,噴嘴角度60°或180°兩種對應IPX4k

擺桿的角度要求±165°，為方便觀察擺動角度，有角度顯示功能于熒幕界面上

B.旋盤：SUS#316 不銹鋼盤 。

C.擺動管：16∮SUS#316 不銹鋼擺動管不易變形,半徑為800壹組（含IP 4K一根，噴

嘴與噴嘴距離50mm)

D.排水裝置：擺管兩端附有球型放水閥及空氣進氣閥(噴淋結束，自動充氣清理管道及噴嘴殘留鹽水)

E.噴嘴設計：噴嘴孔徑為0.8mm可微調對準圓心

噴嘴采用鐵氟龍（Teflon）耐磨損、高溫、抗腐蝕特殊訂制。

F.在程序運行過程中，有干燥階段，為防止鹽液干燥結晶附著于噴嘴口，在開始干燥時，通入壓縮空

氣，排干噴嘴上的鹽水滴，干燥結束后，繼續進行噴淋。

G.GMW 3172 溫度及鹽水噴射測試含F(xiàn)ord 規格

鹽水噴射噴嘴 6組

鹽水噴射之流量 1L/min

可曲撓之噴嘴管6條

鹽水噴霧試驗時可將IPX4K轉臺取下，更換成可放6組測試之轉臺, 曲撓管固定于轉臺上，

3組測件轉臺安裝于測件治具，方便使用。

四．控制系統

4.1 控制界面：

備注：控制器提供0-5V(或0-10V)類比信號控制電源轉換（調0-30V)穩壓穩流直流電源由用戶自備）

控制器顯示：測試時間、壓力、流量、溫度等，提供接點供。

（提供對應壓力、流量滿量程的0-5V(或0-10V)類比電壓信號供使用者記錄試驗過程的資料。

4.2控制系統元件：

A.日本原裝控制界面元件，8.4寸真彩液晶面板

B.水量控制系統:流量計和壓力裝置

C.旋轉速度控制：采用ANALOG SINGLE

D.光耦合角度控制：采用步進馬達

4.3控制系統軟件：

A.人機周邊設備：可另接電源供應器，使受測物可于耐水試驗之同時做性能測試。四組獨立開關節點，容量DC14V，1A, 程序設計時在任意時間可單獨控制。

B.可設定作動時間及耐水周期及時間。人機操作界面，檔案USB 存取

C.可設定IPX4K等執行方式執行時間，通電周期，靜置時間，重復循環，循環周期，周期次數.

（設定IP×3/4/4K等執行方式執行時間，包括噴淋/干燥(不噴淋狀態）選擇，上電/斷電選擇，擺

桿是否擺動，轉臺是否旋轉，樣品的電壓設置，四組開關節點單獨的設置，循環數等。每一步執

行時間設置大于100h，循環步數設置大于50.）

D.在執行狀態下人機界面可讀取:

D-1.執行何種狀態條件(例 : IPX4K測試時間、通電周期等)

D-2.壓力及流量值 (數字顯示)；周期及倒數時間單位值，盤轉速及測試物溫度。

D-3.所有測試數值皆由人機界面讀取，并由USB存取。

E.變頻方式控制泵浦之轉速，借以得到穩定之流量及壓力值，免除人工調整之困擾。(無需調整)

可單獨對IP×3/4/4k的參數(如流量、壓力等)進行設置，在試驗程序設計時直接選擇相應的IP等級

F.故障點中文指示畫面，

G.能實現附件3試驗標準的程序設計及要求。

五．保護裝置

5.1 電壓保護：電壓缺相保護功能，過電壓保護功能

5.2 水泵保護：幫浦超載保護開關

5.3 電流保護:短路與過電流保護

5.4低水位警告：具有低水位警告裝置，水位低時提醒警告

5.5當觸發保護功能時，觸控式熒幕上有對應的明確指示.(可以顯示報警狀態)

六．隨機附件

6.1操作說明書、維護手冊、電路圖.

6.2校驗報告、保養記錄卡.

6.3人員操作使用訓練

6.4 提供易損件清單，并提供備件(如密封件，過濾芯，噴嘴等)
