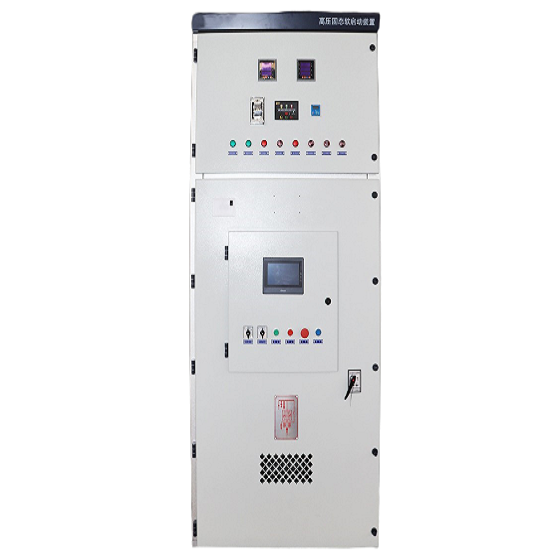

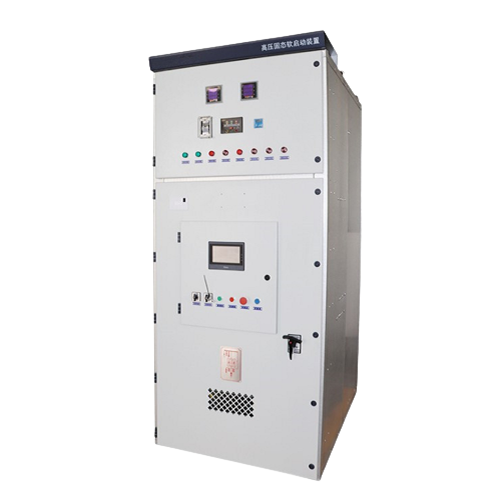

高壓固態軟啟動柜 輸配電一體化高壓智能開關并柜軟起動柜

高壓軟啟動柜是高壓交流電動機的起動設備，它是接于電源與被控電機間的三相反并聯晶閘管組件及其電子控制裝置。高壓固態軟啟動柜是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，可以滿足電機起動過程中不同電壓和電流要求。在電機起動過程中，高壓固態軟啟動柜按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少電機起動對電網、電機和相連設備的電氣和機械沖擊。當電機起動達到正常轉速后，旁路真空接觸器接通，電機起動完成。電機運行過程中，高壓軟啟動柜繼續監控電機，實時測量電機電流、電壓，并提供各種故障保護。 高壓軟啟動柜工作原理就是接受到起動命令時，由微處理器檢測到同步信號后，對主回路可控硅相位角觸發進行控制，逐漸增加電機端的電流和電壓，從而平滑起動電機。在此過程中，Rc阻容吸收單元吸收可控硅反向關斷時的尖峰電壓;均壓電阻擎制可控硅電壓，保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器與高壓可控硅之間的電氣隔離，同時保證了觸發信號不受電磁干擾。 高壓軟啟動柜保護功能： 過壓保護，欠壓保護:電壓超出設定電壓范圍時，保護動作并發出信號。 過流保護:起動或運行過程中電流過大，超過設定電流值，保護動作并發出信號。 電流不平衡:三相電流不平衡會導致電機抖動和發熱，三相電流不平衡值超過設定范圍時，保護動作并發信號。 起動超時:電機起動時間超過設定時，保護動作并發信號。 過載保護:電機運行過程中，發生過載時，保護動作并發信號。 欠載保護:電機運行過程中，發生欠載或失載，保護動作并發信號。 電機軟啟動時，并非起動電流越小軟啟動效果越好，而是在可接受的電流下電機起動平穩，機械沖擊小，發熱小，這種情況稱之為起動效果良好。設置完成后起動，觀察效果，再調整起始電壓、起動時間和限制電流倍數，以達到起動效果。電機軟啟動從起動到旁路時間在15秒至35秒之間，過短或過長的起動時間都是軟啟動效果不好的表現。
