全自動攝像頭模組貼保護罩設備 自動貼保護罩設備

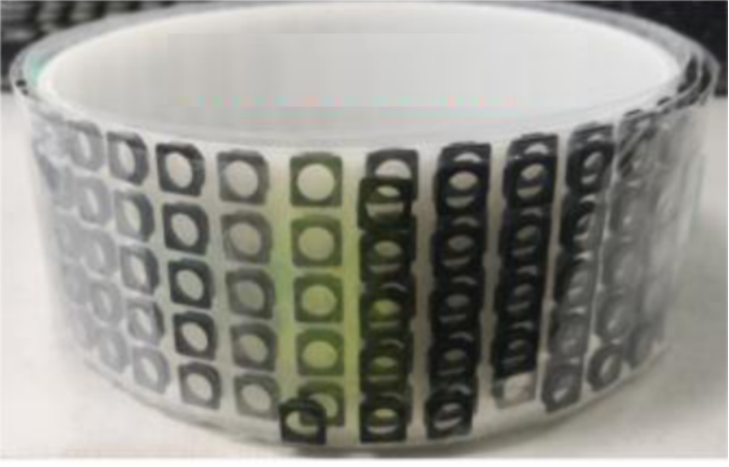

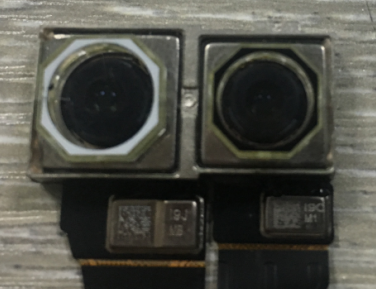

設備名稱：全自動攝像頭模組貼保護罩設備 型號：ATM-260XD2 設備簡介： 設備適用于無塵車間、全自動生產。 人工將Tray盤放入到上料架;設備拉料機構自動拉出Tray盤攝像頭模組；頭部CCD識別并定位攝像頭模組；吸嘴從飛達上取鏡頭保護罩（兩套飛達CCD引導吸嘴更精準取料確保穩定性、兩套底部CCD識別并補償保護罩貼裝精度）；五套視覺可確?！?.05mm貼裝精度，X軸采用直線電機確保高速貼裝；貼裝完成后拉料模組自動將載具放回料框中直至最后一盤料貼完。貼裝完成后人工將整個料框取進行更換，縮短上下料時間從而提升設備產能。 序號 功能結構 數量 機構說明 1 Tray盤料框上料組件 1套 料框頂升上料組件，內含大功率帶剎車電機+直線軸承作導向驅動。 2 Tray盤載具平移運動組件 1套 Tray盤載具平移運動模組及軌道支撐機構，確保tray盤移動平穩。 3 飛達組件 2套 送料機構為本公司自主研發設計及加工調試，采用高精度步進電機及高靈敏度光纖傳感器，確保出料穩定。 4 貼膜機構 2套 貼膜組件采用高速度、高精度精密直線電機+雙動子，Z軸采用伺服電機驅動+本公司自主設計高精度吸嘴桿模組，0-360°旋轉電機；頭部增加縱向微調模組確保貼裝精度；采用真空發生器確保吸料的穩定性。 5 視覺系統 5套 視覺系統包含頂部拍攝像頭CCD視覺1套、底部拍保護膜CCD視覺2套、頭部拍保護膜吸嘴取料CCD視覺2套，CCD相機采用德國映美牌產品配合千兆的網卡傳輸數據，高精密的CCD相機為整機提供高精度的視覺對位結合本公司自主知識產品軟體系統，確保高精度貼裝。 6 運動控制系統 1套 采用工業級PC工控機以及雷賽運動控制卡做整機的程序控制結合本公司自主的控制軟件確保設備、穩定運行，亦可根據客戶要求進行客制化訂制。 7 電控系統 1套 運動控制，繼電器，伺服控制、空氣開關、短路開關、穩壓電源等安裝于設備內部，節省空間并確全可靠。 8 機架+大板 1套 含主機架、大板一套，采用高標準加厚方通焊接而成。 9 防塵外罩 1套 亞克力+不銹鋼外殼+FFU組成設備外殼，符合千級無塵室要求，且外觀簡潔大方。 項目 規格說明 備注 設備貼裝精度（X/Y） ±0.1mm（物料尺寸：4*30mm以內） 生產效率(UPH) ≥2500pcs 不含上下料時間 輔料尺寸mm Max：30mm*30mm Min：4mm*4mm FEEDER(供料寬度）寬度 ≦60mm FEEDER(供料器）數量 2把 吸嘴數量 2pcs 貼膜壓力 壓力傳感器 X/Y軸模組 封閉式 適用千級無塵環境 靜電 出料端配置離子風機 避免因靜電造成的粉塵吸附 上下料 自動上下料 設備尺寸 ≈L1200mm*W1200mm*H1800mm 氣壓 壓力：0.5-0.7MPa 氣流量 200L/min （干燥） 設備外觀 1.設備外觀適用千級無塵車間 2.外部使用鏡面不銹鋼外罩 3.禁止使用產生粉塵/脫落物/贓物的材質 頻繁工作區域使用亞克力材質 設備內部環境 1.內部環境需要達到千級凈化標準 2.設備內部使用的部件，機構符合無塵要求 避免產生（粉塵，毛屑，贓物） 設備頂部需要加裝凈化FFU
