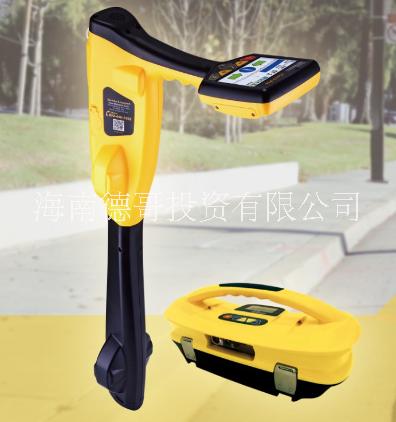

美國威脈Vloc3-DM3埋地管道防腐層檢測儀

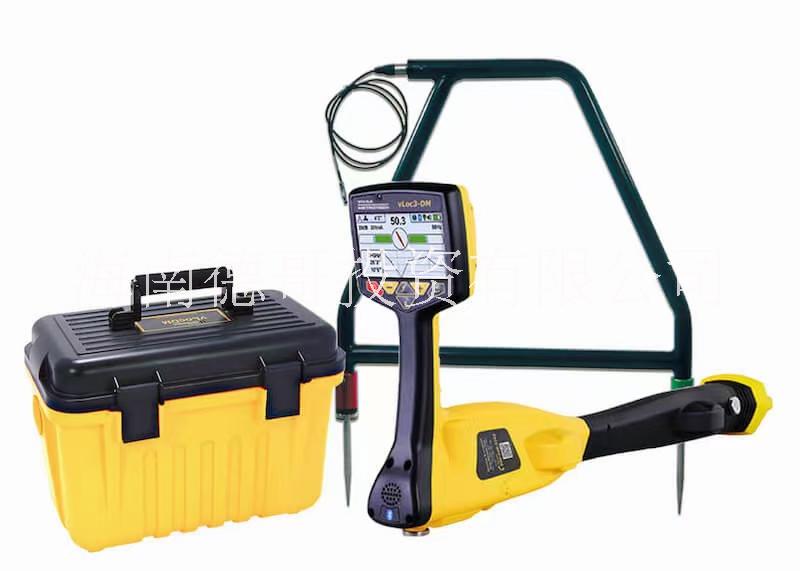

美國 威脈Vloc3-DM3管道防腐層檢測儀 主要用途：采用多頻管中電流衰減法和交流電位梯度法（ACVG）檢測技術，可以完成以下工作，長輸油氣管線的路由定位和深度測量、防腐層缺陷點不開挖 定位、外防腐層老化狀況的定量評估、診斷陰極保護系統故障、各類新鋪設管道的防腐層施工質量驗收等。美國 DM3管道防腐層檢測儀、vLocPro 3管道防腐層檢測儀、VLP3管道防腐層檢測儀; 自動化檢測，全新作業方式 GPS實時定位，檢測測繪內外業一體化 高容量鋰電池，保證超長工作時間 5Hz超窄帶濾波器，更強抗干擾能力。 發射機技術參數： 輸出信號：多種可選頻率的電流信號 輸出方式：直連方式輸出，自動抗阻匹配 △ 輸出功率：≤150W（交流供電時） △ 輸出頻率：單頻信號、雙頻信號、三頻信號 △ 輸出電流：三頻輸出：3A △ 雙頻輸出：4A △ 單頻輸出：4A 電源接口：100~240V交流電源；12~60V直流電源；20~60V陰保整流電源 工作溫度：-20℃~+50℃ 防水標準：IP54 發射機質量標準：CE、FCC、ISO9001質量體系 埋地鋼質管道防腐層檢測數據處理系統（軟件）： 埋地鋼質管道防腐層檢測數據處理系統ESTEC（原GDFFW）基于交變電流梯度法評價模型，完成檢測數據的錄入、計算處理，生成直觀評價結果、輸出相關圖形結果及對防腐層 的分析報告。軟件還具有原始數據及結果的數據庫存儲功能，方便對歷史數據的檢索和對比分析。提供的絕緣電阻計算功能，可分段對所測管道計算絕緣電阻值Rg(KΩ·m2)，評估防腐層老化狀況等級。 接收機技術參數: DM亞米級GPS定位記錄儀： 藍牙通訊方式，可實時、批量地接收記錄DM接收機的檢測數據與多模式GPS定位功能配合，采集檢測點，缺陷點位置信息，檢測間距自動計算。 實時顯示埋深、定位電流、DM電流、GPS坐標等數據。 顯示檢測數據分析曲線，方便判斷。 ? 設備配置： DM發射機1臺、DM接收機1臺、內置DM亞米級GPS定位記錄儀1臺、A字架及連線1套、接地棒1根、信號輸出線1套、交流電源線1套、直流電源線1套、USB數據線1條、埋地鋼質管道防腐層評估軟件、軟件加mi狗1個、內置HOLUX GPS無線藍牙接收器、接收機充電器1個、接收機底座1個、接收機堿性電池盒1個、接收機鋰電池1個、中文使用說明書1本、配件包1個、發射機便攜高能充電鋰電池1個。備注：另配發射機用便攜直流24V移動電源1套。 技術參數： 發射機 接收機 輸出信號? 多種可選頻率的電流信號? 顯示屏? 夏普TFT真彩液晶彩屏（3.52”）? 輸出方式? 直連方式輸出，自動抗阻匹配? 軟件升級? 免費升級軟件，不需更改硬件? 輸出功率? 150W 探測范圍? 0~20m 輸出頻率? 單頻信號、雙頻信號、三頻信號? ? ? 輸出電流? 三頻輸出：3A 雙頻輸出：4A 單頻輸出：4A 測量精度? (無干擾狀況)? 定位和測深≤±2.5%深度? 電流測量≤±2.5% 缺陷點定位≤±5cm 電源? 100~240V交流電源；? 12~60V直流電源；? 20~60V陰保整流電源? 電源? 可充電鋰電池；? 可更換堿性電池（6AA）? 工作溫度? -20℃~+50℃? 工作溫度? -20℃~+50℃? 防水標準? IP54 防水標準? IP54 尺寸? 425?x?262?x?328?mm 尺寸? 262?x?122?x?750?mm 重量? 12.5kg 重量? 2.7?kg
