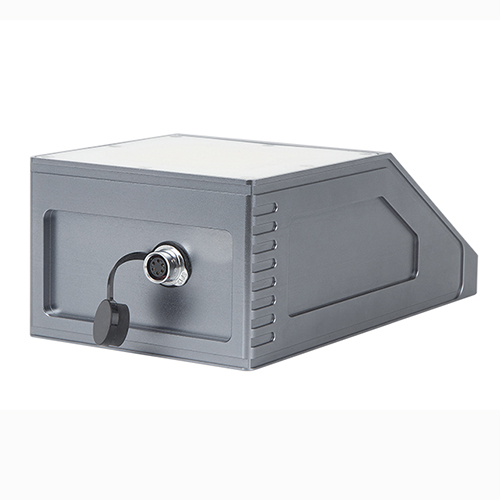

明渠雷達流量計水文雷達流量測量雷達流速流量計雷達流量測量流量監測 河道雷達流量計，非接觸雷達流量計

產品簡介

AN-HWRF15雷達流量計采用平面微波雷達技術，通過非接觸方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量，可用于河道、灌渠等場景的流量測量。該產品使用24GHz微波技術進行流速和水位測量，不受溫度梯度、壓力、空氣密度、風或其他氣象環境條件的影響，不受污水腐蝕和泥沙影響，可全天候穩定工作。該產品還具有功耗低、體積小、安裝維護方便等特點，非常適合野外測量環境。

工作原理

雷達流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉?，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

雷達流量計集成雷達水位計和雷達流速計，雷達水位計天線波束角為11×11°，雷達天線角度為14×32°，水位計照射水面時，照射區域類似一個圓，流速計照射水面時，照射區域類似一個橢圓區域，準確理解雷達波的照射范圍有助于選擇合適的地方安裝，避免一些容易被干擾的場景，如河流兩邊隨風擺動的樹枝。

優勢特點

n 非接觸式測量：不受溫濕度、壓力、風或其他環境條件以及污水腐蝕、泥沙等影響

n 多參數測量：適用于多種測量條件，可輸出流速、水位、流量等測量數據

n 標準通訊接口：可設定標準數據通訊接口RS485

n 高等級防護：IP68防護、防雷、防反接設計，適用于各種野外環境

n 低功耗設計：低功耗、高可靠性、免維護

n 自帶水位濾波算法：數據穩定，不受水面波動和漂浮物影響

技術參數

工作參數：

供電電壓：直流7～8V

電流（12V供電）：正常工作時300mA左右，休眠小于1mA

工作溫度：-35℃～70℃

防護等級：IP68

發射頻率：24.000～24.250GHz

通訊接口：RS232/RS485

通訊協議：MODBUS-RTU/自定義協議

測量參數：

測速范圍：0.15～15m/s

測速精度：±2%

速度分辨力：0.01m/s

測距范圍：0.4～40m

測距精度：±1cm

距離分辨力：1mm

天線樣式：流速：14×32°，水位：11×11°

間隔時間：1～5000min

外觀參數：

流量計尺寸（長×寬×高）：220×120×81mm

支架尺寸（長×寬×高）：100×100×100mm

重量：5.8kg（流量計+支架）

外殼材料：鍍鋅、不銹鋼板
