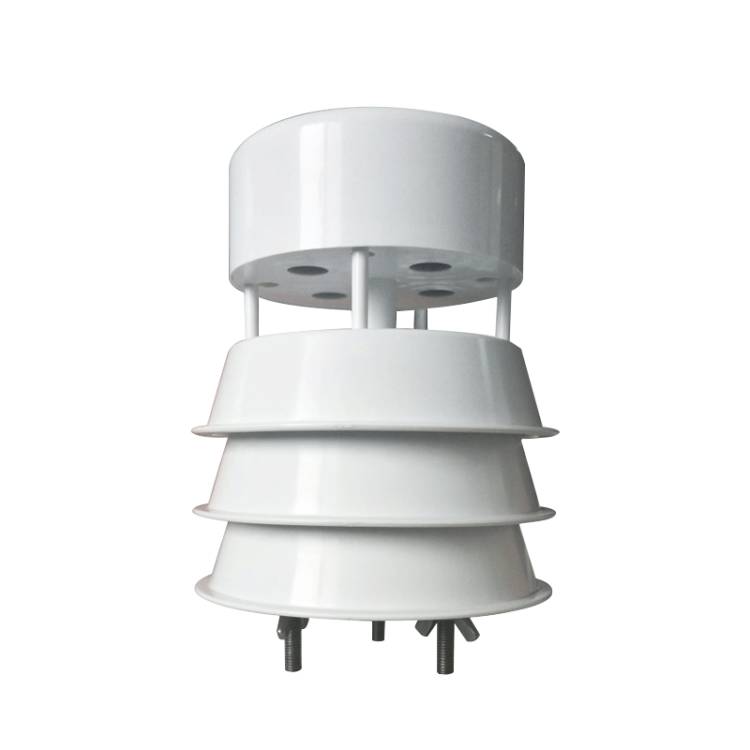

OSA-1F7 超聲波一體化傳
[迷你型傳感器]
石家莊市超聲波一體化廠家
價格： 電議
物流： 暫無物流地址| 賣家支付運費
可銷售總量： 0件
手機： 15032151263 郵箱： 1642630984@qq.com
傳真： 尚未完善 地址： 河北 石家莊市
[迷你型傳感器]
郵箱：
手機：
- 品牌： 其他
- 型號： OSA-1F7
- 加工定制： 是
- 種類： 聲波
- 制作工藝： 集成
- 輸出信號： 模擬型
- 材料： 混合物
- 材料物理性質： 導體
- 材料晶體結構： 單晶
- 供電電壓： 12V DC
- 輸出信號： RS485（標準Modbus-RTU協議
- 外殼材質： ABS工程塑料
| | 概述 |
OSA-1F7超聲波一體化傳感器是一款迷你型全數字化傳感器，高度集成超聲波風速風向、高精度數字溫度、濕度、氣壓傳感器，體積小巧，集成度高，質量輕，堅固耐用。
| | 工作原理 |
OSA-1F7超聲波一體化傳感器測量超聲波從N傳感器到S傳感器傳輸?shù)臅r(shí)間，并與S傳感器到N傳感器傳輸?shù)臅r(shí)間相比較。同理，比較超聲波從W到E的時間和E到W的時間。（N=北，S=南，E=東，W=西）
例如，如果風從北面吹來，超聲波從N到S的時間就會比從S到N的時間短，而從W到E和從E到W的傳輸時間卻是一樣的。通過計算超聲波在兩點之間的傳輸?shù)臅r(shí)間差，就可以計算出風的速度和方向。這種計算方法與其它因素，如溫度沒有關系。
| | 特點 |
（1）精度高，穩定性好，體積小，安裝方便。
（2）沒有任何移動部件，不需要現場維護和校準。
（3）可集成風速、風向、溫度、濕度、氣壓等多個參數。
（4）專業工業設計，承受能力強，能在惡劣氣候環境中準確檢測。
| | 適用范圍 |
可廣泛用于氣象、環境、環保、交通運輸、智慧城市、工業檢測等領域。
| | 技術參數 |
| 要素參數 | 測量范圍 | 精度 | 分辨率 |
| 風速 | 0～40m/s | ±0.5+2%FS | 0.01m/s |
| 風向 | 0～359° | ±3° | 1° |
| 溫度 | －50℃～100℃ | ±0.5℃ | 0.1℃ |
| 濕度 | 0～RH | ±3%RH | 0.1%RH |
| 氣壓 | 500～1100hPa | ±0.3hPa | 0.1hPa |
供電電壓：12V DC
輸出信號：RS485（標準Modbus-RTU協議）
通訊波特率：9600
外殼材質：ABS工程塑料
操作溫度：－40℃～70℃
存儲溫度：－50℃～80℃
工作濕度：0～RH
外觀尺寸：詳見規格圖
整體重量：0.6Kg
防護等級：IP65
整體功耗：0.2W
| | 外形規格 |
| 7 | 接線方法 |
| | 數據轉換方法 |
RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1
8.1 修改地址
例如：將地址為1的傳感器改地址為2，主機→從機
| 原地址 | 功能碼 | 起始寄存器高 | 起始寄存器低 | 起始地址高 | 起始地址低 | CRC16低 | CRC16高 |
| 0X01 | 0X06 | 0X00 | 0X30 | 0X00 | 0X02 | 0X08 | 0X04 |
若傳感器接收正確，數據按原路返回。
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。
8.2 查詢數據
查詢傳感器（地址為1）的數據（風速，風向，溫度，濕度，氣壓），主機→從機
| 地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度低 | CRC16低 | CRC16高 |
| 0X01 | 0X03 | 0X00 | 0X00 | 0X00 | 0X05 | 0X85 | 0XC9 |
若傳感器接收正確，返回以下數據，從機→主機
| 地址 | 0X01 |
|
| 功能碼 | 0X03 |
|
| 數據長度 | 0X0A |
|
| 寄存器0數據高 | 0X01 | 風速：2.72m/s |
| 寄存器0數據低 | 0X10 | |
| 寄存器1數據高 | 0X00 | 風向：176° |
| 寄存器1數據低 | 0XB0 | |
| 寄存器2數據高 | 0XFF | 溫度：－3.5℃ 負溫度用補碼表示 |
| 寄存器2數據低 | 0XDD | |
| 寄存器3數據高 | 0X02 | 濕度：65.0%RH |
| 寄存器3數據低 | 0X8A | |
| 寄存器4數據高 | 0X27 | 氣壓：1015.6hPa |
| 寄存器4數據低 | 0XAC | |
| CRC16低 | 0XCA |
|
| CRC16高 | 0XBB |
|
| | 安裝方法 |
（1）定位：一般設備安裝在一個垂直的安裝管上，保證在同一個水平面上的測量；戶內使用的話，傳感器可以在任何需要的方向安裝，氣象儀測量不同風面上的風速風向。
（2）對準：檢測器應該把指向點指向北方再進行固定安裝。
注意：安裝時，使用一個標準的指北針確定地理北極方向，并將儀器指北方向與指北針?lè)较虮３忠恢聻槔硐霠顟B(tài)。
（3）安裝：安裝管需要3個等距孔，攻M5螺絲，位置離管7.5mm，把線纜穿過安裝管。
注意：用戶必須對線纜進行適當?shù)膽?yīng)力。旋轉插頭并輕輕往里用力就可以把插頭連接到設備的插頭上。當插頭連上后，順時針旋轉外面的套管，就可以鎖定插頭。利用3個不銹鋼螺絲釘可以把設備固定在安裝管上?？蛻舯仨毐ＷC把設備安裝在一個開闊地區，以免周圍建筑物對氣流產生障礙或者導致絮流。不要把設備安裝在雷達或者無線電發射裝置的旁邊。
| 10 | 風力等級表 |
| 風力等級 | 風的名稱 | 風速（m/s） | （km/h） | 陸地現象 | 海面狀態 |
| 0 | 無風 | 0~0.2 | 小于1 | 靜，煙直上 | 平靜如鏡 |
| 1 | 軟風 | 0.3~1.5 | 1~5 | 煙能表示風向，但風向標不能轉動 | 微浪 |
| 2 | 軟風 | 1.6~3.3 | 6~11 | 人面感覺有風，樹葉有微響，風向標能轉動 | 小浪 |
| 3 | 微風 | 3.4~5.4 | 12~19 | 樹葉及微枝擺動不息，旗幟展開 | 小浪 |
| 4 | 和風 | 5.5~7.9 | 20~28 | 能吹起地面灰塵和紙張，樹的小枝微動 | 輕浪 |
| 5 | 清勁風 | 8.0~10.7 | 29~38 | 有葉的小樹枝搖擺，內陸水面有小波 | 中浪 |
| 6 | 強風 | 10.8~13.8 | 39~49 | 大樹枝擺動，電線呼呼有聲，舉傘困難 | 大浪 |
| 7 | 疾風 | 13.9~17.1 | 50~61 | 全樹搖動，迎風步行感覺不便 | 巨浪 |
| 8 | 大風 | 17.2~20.7 | 62~74 | 微枝折毀，人向前行感覺阻力甚大 | 猛浪 |
| 9 | 烈風 | 20.8~24.4 | 75~88 | 建筑物有損壞（煙囪頂部及屋頂瓦片移動） | 狂濤 |
| 10 | 狂風 | 24.5~28.4 | 89~102 | 陸上少見，見時可使樹木拔起將建筑物損壞嚴重 | 狂濤 |
| 11 | 暴風 | 28.5~32.6 | 103~117 | 陸上很少，有則必有重大損毀 | 非凡現象 |
| 12 | 颶風 | 32.7~36.9 | 118~133 | 陸上絕少，其摧毀力極大 | 非凡現象 |
| 13 | 颶風 | 37.0~41.4 | 134~149 | 陸上絕少，其摧毀力極大 | 非凡現象 |
| 14 | 颶風 | 41.5~46.1 | 150~166 | 陸上絕少，其摧毀力極大 | 非凡現象 |
| 15 | 颶風 | 46.2~50.9 | 167~183 | 陸上絕少，其摧毀力極大 | 非凡現象 |
| | 故障現象及排除 |
OSA-1F7超聲波一體化傳感器能滿足多項規格說明，能夠在各地不同的環境下使用，現場不需要進行復雜的維護和校準。
（1）經常檢查，確保傳感器不要被其它正在運行的設備干擾，這些設備可能不完全遵循通用標準，例如無線電/雷達發射裝置，輪船引擎，發動機等。
（2）不要與任何雷達掃描裝置在一個平面安裝，至少應該保持2m以上的距離。
（3）建議和周圍一些無線電接收天線保持一段距離。
（4）如果電纜割斷后沒有正確的連接，或者電纜屏蔽線沒有正確的連接，不需要?jiǎng)?chuàng)建接地回路，根據安裝指導說明進行接線即可。
（5）保證設備在運行時持續電源供電。
（6）避免周圍建筑物，例如樹、電線桿、高樓等所產生的絮流，這些可以對超聲波一體化儀精度產生影響。
| | 產品保修 |
本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
