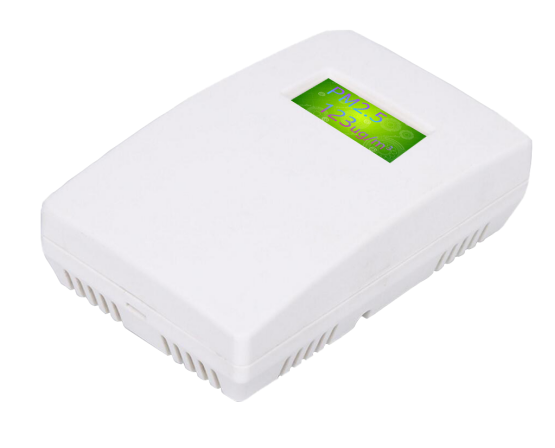

樓宇多參數傳感器
[彩屏傳感器]
石家莊市樓宇參數傳感器廠家
價格： 電議
物流： 暫無物流地址| 賣家支付運費
可銷售總量： 0件
手機： 15032151263 郵箱： 1642630984@qq.com
傳真： 尚未完善 地址： 河北 石家莊市
[彩屏傳感器]
郵箱：
手機：
- 品牌： 其他
- 型號： OSA
- 加工定制： 是
- 種類： 其他
- 制作工藝： 集成
- 輸出信號： 其他
- 材料： 混合物
- 材料物理性質： 導體
- 材料晶體結構： 其他
| 1 | 概述 |
多參數傳感器是我公司自主研發的產品，均采用進口數據采集芯片以及的生產工藝和表貼技術，測量數據精準可靠。生產時已經過精細的標定，標定數據存儲在內部存儲器中，測量精度、線性度、重復性、互轉性、一致性等方面出色。此外，傳感器具有數字式輸出，可完全互轉的特點，不需要經過復雜的校驗和標定，它適用于環境設備配套，儀器設備集成，大量的一般性環境測驗。
多參數傳感器能輸出多種信號，有線輸出信號包括RS485信號和電壓電流信號；無線輸出包括LoRa、藍牙、WIFI、GPRS、4G、NB-lOT，無線輸出除LoRa、藍牙外，其他四種形式均可連接歐速智慧云平臺，實現智能終端數據的監測與管理；RJ45網絡輸出有三種協議（1、云平臺協議，直接上傳服務器；2、標準Modbus-RTU協議；3、標準Modbus-TCP協議）。此外，傳感器內置1～2路繼電器開關量輸出，蜂鳴器提示報警?？赏ㄟ^(guò)RS485自由設置任意參數的高限或低限報警值。
多參數傳感器可以監測的參數包括空氣溫度、空氣濕度、CO2濃度、CO濃度、PM1.0/2.5/10.0、大氣壓、、氧氣、臭氧、揮發性有機物、空氣質量等（測量的參數根據需求定制），監測參數齊全，測量數據準確。
| 2 | 特點 |
（1）可以同時檢測多種參數，用戶可以根據需求任意定制參數種類。
（2）豐富的人機界面，基于新的嵌入式思路設計的彩屏界面，可以顯示單個或多個參數的實時數據。
（3）集成度高、功耗低、壽命長。
（4）真正實現低成本、格、高性能。
（5）樓宇式外殼設計小巧、便于安裝。
（6）屏幕背景顏色可定制，字體顏色可更改。
（7）內置1～2路繼電器開關量輸出，蜂鳴器提示報警。
（8）數字線性化修正，高精度、高穩定性。
| | 適用范圍 |
本產品可廣泛應用于化工化肥、生物醫藥、食品安全、環保監督、農業溫室、工業生產、畜牧養殖、建筑樓宇、氣象環保、園藝花卉、居家生活等需要監測環境氣象的領域。
| | 產品資料 |
4.1 技術參數
| 技術參數 | 測量范圍 | 分辨率 | 度 |
| 溫度 | －30℃～70℃ | 0.1℃ | ±0. 2℃ |
| 濕度 | 0～99.99%RH | 0.1%RH | ±3%RH |
| 光照度 | 0～200K Lux | 10 Lux | ±5% |
| 露點溫度 | －99.99℃～40℃ | 0.1℃ | ±0. 3℃ |
| 氣壓 | 600～1100hPa | 0.1hPa | ±0.5hPa |
| CO2 | 0～5000ppm | 1ppm | ±75ppm＋2%讀數 |
| 民用CO | 0～500ppm | 0.1ppm | ±2%FS |
| PM1.0/2.5/10 | 0～1000μg/m3 | 1μg/m3 | ±3%FS |
| TVOC | 0～5000ppb | 1ppb | ±3% |
| CH2O | 0～5000ppb | 10ppb | ±3% |
| O2 | 0～25%VOL | 0.1%VOL | ±2%FS |
| O3 | 0～10ppm | 0.01ppm | ±2%FS |
| 空氣質量 | 0～10mg/m3 | 0.05 mg/m3 | ±2%FS |
| NH3 | 0～100ppm | 1ppm | ±2%FS |
| H2S | 0～100ppm | 1ppm | ±2%FS |
| NO2 | 0～20ppm | 0.1ppm | ±2%FS |
| 臭味 | 0～50ppm | 0.01ppm | ±2%FS |
| SO2 | 0～20ppm | 0.1ppm | ±2%FS |
| Cl2 | 0～10ppm | 0.1ppm | ±2%FS |
| 民用燃?xì)?/span> | 0～5000ppm | 50ppm | ±3%LEL |
輸出信號：A：RS485（標準Modbus-RTU協議，設備默認地址：01）
B：預留兩路模擬信號：
電壓信號：0～2V，0～5V，0～10V，三者選一
電流信號：4～20 mA（電流環）
C：開關量輸出，繼電器控制，蜂鳴器提示報警
觸點容量：5A AC250V；5A DC30V
D：無線信號：LoRa、藍牙、WIFI、GPRS、4G、NB-lOT
E：以太網：RJ45網口
供電方式：1：DC12～24V供電； 2：標準POE供電（48V）
通訊協議：1：云平臺協議
2：標準Modbus-RTU協議
3：標準Modbus-TCP協議
供電電壓：12～24V DC
穩定時間：＜1秒
響應時間：＜1秒
工作環境：溫度：－30℃～85℃；濕度：0～95%RH
重 復 性：≤2%FS
穩 定 性：≤1%FS
電纜規格：2米4線制（RS485）；2米3線制（模擬信號）（電纜長度可選）
4.2 電流信號的阻抗要求
| 供電電壓 | 9V | 12V | 20V | 24V |
| 大阻抗 | 125Ω | 250Ω | 500Ω | >500Ω |
| | 產品規格 |
| | 使用方法 |
多參數傳感器接線說明如下圖：
| | 數據轉換方法 |
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；
| 輸出信號 | 各個參數的數據轉換方法 |
| 0～2V DC | 測量值＝V÷2×量程 |
| 0～5V DC | 測量值＝V÷5×量程 |
| 0～10V DC | 測量值＝V÷10×量程 |
| 4～20mA | 測量值＝（A－4）÷16×量程 |
RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1
7.1 修改地址
例如：將地址為1的傳感器改地址為2，主機→從機
| 原地址 | 功能碼 | 起始寄存器高 | 起始寄存器低 | 起始地址高 | 起始地址低 | CRC16低 | CRC16高 |
| 0X01 | 0X06 | 0X00 | 0X30 | 0X00 | 0X02 | 0X08 | 0X04 |
若傳感器接收正確，數據按原路返回。
備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。
7.2 查詢數據
查詢傳感器（地址為1）的數據（21個參數），主機→從機
| 地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度低 | CRC16低 | CRC16高 |
| 0X01 | 0X03 | 0X00 | 0X00 | 0X00 | 0X15 | 0X84 | 0X05 |
若傳感器接收正確，返回以下數據，從機→主機
| 地址 | 0X01 | |
| 功能碼 | 0X03 | |
| 數據長度 | 0X2A | |
| 寄存器0數據高 | 0X00 | 溫度：23.4℃ 負數用補碼表示 |
| 寄存器0數據低 | 0XEA | |
| 寄存器1數據高 | 0X00 | 濕度：22.2%RH |
| 寄存器1數據低 | 0XDE | |
| 寄存器2數據高 | 0X27 | 氣壓：1000.0hPa |
| 寄存器2數據低 | 0X10 | |
| 寄存器3數據高 | 0X03 | CO2濃度：888ppm |
| 寄存器3數據低 | 0X78 | |
| 寄存器4數據高 | 0X00 | CO濃度：22.2ppm |
| 寄存器4數據低 | 0XDE | |
| 寄存器5數據高 | 0X00 | PM1.0：22μg/m3 |
| 寄存器5數據低 | 0X16 | |
| 寄存器6數據高 | 0X00 | PM2.5：122μg/m3 |
| 寄存器6數據低 | 0X7A | |
| 寄存器7數據高 | 0X00 | PM10：134μg/m3 |
| 寄存器7數據低 | 0X86 | |
| 寄存器8數據高 | 0X00 | ：2220ppb |
| 寄存器8數據低 | 0XDE | |
| 寄存器9數據高 | 0X00 | 氧氣：22.2%VOL |
| 寄存器9數據低 | 0XDE | |
| 寄存器10數據高 | 0X01 | 臭氧：3.33ppm |
| 寄存器10數據低 | 0X4D | |
| 寄存器11數據高 | 0X00 | TVOC：99ppb |
| 寄存器11數據低 | 0X63 | |
| 寄存器12數據高 | 0X02 | 空氣質量：5.55mg/m3 |
| 寄存器12數據低 | 0X2B | |
| 寄存器13數據高 | 0X00 | H2S：22ppm |
| 寄存器13數據低 | 0X16 | |
| 寄存器14數據高 | 0X00 | NH3：22ppm |
| 寄存器14數據低 | 0X16 | |
| 寄存器15數據高 | 0X00 | NO2：8.8ppm |
| 寄存器15數據低 | 0X58 | |
| 寄存器16數據高 | 0X03 | 臭味：8.88ppm |
| 寄存器16數據低 | 0X78 | |
| 寄存器17數據高 | 0X00 | 露點溫度：10.5℃ |
| 寄存器17數據低 | 0X69 | |
| 寄存器18數據高 | 0X00 | ：2.2ppm |
| 寄存器18數據低 | 0X16 | |
| 寄存器19數據高 | 0X00 | SO2：2.2ppm |
| 寄存器19數據低 | 0X16 | |
| 寄存器20數據高 | 0X00 | 民用燃?xì)猓?span style="font-family:Arial;">100ppm |
| 寄存器20數據低 | 0X64 | |
| CRC16低 | 0X4B | |
| CRC16高 | 0X8C | |
| | 使用上的注意事項 |
（1）請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符。
（2）不能帶電接線，接完線檢查無誤后方可通電。
（3）用戶在使用時不要改動本產品出廠時已焊好的元器件和已接好的導線。
（4）傳感器屬于精密器件，用戶在使用時請不要自行拆卸，更不能觸碰膜片，以免造成產品的損壞。
（5）避免粘性粒子進入傳感器內部，防潮濕，以免影響測量性能。
| | 產品保修 |
本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
