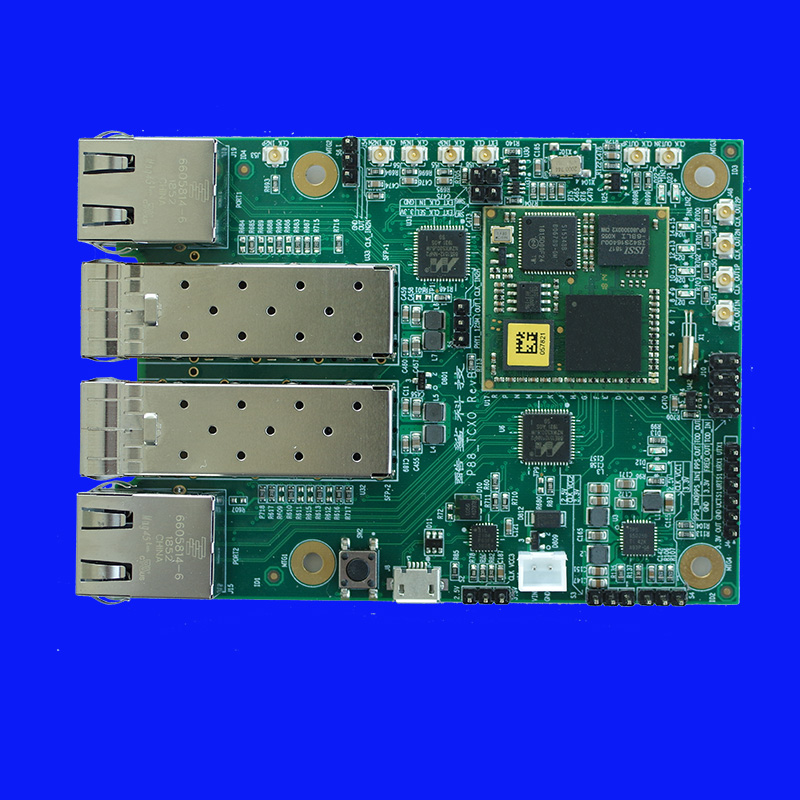

P881588PTP時間同步板卡

產品介紹 P88時間同步單板集成了高精度IEEE 1588-2008 PTP分組網關時鐘和Silicon Lab Si5348低抖動網絡同步器，自帶網絡接口和頻率輸入輸出接口。P88提供了IEEE1588-2008、兼容SyncE標準的相位和頻率同步、抖動衰減和時鐘再生于一體的、小型化設計的整體（硬件和軟件）交鑰匙解決方案。 P88擁有一個非常靈活的多功能同步時鐘管理器，可允許其同步到許多不同類型的同步源，包括GNSS（1PPS+TOD）、IEEE1588（PTP）、SyncE和BITS，與此同時，還可提供簡單的時鐘輸入監控和管理。單板內置的M88模塊擁有IEEE1588伺服算法，可產生高精度時鐘輸出，用以滿足LTE、LTE-A和未來5G傳輸和接入網絡部署ptp時間同步需求。典型應用包括無線設施和有線寬帶網絡（例如PON、DOCSIS、G.fast、DSL和數據重心交換機）的相位與頻率同步。 P88板卡內置的M88模塊除可提供頻率綜合體外，還可擁有非常靈活的配置模式和很低的抖動性能。特別的模塊設計可讓板塊將任何頻率的TCXO或OCXO作為參考時鐘，輸出時鐘的抖動性能不會由此而變?nèi)酢? 設計和集成 P88為一款十分全好的可管理的時間板卡，應網絡時間同步系統設計而成。P88提供了一個PTP引擎，能用于IEEE 1588-2008主時鐘、從時鐘、邊界時鐘和網關時鐘等分組時間系統，帶寬要求很低，同時還擁有可編程網絡PLL的物理層同步機制。 自創算法可有效確保高精度的PTP性能，可應用于只有PTP的網絡模式或頻率輔助模式。P88擁有ITU-T G.8261和G.8273.2整套兼容測試所要求的一切性能。 產品應用 01、移動回傳和運營商級以太網 02、小和宏（eNodeB） 03、C-RAN BBU到RRH同步 04、DOCSIS CMTS和遠端PHY 05、數據重心交換機 06、寬帶接入——G.fast, xDSL 和xPON 07、廣播視頻同步鎖相 (SMPTE 2059) 08、ptp同步要求的應用，比如定位、傳感器 產品優勢 完整的 時鐘解決方案可跟蹤GNSS, SyncE, BITS, PTP (IEEE1588-2008)IEEE1588時間 與頻率恢復算法網關時鐘 和邊界時鐘支持一步和 兩步時鐘模式電信配置、電網配置、 缺省配置產品算法 通過G.8261測試滿足如下標準：ITU-T G.8261, G.8265, G.8275，ITU-T G.8273 T-GM, T-BC and T-TSC-ITU-T G.8262 (SyncE) EEC Options 1 & 2，ITU-T G.812 Type III, IV，ITU-T G.813 Option 1，Telcordia G44, GR253 (Stratum 3/3E)靈活多變的頻率整合性能， 支持多路輸出狀態監控： LOS, OOF, LOL支持256 PTP 單播客戶端多播客戶端 無數量限制 產品特性 10ns級同步精度作為Master可支持256單播客戶端@128pps可方便快捷集成到客戶設備中完整的時鐘子系統，自帶接口強大的相位低噪聲性能，低功耗 低抖動，網絡同步后可實現多種輸出頻率 多功能同步和算法 P88集成了時鐘產生、數字晶振控制、輸入監控、網管和伺服算法的分組時間（PTP/IEEE1588），宿主系統可提供多路低抖動（低相位噪聲）時鐘輸出，自帶網口，可提供光口與電口供客戶選擇。 此外，P88可有效管理多路輸入。能有效應用多路同步源在當下應用中備顯重要，宿主系統可適用于各種環境，可擴展性強，例如可支持GNSS、BITS/SSU、SyncE與PTP聯合等等。 系統特性 G.8273.4 A-PTSC輔助部分時間支持時鐘 支持電信配置、電力配置和缺省配置 電信邊界時鐘（T-BC）ITU-T G8273.21? 支持多路同步處理 相位精度在網絡優于10納秒 ? ITU-T G.8261測試條件1下頻率精度優于1ppb 板卡接口 2路光電二選一口：SFP、RJ45 2路DSPLL頻率輸入接口 3路DSPLL頻率輸出接口 ? 外接晶振接口 TOD、PPS輸入輸出接口 COM1口，用于連接配置接收機 技術指標 物理接口 來自3個DSPLL的3對低抖動輸出及2對輸入（MRF接口） — 可編程頻率輸出，可達350MHz — 可鎖定到任何引用輸入或鎖定到PTP — 每個DSPLL的環路帶寬可編程：1mHz – 4kHz — 可配置輸入輸出：LVDS、LVPECL、LVCMOS、HCSL、CML PTP引擎的5/10/20/25Mhz頻率輸出（插針） 時間輸入輸出：1PPS0、1PPS1、ToD (插針) COM3：5V供電，115200速率串口配置（MicroUSB） COM1：可連接配置GPS接收機（插針） 可外接更高規格的晶振接口（插針或MRF） 輸出波形電壓選擇插針：1.8V、2.5V、3.3V CLK IN2來源選擇：PORT2的SyncE或外部時鐘輸入 獨立5V電源輸入接口（XH2.54） 板卡重啟reset按鍵 引用時間（輸入） 1PPS/ToD 輸入 額外一路1PPS PTP，來自遠端的1588報文 來自SyncE或SDH的高速時鐘 外部晶振 ToD格式（輸出） ASCII、NMEA和CM（中國移動二進制格式） 以太網接口 2路千兆以太網，光、電接口二選一 支持線速透傳模式，接在設備出口處即可支持1588 PTP特性 GPS作為參考源時精度優于±25ns 做主時鐘可支持256個單播從時鐘 支持一步和兩步時鐘模式 消息速率128pps（packets per second） 多播和單播模式 支持二層和三層協議 自帶TCXO保持時間：8-30分鐘±1.5us 做從時鐘時，恢復精度可高達10ns 其他特性 DHCPv4客戶端；FTP服務器；TELNET服務器；SSH服務器；串口終端 遠程固件升級 命令行接口配置（Telnet，SSH或串口終端） 運行規格 供電：5V ±10% 運行溫度：零下40℃ 到85℃ 兼容RoHS 功耗：3W（不含SFP模塊） 尺寸：100mmX74mmX16mm（不含網口突出4mm）
