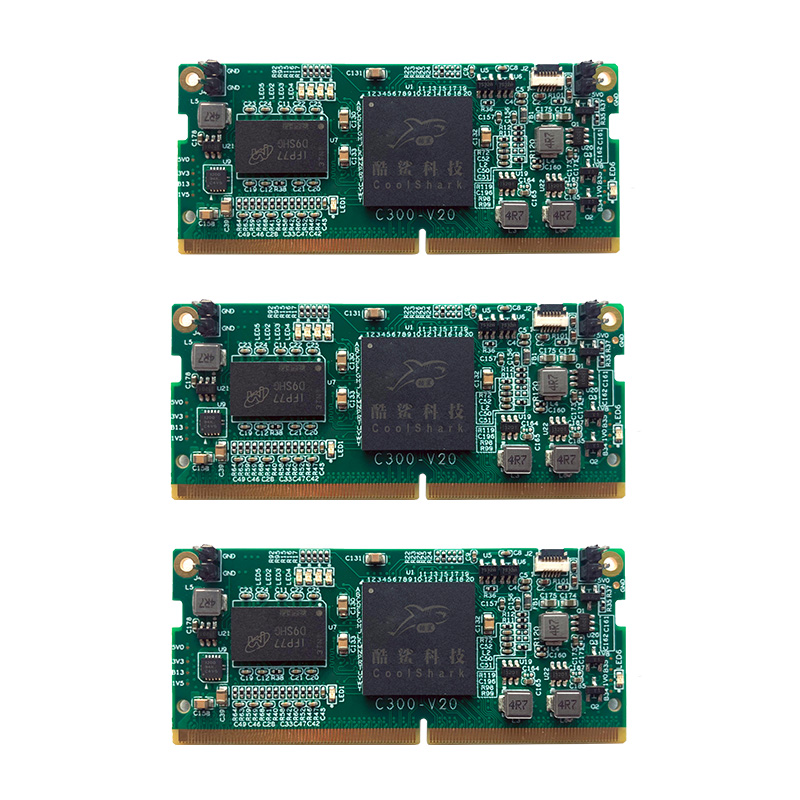

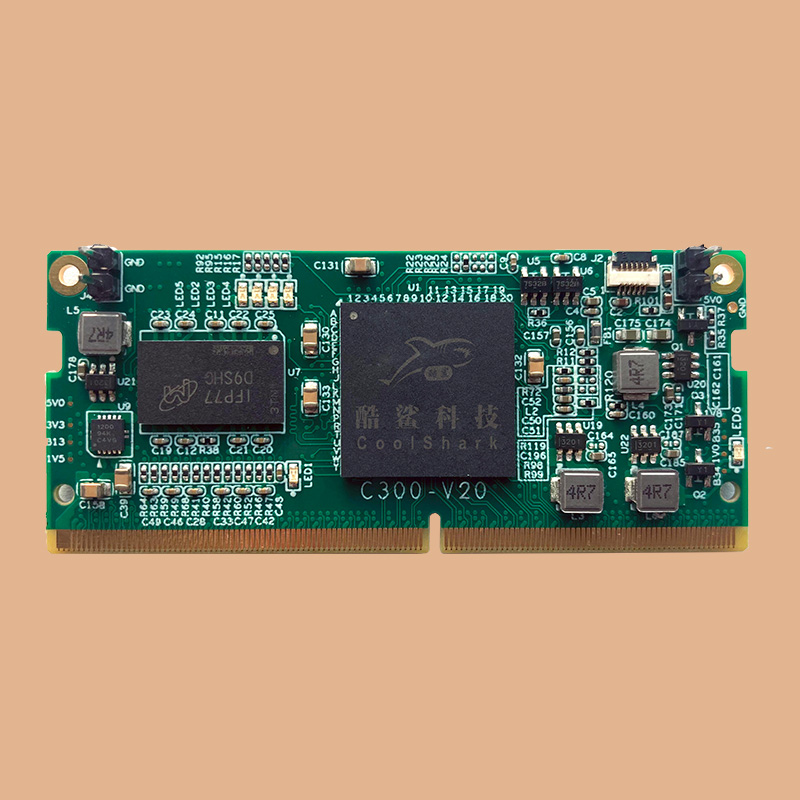

C300授時核心板模塊 C300北斗授時核心板模塊

C300 ptp模塊和C300ptp核心板是同一款產品的不同叫法，所以具體產品介紹也基本相同步

連通一切的物聯網快速增長、智能化終端應用需求日益增多，以及有線無線數據速率持續飆升的大背景下，無論是終端產品，還是網絡互連設備，都對時間同步提出了更高的要求，包括4G、5G甚至6G網絡等。有了準確時間，運營商可以為手機用戶提供準確定位服務，用于安全監控、緊急救助以及室內定位導航等新一代的應用。

酷鯊科技的時間同步ptp模塊完全基于IP包交換網絡，它可有效支持IEEE1588-2019 PTP全部同步特性，同時兼容IEEE1588-2008。 C300可用作PTP主時鐘(GM)提供3路RGMII網口提供PTP，5路網口提供NTP和2路頻率/B碼接口，亦可用作PTP從時鐘來恢復時間和頻率，自帶SyncE功能可恢復時間精度10ns內。它可用作低成本高性價比的主時鐘，從本地GNSS接收機（GPS+北斗）獲取時間后再通過PTP和NTP分發給遠端從時鐘設備。C300ptp模塊提供了3路RGMII的PTP+NTP的方式，RGMII電壓可配，默認1.8V。通過外接PHY可以實現電口+光口的COMBO口對外連接。3口的方式特別適合隧道、地鐵、礦井、分布式 準確測量等長距離串行連接，2個PTP口用于串行連接，額外1口PTP給本地PTP設備授時；或者1口作為從時鐘，2口作為主時鐘的級聯擴展，用于中心點向四周擴散部署型的時間同步網。

C300ptp模塊簡單易行，可將準確時間設計方案集成到諸如微（Femto cell）、小（Small cell）、BBU以及運營商級以太網設備之中，亦可以集成到高精度數據采集設備和時間服務器內部。只需為C300額外配置PHY、高穩壓控晶振（OCXO或銣鐘）和所需的5V電源，便可有效實現PTP主時鐘或從時鐘功能。

C300提供標準筆記本內存插條SO-DIMM接口，有3路PTP和NTP網口輸出；2路WEB管理口和NTP的輸出，均以RGMII接口連接。C300內部集成了ARM，可以提供WEB配置管理；并提供PPS/ToD的輸入輸出功能，同時還提供輸入/輸出2.048Mhz/10Mhz/20Mhz等各種標準頻率和定制頻率，用于外接其他設備。

• 015G小、宏、BBU/RRU、DU/CU
• 02自動駕駛
• 03移動回傳
• 04運營商級以太網交換機及傳輸設備
• 05智能電網時間同步
• 06高精度數據采集
• 07仿真系統
• 08物聯網
• 09工業互聯準確準時間
• 10地鐵/山洞/礦井內串行時間同步
• 11高精度定位

• IEEE1588-2019 PTP V2.1，兼容1588-2008
• 支持SyncE，從端恢復精度10ns
• 可支持2048個從端
• 支持GPS北斗或PTP輸入
• 支持PTP、1PPS/ToD和NTP輸出
• 支持一步和兩步時間同步模式
• 兼容P2P點到點和E2E端到端模式
• 支持多播和單播
• 每秒可支持128(-7)速率消息
• 支持時間與頻率恢復
• 支持電信、電網和缺省配置

C300的硬件主要是由工業級以上的SOC芯片、LDDR3內存、FLASH、電源芯片等組成，為PTP NTP運行的醉小系統，對外網口提供5路RGMII，3路PTP/NTP端口和2路WEB管理/NTP端口，與PTP共用的NTP可以支持5.5萬次/秒的響應能力，硬件可完全替換為國產化的元器件。其內部軟件為酷鯊科技?xì)v時多年自我研發編寫的軟件，可面向廣大客戶進行自主定制的特性開發。

• 系統特性IEEE1588-2019 V2.1 PTP主和從時鐘兼容IEEE1588-2008 PTP主和從時鐘支持標準PTP和gPTP (802.1AS)支持NTP V1、V2、V3和V4支持B碼
• PTP主時鐘GPS作為參考時鐘源，鎖定精度優于25ns可支持2048個從時鐘 — 多播或單播支持一步和兩步模式支持單播和多播支持E2E和P2P支持以太網ETH（L2）或UDP IPv4/IPv6（L3）輸出Sync報文速率：可達每秒128 sync報文支持gPTP(802.1AS)
• PTP從時鐘時間恢復精度：直連＜10ns；過普通交換機＜100ns支持一步和兩步時間同步模式支持單播和多播支持E2E和P2P支持以太網ETH（L2）或UDP IPv4/IPv6（L3）輸入sync報文速率：可達每秒128 sync報文輸出delay request報文，可達每秒128報文支持gPTP(802.1AS)從端恢復
• NTP特性支持NTP服務器V1、V2、V3、V4支持NTP MD5加密NTP授時精度優于200ns(PTP端口) / 31us(網管口)NTP響應能力5.5萬次/秒(PTP端口) / 8000次/秒(網管口)

• 輸入同步接口PTP V2/V2.1：以太網ETH（L2）或UDP IPv4/IPv6（L3）1PPS IN：LVTTLToD輸入：LVTTL，115200 bps頻率輸入：外置頻率或晶體鐘輸入壓控管腳
• 輸出同步接口PTP V2/V2.1：以太網（L2）或UDP IPv4/IPv6(L3)NTP V1、V2、V3、V4NTP支持MD5PPS OUT：LVTTLToD輸出：LVTTL，可達115200 bps頻率輸出：2.048Mhz / 10Mhz / 20Mhz / 定制
• ToD格式（輸入/輸出）NMEA（GPRMC/GBRMC/GNRMC）
• 其他特性WEB頁面配置界面本地固件升級網口及速率：5路千兆R(shí)GMII接口
  3路RGMII PTP V2 / V2.1和NTP，電壓可配
  2路RGMII WEB管理口和NTP
• 運行規格供電：5V運行溫度:-40℃ 到85℃兼容RoHS (6/6) and WEEE要求功耗：約2W，取決于核心板業務負載
• 物理指標尺寸：70mmX30mmx6mm(長x寬x高)
