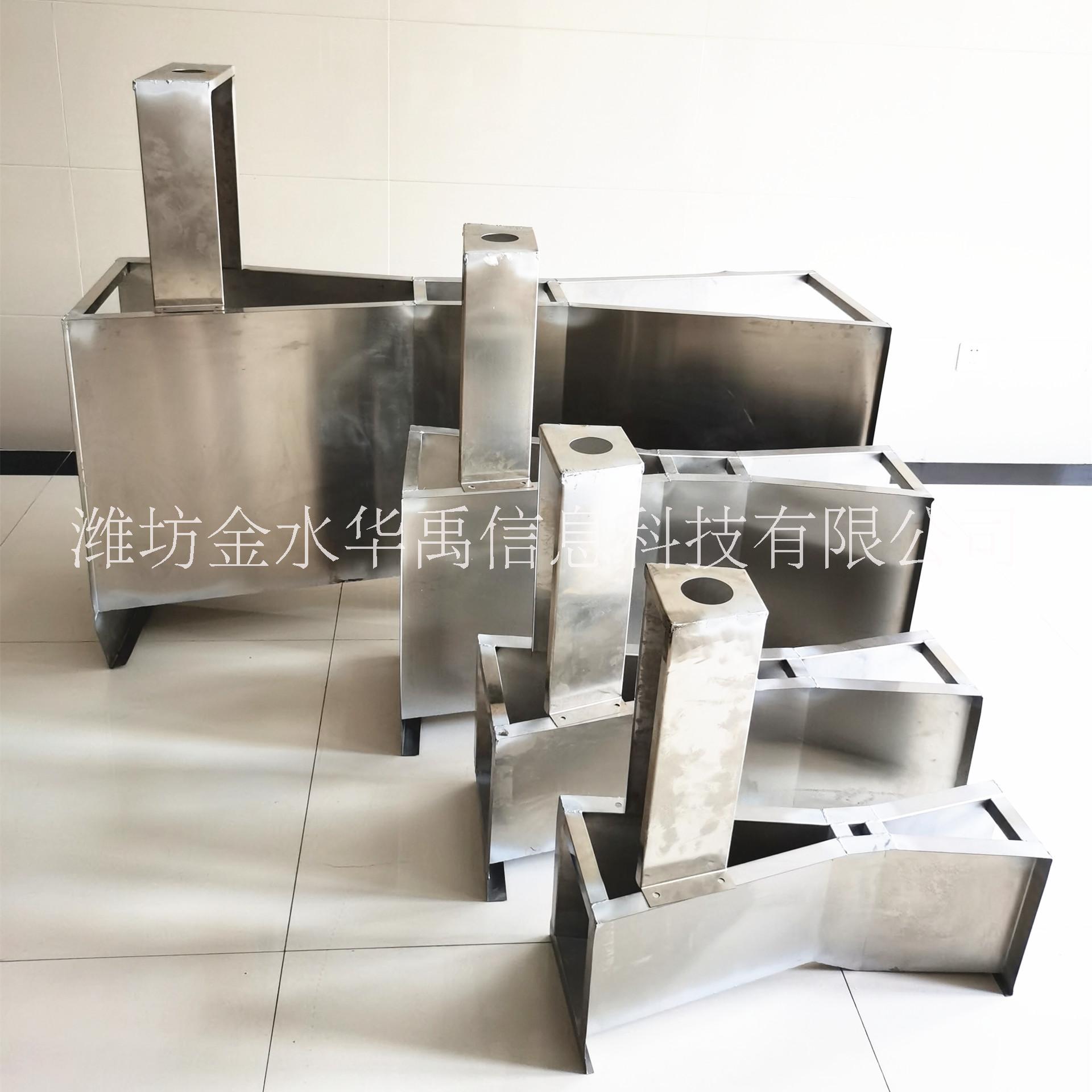

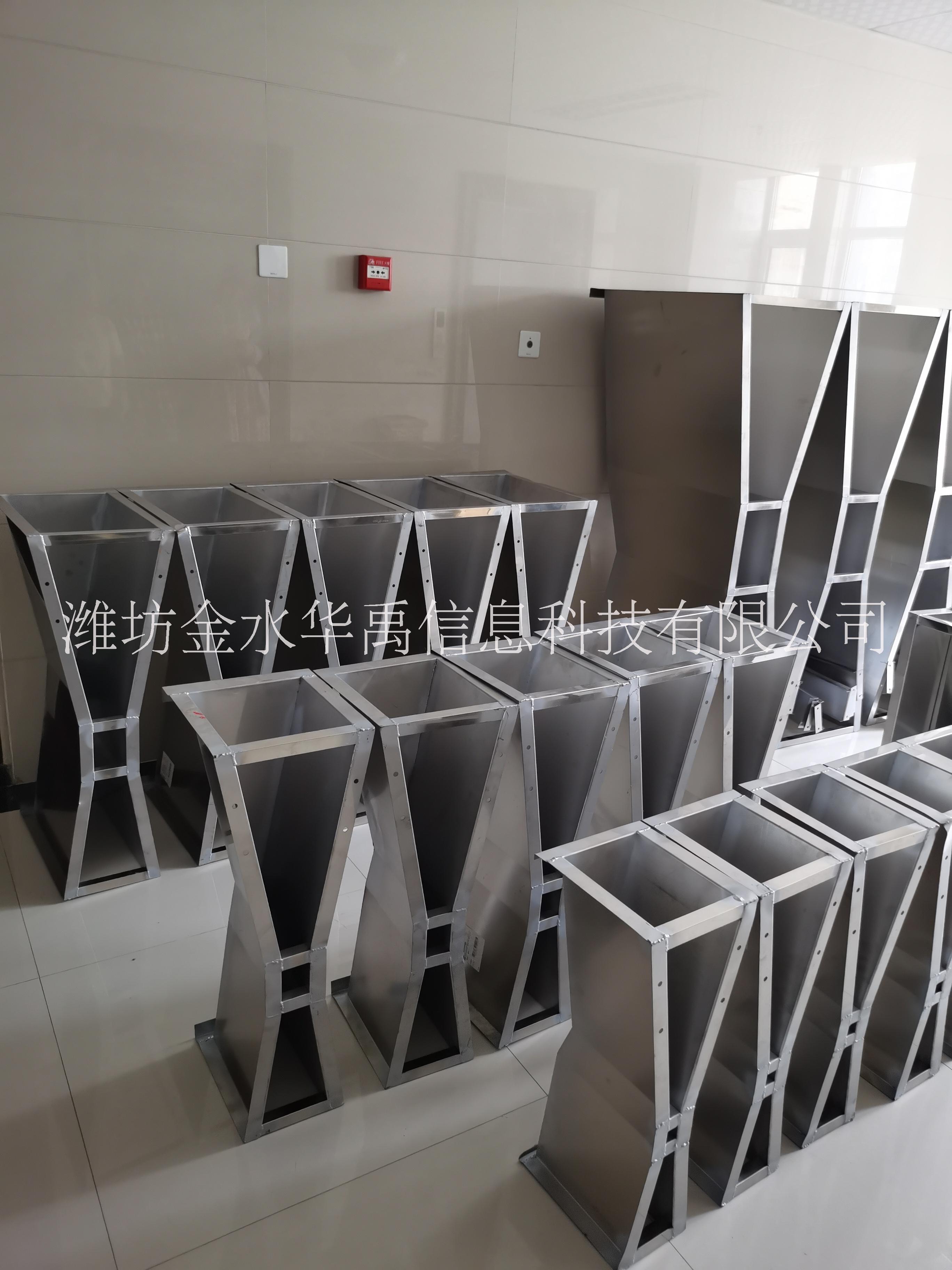

金水華禹BSC-A巴歇爾槽超聲波流量計明渠流量計
[巴歇爾槽
超聲波流量計
明渠流量計
巴槽流量計
巴槽
巴氏槽]
濰坊市超聲波流量計明渠廠家
[巴歇爾槽 超聲波流量計 明渠流量計 巴槽流量計 巴槽 巴氏槽]
郵箱：
手機：
- 品牌： RAYTEK/雷泰
- 型號： BSC-A
- 加工定制： 是
- 類型： 超聲波流量計
- 測量范圍： 20-10000
- 精度等級： 1%
- 適用介質： 液體
- 工作壓力： 常壓
- 規格： 1-25號
- 材質： 不銹鋼
- 范圍： 0-100000
自動式量水槽
HY-BSC巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。在液體流動過程中，非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。HY-BSC系列與超聲波明渠流量計配套使用的常用規格的量水堰槽（巴歇爾槽）。
一、測量原理：明渠內的流量越大，液位越高;流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮?，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。
構造與應用
巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反,其結構如圖下圖所示。
1、巴歇爾槽形狀復雜，比堰的價格高，而且為了提高精度要求量水槽的各部分尺寸準確。但也有這樣一些其它測量裝置無法比擬的優點:水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。
2、巴歇爾槽與HY.CL-10型超聲波明渠流量計配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如城市 供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
3、材質類型：玻璃鋼，PP,不銹鋼，流量越大，相應增加壁厚
二、選型注意事項：
1. 巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2. 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3. 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
| 序號 | 流量范圍（噸/小時） | 適用渠道m(xù)m | 水位范圍 | 臨界 淹沒度% | ||
| Q（min） | Q（max） | >寬×高 | h（min） | h（max） | ||
| 1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
| 2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
| 3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
| 4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
| 5 | 9.0 | 903.6 | >600×1000 | 30 | 600 | 0.6 |
| 6 | 12.6 | 1440.0 | >1000×1200 | 30 | 750 | 0.6 |
三、常用型號規格明渠流量計安裝尺寸：（單位：mm）
| 序號 | 喉道段 | 收縮段 | 擴散段 | 墻高 | 流量參數 | |||||||
| b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
| 1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
| 2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
| 3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
| 4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
| 5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.530 |
| 6 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
巴歇爾槽制作完成成品尺寸
| 序號 | 類型 | B值 | 長*寬*高 | 小時過水流量（m3） | 備注 |
| 1 | 標準型 | 25 | 835*267*265 | 19.44 |
|
| 2 | 標準型 | 51 | 773*314*305 | 47.52 |
|
| 3 | 標準型 | 76 | 914*359*517 | 115.56 |
|
| 4 | 標準型 | 152 | 1525*500*730 | 399.6 |
|
| 5 | 標準型 | 228 | 1630*675*890 | 903.6 |
|
| 6 | 標準型 | 250 | 2845*980*1060 | 900 |
|
| 7 | 標準型 | 300 | 2870*940*1200 | 1440 |
|
| 8 | 標準型 | 450 | 2945*1120*1200 | 2268 |
|
| 9 | 標準型 | 600 | 3020*1300*1200 | 3060 |
|
| 10 | 標準型 | 750 | 3095*1480*1200 | 3960 |
|
| 11 | 標準型 | 900 | 3170*1660*1200 | 4500 |
|
| 12 | 標準型 | 1000 | 3200*1780*1250 | 5400 |
|
| 13 | 標準型 | 1200 | 3320*2020*1250 | 7200 |
|
| 14 | 標準型 | 1500 | 3470*2380*1250 | 9000 |
|
| 15 | 標準型 | 1800 | 3620*2740*1250 | 10800 |
|
四、安裝步驟：
大多數情況下，超聲波明渠流量計的計量槽選用巴歇爾槽，他的安裝分為以下幾個步驟：
1、明渠土建安裝準備
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
巴歇爾計量槽模擬圖
2、將巴歇爾槽放入明渠中
要求：（1）巴歇爾槽下游排放口有水位差,泄水暢通，如水位差不夠，應墊高巴歇爾槽， 增加水位差。
（2）保證巴歇槽前直段有1～3米的距離。
3、加固巴歇爾槽
在巴歇爾槽左右用混凝土澆灌，保證水流全部從巴歇爾槽中經過。加固時要使巴歇爾槽左右保持水平，防止傾斜，防止變形。
4、安裝中的幾種情況
5、注意事項
必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。這是安裝的關鍵問題。
6、儀表接線
巴歇爾槽安裝好后，要等待混凝土凝固后再進行儀表安裝調試。一般情況下應該由儀表技術人員安裝和調試。分體的信號傳輸線纜如距離較遠，用戶可自行接長。
距離一般在2000米以內，否則應做實地連線試驗。（如下圖）
