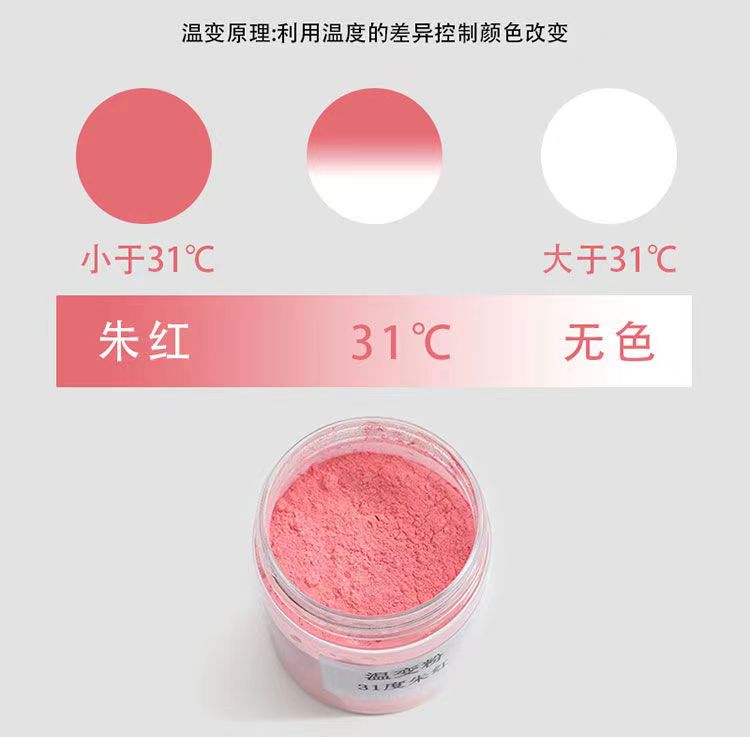

溫變粉朱紅

微化的可逆感溫變色物質(zhì)稱為可逆感溫變色顏料(俗稱：溫變顏料,感溫粉或溫變粉)。這種顏料的顆粒呈圓球狀，平均直徑為2~7微米（一微米等于千分之一毫米）。其內(nèi)部是變色物質(zhì)，外部是一層厚約0.2~0.5微米既不能溶解也不會(huì)融化的透明外殼，正是它保護(hù)了變色物質(zhì)免受其他化學(xué)物質(zhì)的侵蝕。因此，在使用中避免破壞這層外殼是十分重要的。 1、 感溫變色基本顏色： 2、 感溫變色基本溫度：-5℃、0℃、5℃、10℃、16℃、21℃、31℃、33℃、38℃、43℃、45℃、50℃、65℃、70℃、78℃。 3、感溫變色可隨溫度的上升、下降而反復(fù)必變顏色。（以31℃紅色為例，變色形式為31℃以上呈現(xiàn)無(wú)色，31℃以下呈現(xiàn)紅色）。 4、感溫變色內(nèi)含微變色顆粒，粒徑在1~10UM之間，并具有耐高溫、等所改變的特性。 5、感溫變色產(chǎn)品之設(shè)計(jì)以高溫環(huán)境時(shí)與低溫環(huán)境時(shí)有顏色變化為訴求，并大多應(yīng)用于人體感溫的系列產(chǎn)品，也可做防偽設(shè)計(jì)使用。 二、感溫變色粉應(yīng)用： 1、感溫變色粉為微化的可逆感溫變色物質(zhì)稱為可逆感溫變色顏料(俗稱：溫變顏料,感溫粉或溫變粉)。 2、本品可用于聚丙烯（PP）、軟聚氯乙烯（S-PVC）、AS 、ABS和硅膠等透明或半透明塑料的注塑、擠塑成型。也可混入不飽和聚脂、環(huán)氧樹脂、有機(jī)玻璃或尼龍單體內(nèi)澆鑄、模壓、固化成型合適之油墨基材。 3、 用于注塑、擠塑加工或澆鑄、模壓、固化成型時(shí),變色顏料的用量為塑料量的0.4~3.0%,通常為 0.6 ~2.0% 。變色顏料與塑料粒子要充分混和均勻（混合時(shí)可使用少量白油）。如果是普通顏料與變色顏料拼色，則普通顏料（或染料）的用量大約為變色顏料的0.5-2.5% 。 4、色母料：? 在大批量生產(chǎn)時(shí)可先將變色顏料加入聚乙烯蠟或聚苯乙烯蠟中制成顏料含量為10%的色母料，然后再與塑料粒子混合使用。這樣可使變色顏料分散的更均勻。色母料的制備方法可參考本司提供的技術(shù)資料。 5、溫度： 加工溫度應(yīng)控制在200℃以下,不要超過(guò)230℃,并盡量減少物料的受熱時(shí)間。（高溫，長(zhǎng)時(shí)間加熱將損害顏料的變色性能）。 6、注意事項(xiàng)： A :注塑和擠出中使用變色顏料時(shí)塑料中不應(yīng)再同時(shí)使用其它填充料或普通顏料(例如：鈦白粉，碳酸鈣，硫酸鋇，碳黑等)，否則將會(huì)變色效果。 B: 澆鑄、模壓、固化成型中使用變色顏料時(shí)應(yīng)先將變色顏料加入不飽和聚脂、有機(jī)玻璃或尼龍單體攪拌分散均勻，然后再加入引發(fā)劑或固化劑開始聚合或交聯(lián)反應(yīng)。
