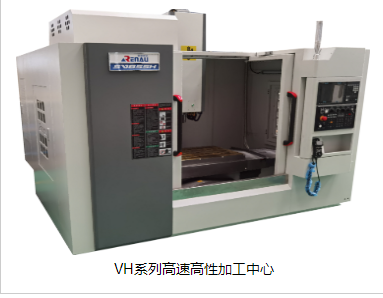

合肥VH系列高速高性加工中心生產廠家-定制-加工-報價

合肥VH系列高速高性加工中心生產廠家-定制-加工-報價

機床用途
本機床是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。
主要結構特點
●機身及主要構件均為高強度鑄鐵金相組織穩定，確保機床長期使用的穩定性；
●立柱底部為人字型橋跨式結構，結合大箱體底座，大幅度減輕重切削時機身的振動；
●預拉伸精密滾珠絲杠傳動；
●高速、高精度、高剛性主軸單元；
●油水分離式設計；
●間歇式自動潤滑；
●氣動松、拉刀系統

一．技術參數

主要技術參數	VMC1060立式加工中心
行程參數
X	1000mm
Y	600mm
Z	620mm
主軸端面至工作臺面距離	120-750mm
主軸中心至立柱導軌面距離	675mm
工作臺參數
工作臺尺寸	1100×600mm
工作臺承重	900kg
T型槽尺寸	5×18×120mm
進給參數
X軸快速移動速度	24m/min
Y軸快速移動速度	24m/min
Z軸快速移動速度	24m/min
進給移動速度X、Y、Z	1-10m/min
三軸伺服電機扭矩	18/18/23 N.m
主軸參數
主軸連接方式	同步帶
主軸錐度	BT40-150
主軸轉速范圍	8000rpm
主軸電機功率	（交流伺服）11kW
刀庫參數
刀庫容量	24 qty
尺寸	Φ350/250mm/Φ150
重量	8kg
精度
定位精度（JIS標準）	±0.008/300mm
重復定位精度（JIS標準）	±0.005mm
外形及重量
外形尺寸	2780×2450×2700mm
整機重量約	7000kg




二．標準配置

序號	品名	規格	制造商	產地
1	數控系統	FANUC series 0i-Mf	發那科	日本
2	滾珠線軌	HGH45CA	上銀/銀泰	中國臺灣
3	滾珠絲桿(C3級）	FD4012	上銀/銀泰	中國臺灣
4	絲桿軸承	30TAC62BDDGC 1 OPN7A	FAG/NACHI	德國/日本
5	主軸單元	BT40-150--8000rpm	楗椿/丹銓	中國臺灣
6	打刀缸	4.5T	亞德客	中國臺灣
7	刀庫	圓盤式BT40-24T	岡田	中國臺灣
8	內防護	n/a	海東	中國
9	絲杠鎖緊螺母	YSF M30*1.5P	盈錫	中國臺灣
10	聯軸器	25-35mm	瑞迪	合資
11	容積式分油器	CLC-1-2L-206	傅恒	中國
12	氣動元件	n/a	亞德客	中國臺灣
13	電器	n/a	施耐德	法國
14	外防護	n/a	臺海	中國




三．選擇配置

序號	品名	規格	制造商	產地
1	數控系統	HNC-808E	武漢華中	中國
		KND-2000MCli	北京凱恩帝	中國
		GSK-25i	廣州數控	中國
		GSK-980M Di	廣州數控	中國
		22MA	新代	中國臺灣
		FANUC series 0i-Mf	發那科	日本
		808D一代/二代	西 門子	德國
		M80B/M80A	三菱	日本
2	滾珠螺桿（C3級）	FD4012	上銀/銀泰	中國臺灣
3	滾柱線軌	RGW45CA	上銀/銀泰/力士樂/TBI	中國臺灣
4	主軸	BT40-150-12000rpm	健椿/羅翌/普森	中國臺灣
5	主軸環噴/出氣/直連/中心出水	BT40-150-12000rpm	健椿/丹銓/羅翌/普森	中國臺灣
6	斗笠/16；24圓盤刀庫	BT40	德速/首輪/臻賞/圣杰	中國臺灣
7	排銷機	n/a	臺海	中國
8	油冷機	KO-4	高亢	中國臺灣
9	數控分度頭	125-400mm	環球	中國
10	數控轉臺	125	譚佳	中國臺灣

四、機床的隨機附件　

序號	名稱	規格或標記	數量
1	彈簧夾頭刀柄	BT40-QH2.90	1
2	卡簧	6，8，10，12，16，20	各1
3	拉釘	50BT 1-MAS403	1
4	一字槽螺釘旋具	GB143 2 Ym-I-100x7	1
5	十字槽螺釘旋具	GB143 3 Sm-I-100x5	1
6	內六角扳手	3.4.5.6.8.10	1
7	墊鐵	120mm	6

五、售后服務

1	機械正常使用情況下質保為一年；一年之內出現任何質量問題，免上門維修，免費更換任何零部件，保證人員48小時內到位。
2	質保期滿，按需方通知后8小時內響應，48小時之內到現場維修，只收零部件成本費，免收服務費。
