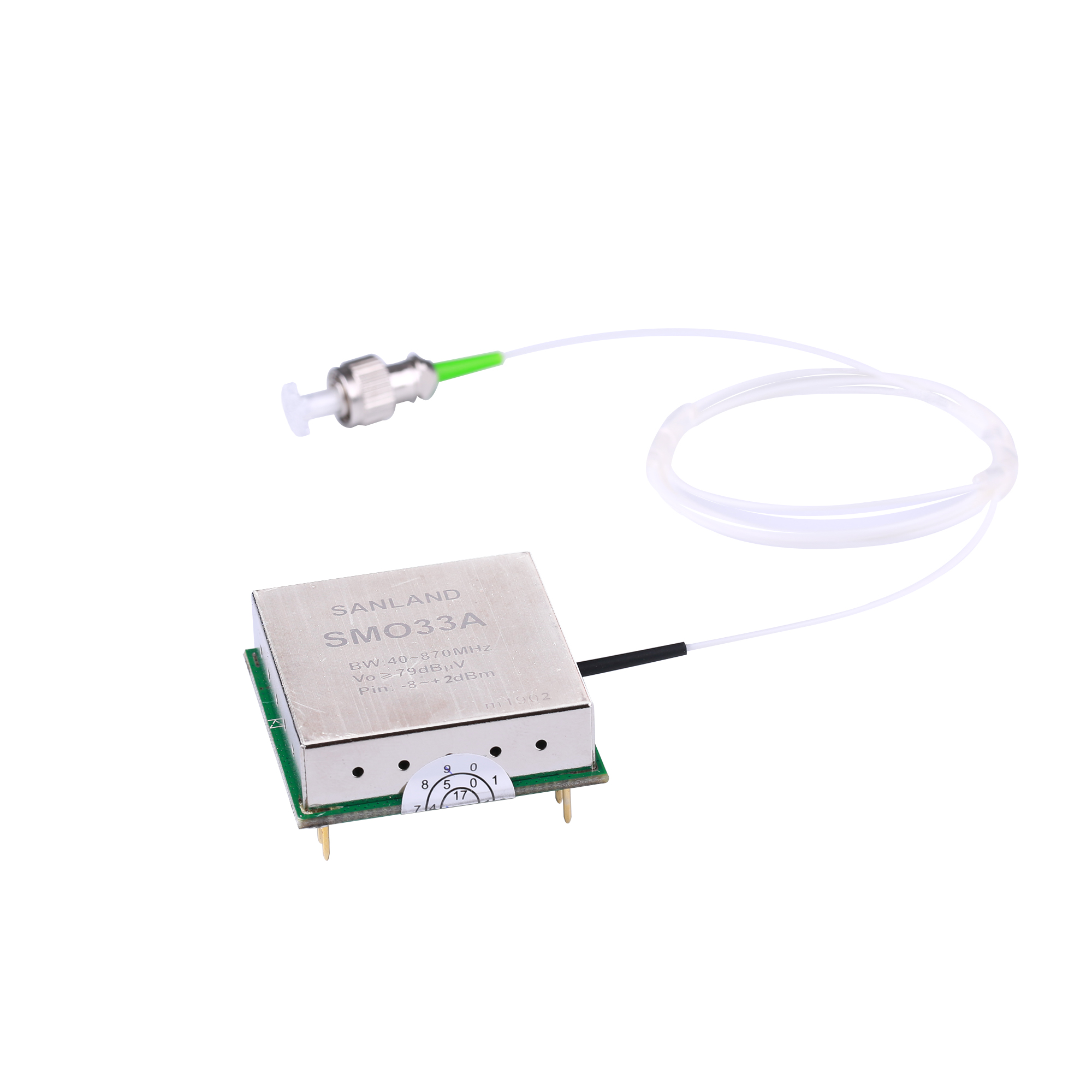

SMO33A/CATV光接收模塊
● 出色的線性度
● 高光輸入功率范圍
● 優良的平整度
● 可靠性
● 低噪音
● FC/APC SC/APC
● RF-AGC
描述
SMO33A CATV 光接收模塊具有 FC/APC 或 SC/APC 連接器。 放大器電源電壓引腳連接到 12V(DC)。模塊具有適用于 1290 至 1600nm 波長的單模光輸入、用于監控光電二極管電流的端子和具有 75Ω 特性阻抗的電氣輸出。 光功率接收在–8~+2dBm。
| CHARACTERISTICS | ||||||
| (Bandwidth 40 to 870MHZ; Tmb＝25℃, VB＝5V, ZS＝ZL＝75Ω) | ||||||
| SYMBOL | PARAMETER | UNIT | MIN. | TYP. | MAX. | CONDITIONS |
| S | Responsivity | V/W | 850 | - | - | λ=1310nm |
| FL | Flatness straight line | dB | - | - | ±0.6 | f=40 to 870 MHZ |
| Vo | Output voltage | dBμV | - | 79 | - | 60~85channels flat; Optical power receiving at –8~+2dBm |
| CTB①/② | Coite triple beat | dB | - | - | -67/- 64 | 60 channels flat; measured at 543.25 MHz; Optical power receiving at –8~+2dBm |
| CSO①/② | Coite second order distortion | dB | - | - | -63/- 61 | |
| CNR | Carrier to noise ratio | dB | - | 50 | - | |
| S22 | Output return loss | dB | 12 | - | - | Optical power receiving at -1 dBm |
| Sλ | Spectral sensitivity | A/W | 0.85 | - | - | f=40 to 870 MHZ |
| | | A/W | 0.9 | - | - | λ=1310±20nm |
| λ | Optical welengh | nm | 1290 | - | 1600 | |
| Itot | Total Current Consumption | mA | 130 | - | 150 | VB=12V |
| ①Optical power at －8dBm；②Optical power at +2dBm 。 | ||||||
| The module normally operates at VB=5 V(±0.1) | ||||||
