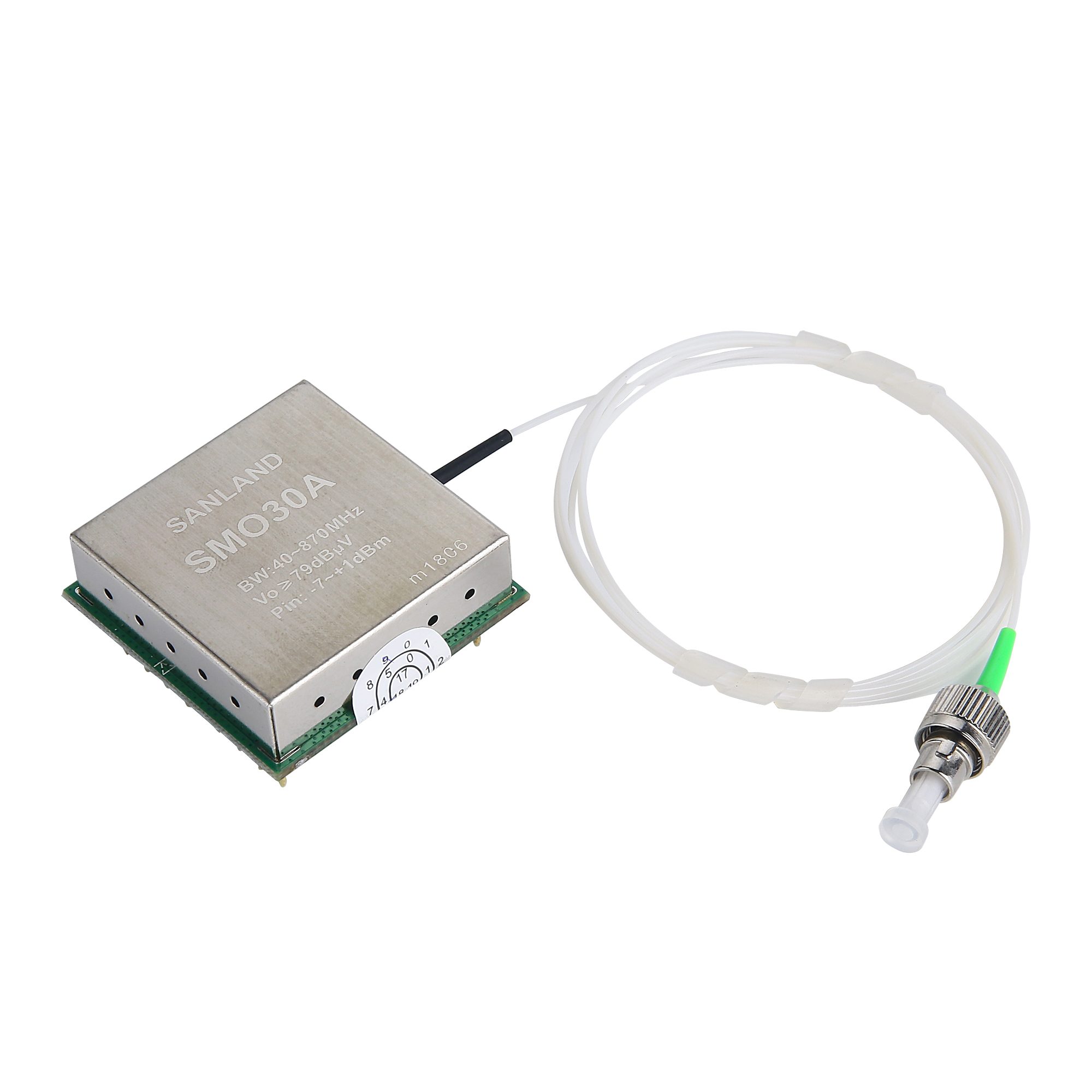

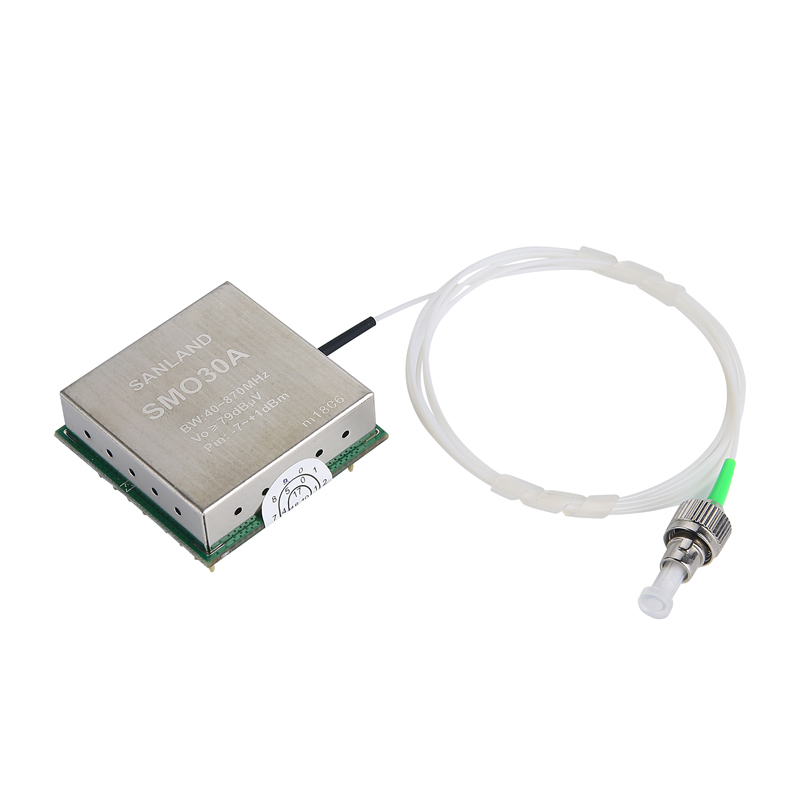

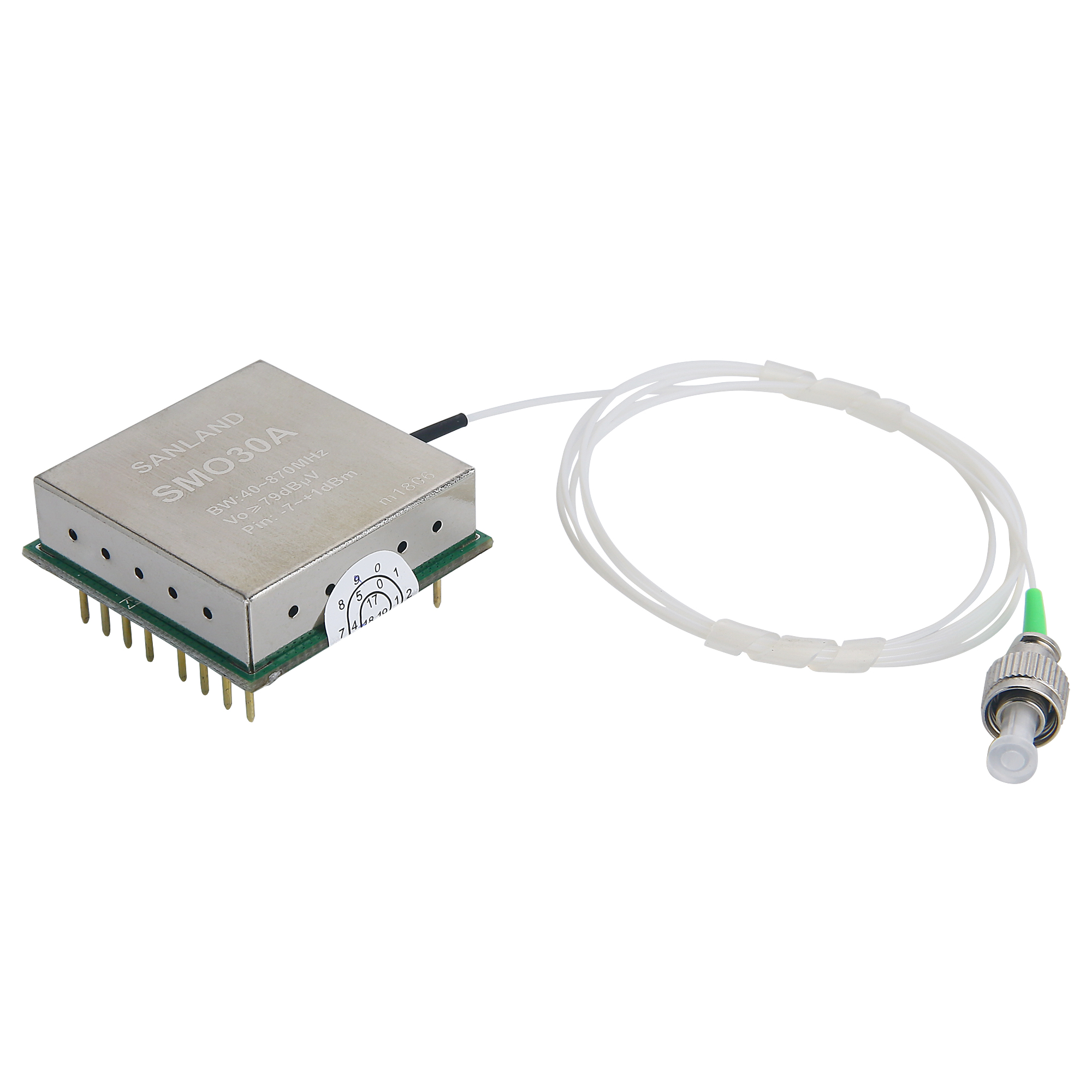

SMO30A/CATV 光接收模塊 光模塊
[RF模塊
CATV光模塊]
深圳市光模塊廠家
價格： 電議
物流： 廣東 深圳市 龍崗區(qū)| 賣家支付運費
可銷售總量： 1000000件
手機： 18565688059 郵箱： ada@pinsignal-tech.com
傳真： 尚未完善 地址： 廣東 深圳市
[RF模塊 CATV光模塊]
郵箱：
手機：
特征
● 出色的線性度
● 高光輸入功率范圍
● 優(yōu)良的平整度
● 可靠性
● 低噪音
● FC/APC SC/APC
● OP-AG
描述
SMO30A CATV 光接收器具有 FC/APC 或 SC/APC 連接器。 放大器電源電壓引腳連接到 5V(DC)。模塊具有適用于 1290 至 1600nm 波長的單模光輸入、用于監(jiān)控光電二極管電流的端子和具有 75Ω 特性阻抗的電氣輸出。 –7~+1dBm 的光功率接收。
| CHARACTERISTICS | ||||||
| (Bandwidth 40 to 870MHZ; Tmb＝25℃, VB＝5V, ZS＝ZL＝75Ω) | ||||||
| SYMBOL | PARAMETER | UNIT | MIN. | TYP. | MAX. | CONDITIONS |
| S | Responsivity | V/W | 850 | - | - | λ=1310 |
| FL | Flatness straight line | dB | - | - | - | f=40 to 870 MHZ |
| Vo | Output voltage | dBμV | 77 | - | 79 | 85 channels flat; f=543.25MHz Optical power receiving at –7~+1dBm |
| CTB | Coite triple beat | dB | - | - | -63 | 85 channels flat; measured at 543.25 MHz; Optical power receiving at –7~+1dBm |
| CSO | Coite second order distortion | dB | - | - | -60 | |
| CNR | Carrier to noise ratio | dB | - | 51 | - | |
| S22 | Output return loss | dB | 12 | - | - | Optical power receiving at -1dBm |
| Sλ | Spectral sensitivity | A/W | 0.85 | - | - | f=40 to 870 MHZ |
| | | A/W | 0.9 | - | - | λ=1310±20nm |
| λ | Optical welengh | nm | 1290 | - | 1600 | |
| Itot | Total current consumption(DC) | mA | 5 | - | 20 | VB1=12V |
| mA | 150 | - | 180 | VB2=5V | ||
| The module normally operates at VB=5 V(±0.1) | ||||||
