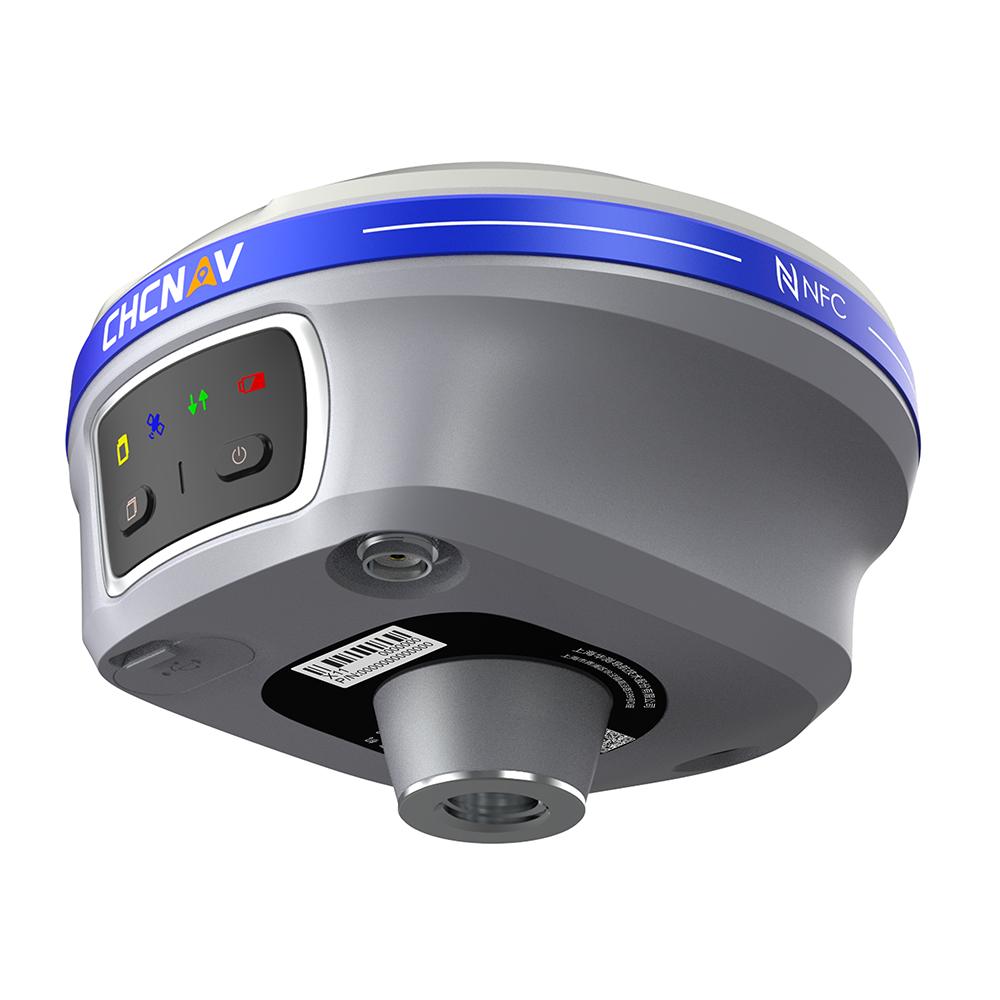

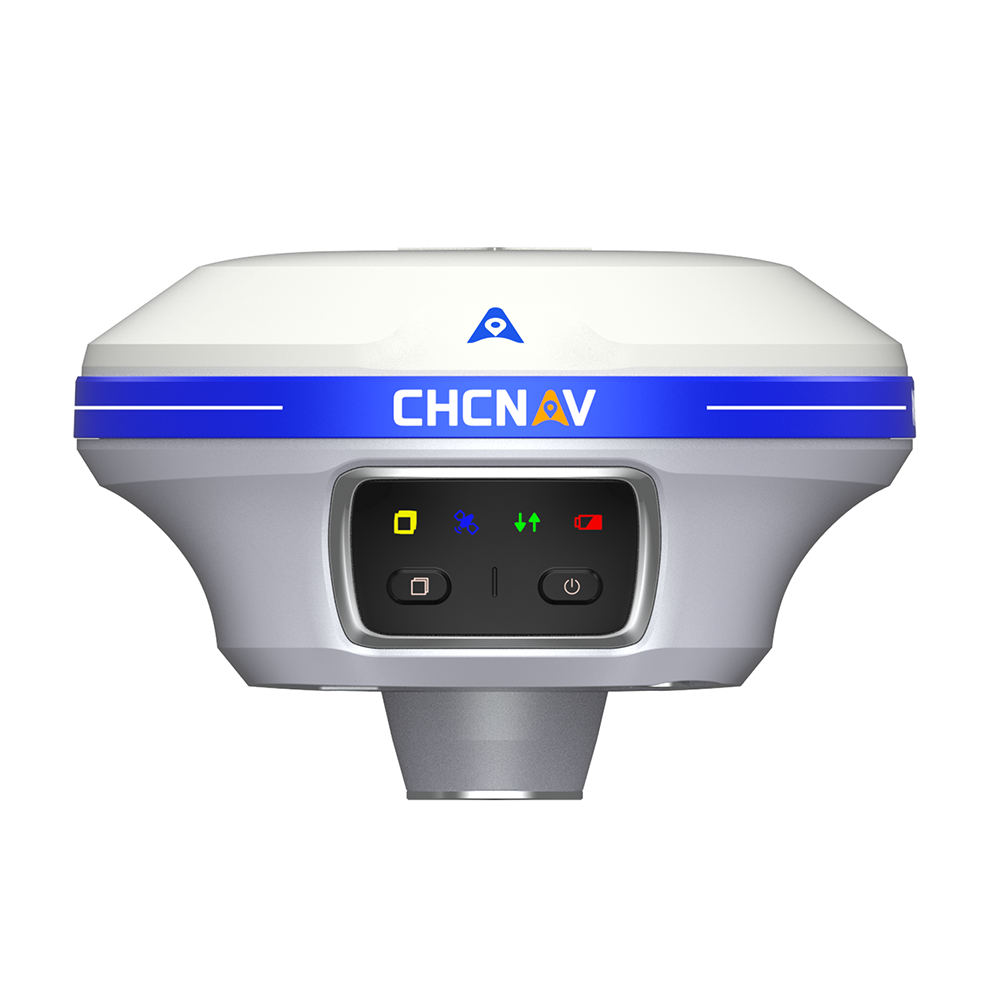

華測X11視覺放樣RTKGPS使用說明

目

內 容

指 標

衛星與精度【1】

衛星系統

GPS+BDS+Glonass+Galileo+QZSS，支持北斗三代，支持五星二十一頻點

通道數

1408

初始化可靠性

99.90%

無網續測

支持

信號捕獲靈敏度

典型值-162dbm，捕獲弱信號能力更強

RTK精度

平面精度:±( 8mm + 1×10-⁶×D)mm
高程精度:±(15mm + 1×10^-6×D)mm

靜態精度

平面精度:±(2.5mm + 0.5×10^-6×D)mm
高程精度:±( 5mm + 0.5×10^-6×D)mm

GNSS+慣導【2】

IMU更新率

200Hz

傾斜角度

0-60度

傾斜補償精度

10 mm + 0.7 mm/° tilt(30°內精度<2.5cm)

超級慣導

支持慣導初始化完成后不會退出

用戶交互

指示燈

1個衛星燈+1個差分數據燈+1個靜態指示燈+1個電源燈

按鍵

靜態切換鍵+電源/確認鍵

web網頁

支持PC/手機端網頁

攝像頭

功能

支持視覺放樣

像素

2MP

幀率

25Hz

視場（H，V）

75°，75°

照度

星光級攝像頭，0.01lux照度下依然保持全彩畫面

物理特性

尺寸

Φ133 mm*87.6 mm

重量

0.8 Kg（含電池）

材質

鎂

工作溫度

-45℃~+75℃

存儲溫度

-55℃~+85℃

防水透氣膜

防止在太陽暴曬、突降大雨等惡劣環境下水汽進入設備內部

防水防塵

IP68（防30分鐘水下1米浸泡）

防撞擊

IK08（受到2.5公斤鋼制撞錘同等的機械沖擊力而不損壞、抗3米跌落）

電氣性能

電池

內置6600m鋰電池
移動站典型續航16h以上

快充

支持快充，高24w快充

外接供電

（5-12）V DC

存儲

8GB

數據輸出

差分數據

RTCM2.X、RTCM3.X、CMR、CHC516

定位數據

NMEA-0183

靜態數據

HCN、RINEX 2.11、RINEX3.02

數據通訊

無線連接

支持Wi-Fi數據鏈

網絡模塊

手簿支持4G網通

電臺

內置單收電臺，支持華測/TT450/透明傳輸協議

功能

一鍵固定

自帶CORS賬號，開機就能固定

智能服務

支持華測云服務，提供云存儲，功能碼分享

控制手簿

型號

HCE600安卓測量手簿

操作系統

Android 10

CPU

八核2.0GHz處理器

網絡

4G網通，內置eSIM贈送三年測繪流量

液晶屏

5.5‘’高清顯示屏

電池

典型續航14小時

防水防塵

IP68
